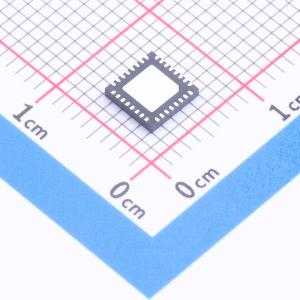

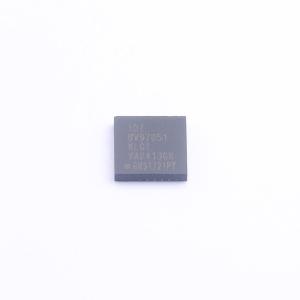

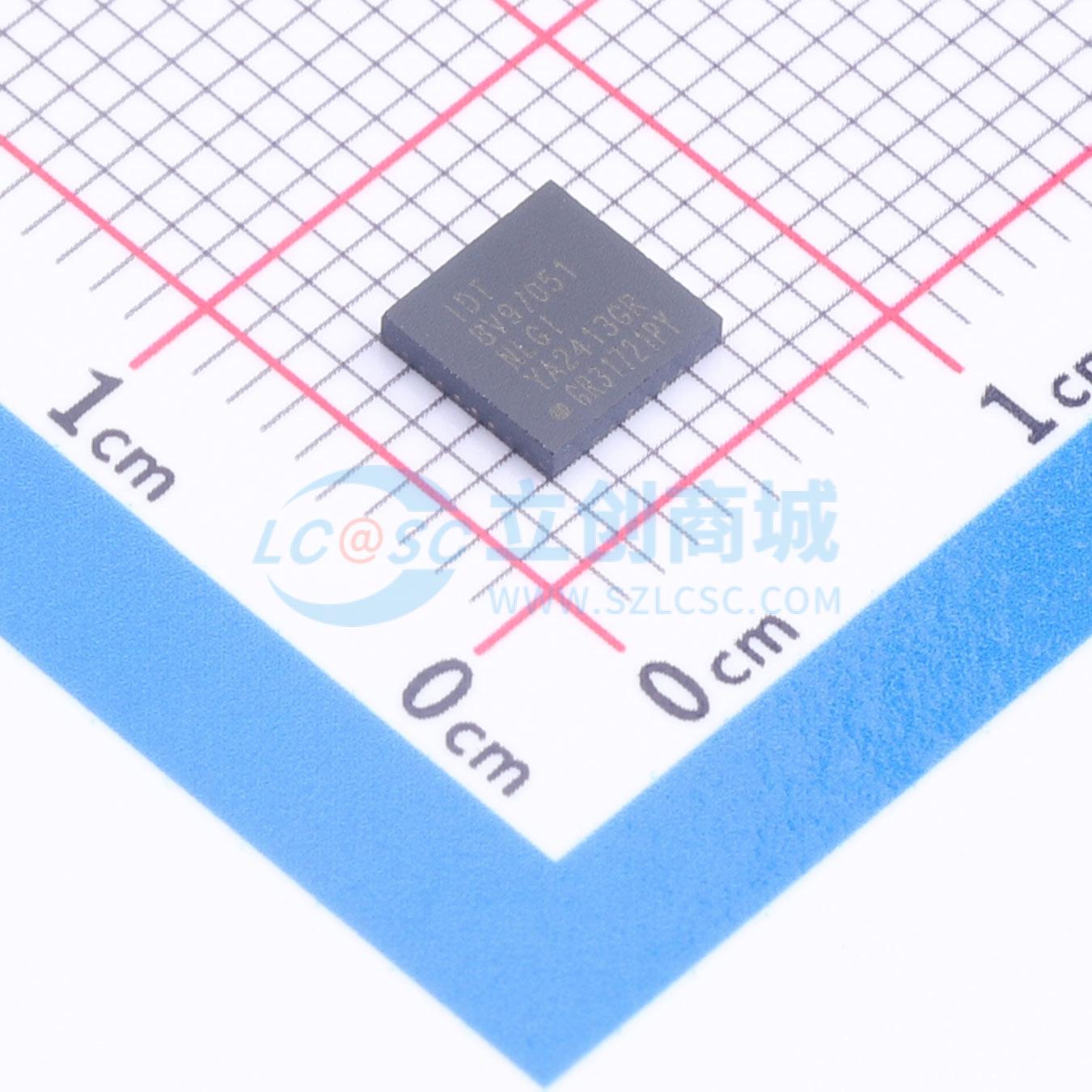

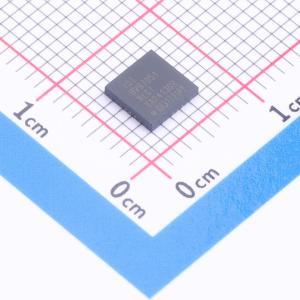

温馨提醒：图片仅供参考，商品以实物为准

8V97051NLGI

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款高性能宽带射频合成器/PLL，专为多载波、多模式FDD和TDD基站无线电卡中的本地振荡器（LO）使用而优化。采用紧凑的5×5 32引脚VFQFN封装。该宽带射频合成器/PLL提供默认的分数模式，也可选择整数模式，需要外部环路滤波器。具有集成压控振荡器（VCO），支持34.375MHz至4400MHz的输出频率，并保持出色的相位噪声和杂散性能
品牌名称: RENESAS(瑞萨)/IDT
商品型号: 8V97051NLGI
商品编号: C1519917
商品封装: VFQFN-32-EP(5x5)
包装方式: 托盘
商品毛重: 0.001克(g)

商品参数

商品概述

8V97051是一款高性能宽带射频合成器/PLL，专为多载波、多模式FDD和TDD基站无线电卡中的本地振荡器（LO）应用而优化。它采用紧凑的5×5、32引脚VFQFN封装。 8V97051宽带射频合成器/PLL默认提供分数模式，也可选择整数模式。它需要一个外部环路滤波器。 8V97051集成了压控振荡器（VCO），支持34.375MHz至4400MHz的输出频率，并保持出色的相位噪声和杂散性能。 RF_OUT[A:B]输出驱动器具有独立可编程的输出功率，范围从–4dBm至+7dBm。RF_OUT输出可以静音。静音功能可通过SPI命令或静音引脚实现。 8V97051的操作通过三线SPI接口写入寄存器进行控制。该器件还提供额外选项，允许用户通过将MUX_OUT引脚配置为SPI接口的SDO来读取寄存器的值。SPI接口与1.8V逻辑兼容，并能耐受3.3V。在多业务基站中，需要极低噪声的振荡器为混频器生成各种频率，同时保持出色的相位噪声性能和低功耗。8V97051提供了大的调谐范围，能够在多模式基站中实现多频段本地振荡器（LO）频率合成，从而减少了多个窄带射频合成器的使用，降低了物料清单的复杂性和成本。该器件可在–40℃至+85℃的工业温度范围内工作。

商品特性

双差分输出
输出频率范围：34.375MHz至4400MHz（连续范围）
RF输出可进行1、2、4、8、16、32、64分频
开漏输出
分数N合成器（也支持整数N模式）
16位整数和12位小数（使用扩展寄存器时为16位小数）
三线或四线SPI接口（兼容3.3V和1.8V）
单3.3V电源
逻辑兼容性：1.8V
可编程输出功率电平：–4dBm至+5dBm（使用扩展寄存器时可达+7dBm）
静音功能
1.1GHz LO的超低相位噪声：偏移1MHz时为–143dBc/Hz（典型值）
锁定检测指示
输入参考频率：5MHz至310MHz
功耗：380mW（典型值）（RF_OUTB禁用）
32引脚、5×5 VFQFN封装
自动VCO频段选择（自动校准功能）
–40℃至+85℃环境工作温度
支持最高105℃的管壳温度工作
无铅（RoHS 6）封装

应用领域

无线基础设施
测试设备
有线电视设备
无线局域网
时钟生成

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	时钟发生器/频率合成器/PLL
	接口类型	三线式接口
	最大输出频率	4400MHz

	属性	参数值
	工作电压	3.135V~3.465V
	输出通道数	2
	工作温度	-40℃~+85℃
