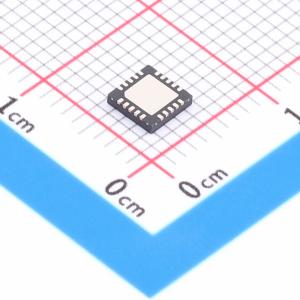

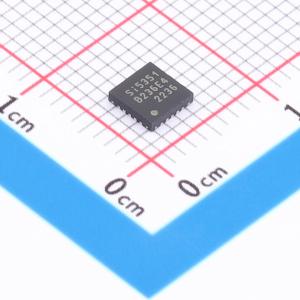

温馨提醒：图片仅供参考，商品以实物为准

SI5351A-B-GM

SI5351A B GM

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: SKYWORKS/SILICON LABS(芯科)
商品型号: SI5351A-B-GM
商品编号: C1519890
商品封装: QFN-20-EP(4x4)
包装方式: 托盘
商品毛重: 0.001克(g)

商品参数

商品概述

Si5351是一种多功能的I2C可编程时钟发生器，非常适合替代晶体、晶体振荡器、VCXO、PLL和缓冲器。图1显示了Si5351的一般架构框图。该器件由输入级、两个合成级和输出级组成。

输入级根据设备版本（A/B/C）接受外部晶体（XTAL）、控制电压输入（VC）或时钟输入（CLKIN）。第一级合成将输入频率乘至高频中间时钟，而第二级合成则使用高分辨率MultiSynth分数分频器生成所需的输出频率。在输出级提供了额外的整数分频，以生成低至2.5 kHz的输出频率。每个合成级上的交叉点开关允许完全灵活地将任何输入路由到任何输出。

由于这种高分辨率和灵活的合成架构，Si5351能够在每个输出端生成同步或自由运行的非整数相关时钟频率，使得单个器件能够为设计中的多个时钟域合成时钟。

商品特性

生成多达八个从2.5 kHz到200 MHz的非整数相关频率
I2C用户可定义配置
每个输出精确的频率合成（0 ppm误差）
高线性VCXO
可选时钟输入（CLKIN）
低输出周期抖动：典型值<70 ps pp
每个输出可选择配置扩频
采用低成本固定频率晶体工作：25或27 MHz
支持静态相位偏移
可编程上升/下降时间控制
无毛刺频率变化
分离的电压供电引脚提供电平转换：
- 核心VDD：2.5或3.3 V
- 输出VDDO：1.8、2.5或3.3 V
优异的PSRR，无需外部电源滤波
极低功耗
可调输出延迟
提供三种封装类型：
- 10-MSOP：3个输出
- 16-QFN（3x3 mm）：4个输出
- 20-QFN（4x4 mm）：8个输出
PCIE Gen 1兼容
支持HCSL兼容摆幅

应用领域

音频/视频设备，游戏
打印机、扫描仪、投影仪
手持仪器
激光测距仪
家庭网关
网络/通信
服务器、存储
XO 替换

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/托盘，最小起订量 1 个)

个

起订量：1 个50个/托盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	时钟发生器/频率合成器/PLL
	接口类型	I2C
	最大输出频率	200MHz

	属性	参数值
	工作电压	2.5V~3.3V
	输出通道数	8
	工作温度	-40℃~+85℃
