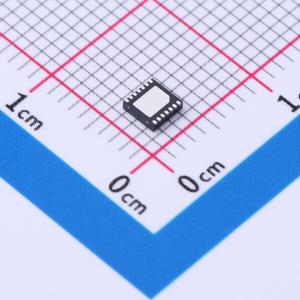

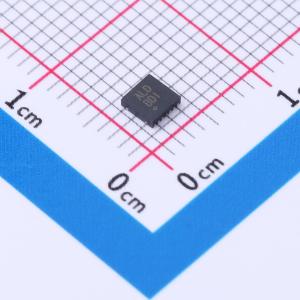

温馨提醒：图片仅供参考，商品以实物为准

MAX17263LETD+

单/多电池燃料计与ModelGauge m5 EZ和集成LED控制

描述: ModelGauge m5 EZ单节/多节电池电量计，集成LED控制、业界最小、独立式、单节/多节Li+电池电量计，集成LED驱动器和按键
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX17263LETD+
商品编号: C1519513
商品封装: TDFN-14-EP(3x3)
包装方式: 托盘
商品毛重: 41克(g)

商品概述

MAX17263是一款超低功耗的电量计IC，它实现了Maxim ModelGaugem5算法。该IC可以监测单节电池包或多节串联电池包，并使用外部电阻分压器。IC可以在按下按钮时驱动3到12个自动计数的LED来指示电池充电状态，或者使用2的补码命令来指示任何其他系统状态。

ModelGauge m5 EZ算法通过消除电池特性要求并简化主机软件交互，使得电量计实现变得容易。该算法为大多数锂离子电池和应用提供了对电池多样性的容忍度。

该算法结合了库仑计数器的短期精度和线性度以及基于电压的电量计的长期稳定性，并结合温度补偿，提供行业领先的电量计精度。IC自动补偿电池老化、温度和放电率，并在广泛的运行条件下提供准确的充电状态（SOC）百分比(%)和剩余容量毫安时(mAh)。当电池接近空电临界区域时，算法会调用一种特殊的校正机制以消除任何误差。IC能够准确估计放空时间和充满时间，并提供三种报告电池寿命的方法：容量减少、电池内阻增加和循环里程表。

IC提供电流、电压和温度的精确测量。电池包的温度可以通过内部温度传感器或外部热敏电阻进行测量。一个2线2的接口提供了访问数据和控制寄存器的途径。该IC采用3mm x 3mm 14引脚TDFN封装。

应用领域

无线扬声器
医疗设备
无人机
电动工具
电动自行车
头灯和手电筒电池备份
玩具
家居与建筑自动化，传感器

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(490个/托盘，最小起订量 1470 个)

个

起订量：1470 个490个/托盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	LED驱动
	开关频率	-
	调光	PWM

	属性	参数值
	拓扑结构	-
	工作温度	-40℃~+85℃
