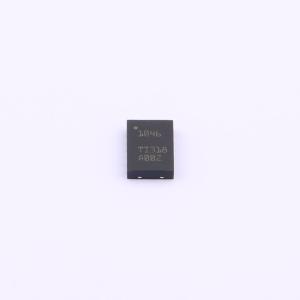

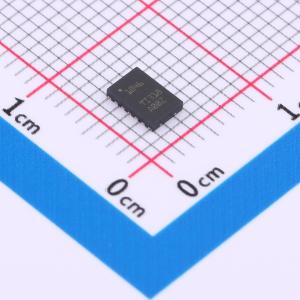

TCAN1046DMTRQ1

TCAN1046-Q1（TCAN1046）是一款双高速控制器局域网（CAN）收发器，满足ISO 11898-2:2016高速CAN规范的物理层要求。 TCAN1046支持传统CAN和CAN FD网络，数据速率最高可达8兆比特每秒（Mbps）。该器件有两个CAN FD通道，具备独立电源（VCC1和VCC2）和模式控制引脚（STB1和STB2），可实现每个CAN通道真正的独立运行。在需要冗余或额外CAN FD通道作为系统故障时备用的应用中，各通道相互独立运行的能力至关重要。 TCAN1046具备许多保护和诊断功能，包括热关断（TSD）、TXD显性超时（DTO）以及高达±58 V的总线故障保护。

• AEC-Q100：符合汽车应用标准 – 温度等级1：环境温度（TA）-40℃至125℃
• 两个带模式控制的独立高速CAN FD收发器
• 满足ISO 11898-2:2016和ISO 11898-5:2007物理层标准要求
• 支持传统CAN，在2 Mbps、5 Mbps和8 Mbps速率下具备优化的CAN FD性能
• 短而对称的传播延迟，可增强时序裕量
• 在负载CAN网络中支持更高的数据速率
• I/O电压范围支持1.7 V至5.5 V
• 支持1.8 V、2.5 V、3.3 V和5 V应用
• 保护功能：
  • 总线故障保护：±58 V
  • 欠压保护
  • TXD显性超时（DTO）
  • 数据速率低至9.2 kbps
  • 热关断保护（TSD）
• 工作模式：
  • 正常模式
  • 支持远程唤醒请求的低功耗待机模式
• 掉电时性能优化
• 总线和逻辑引脚为高阻抗（对工作总线或应用无负载）
• 支持热插拔：总线和RXD输出在上电/断电时无干扰运行
• 结温范围：-40℃至150℃
• 接收器共模输入电压：±12 V
• 提供SOIC（14）和无引脚VSON（14）封装（4.5 mm × 3.0 mm），具备改进的自动光学检测（AOI）能力

• 汽车与交通运输
• 车身控制模块
• 汽车网关
• 高级驾驶辅助系统（ADAS）
• 信息娱乐系统
