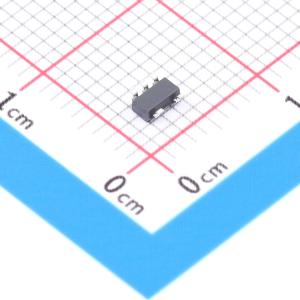

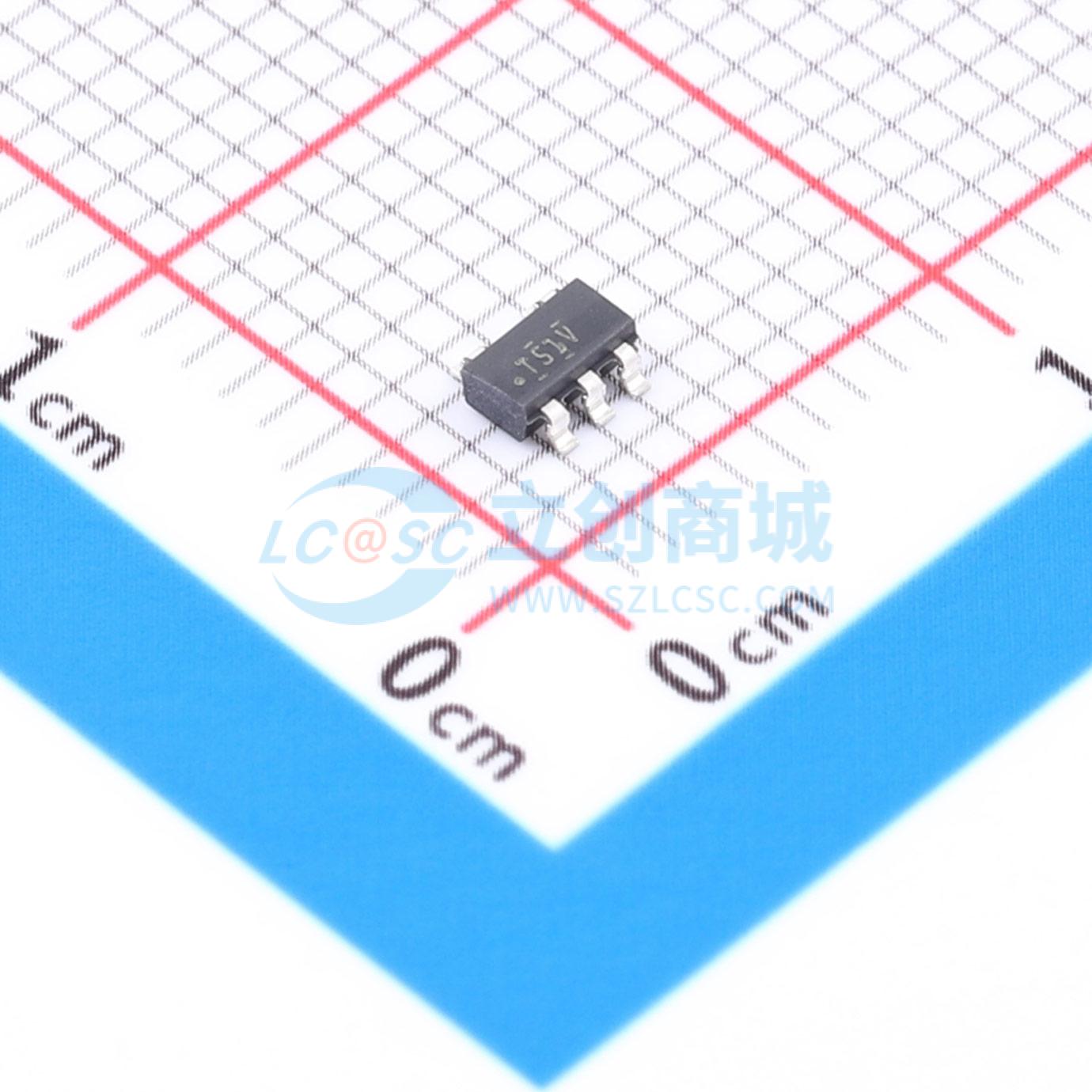

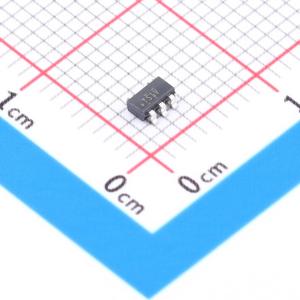

温馨提醒：图片仅供参考，商品以实物为准
TLV9151IDBVR
4.5-MHz、轨到轨输入/输出、低失调电压、低噪声运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLV9151 单通道、16V、4.5MHz、低功耗运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV9151IDBVR
- 商品编号
- C1517408
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 16V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 4.5MHz | |
| 输入失调电压(Vos) | 125uV | |
| 输入失调电压温漂(Vos TC) | 300nV/℃ | |
| 压摆率(SR) | 20V/us | |
| 输入偏置电流(Ib) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 10pA | |
| 噪声密度(eN) | 10.5nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 120dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 560uA | |
| 输出电流 | 75mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~16V | |
| 双电源(Vee~Vcc) | -8V~-1.35V；1.35V~8V |
商品概述
TLV915x 产品系列是 16V 通用运算放大器产品系列。这些器件具有出色的直流精度和交流性能，包括轨到轨输出、低失调电压（±125μV，典型值）、低失调漂移（±0.3μV/°C，典型值）和 4.5MHz 带宽。 宽差分输入电压范围、高输出电流 (±75mA)、高压摆率 (20V/μs) 以及低噪声 (10.5nV/√Hz) 等便捷特性使 TLV915x 成为一款适用于工业应用的稳健而噪声低的运算放大器。 TLV915x 产品系列运算放大器采用标准封装，指定温度为 -40°C 至 125°C。
商品特性
- 低失调电压：±125μV
- 低失调电压漂移：±0.3μV/°C
- 低噪声：1kHz 时为 10.5nV/√Hz
- 高共模抑制：120dB
- 低偏置电流：±10pA
- 轨至轨输入和输出
- 宽带宽：4.5MHz GBW
- 高压摆率：20V/μs
- 低静态电流：每个放大器 560μA
- 宽电源电压：±1.35V 至 ±8V ，2.7V 至 16V
- 强大的 EMIRR 性能：输入引脚上采用 EMI/RFI 滤波器
- 电源轨的差分和共模输入电压范围
- 行业标准封装：
- 单通道型号采用 SOT - 23 - 5、SOT - 23 - 6 和 SC70 - 5 封装
- 双通道型号采用 SOIC - 8、SOT - 23 - 8、TSSOP - 8、VSSOP - 8、WSON - 8 和 X2QFN - 10 封装
- 四通道型号采用 SOIC - 14、SOT - 23 - 14、TSSOP - 14 和 X2QFN - 14 封装
应用领域
- 专业麦克风和无线系统
- 多路复用数据采集系统
- 测试和测量设备
- 工厂自动化和控制
- 高侧和低侧电流检测
