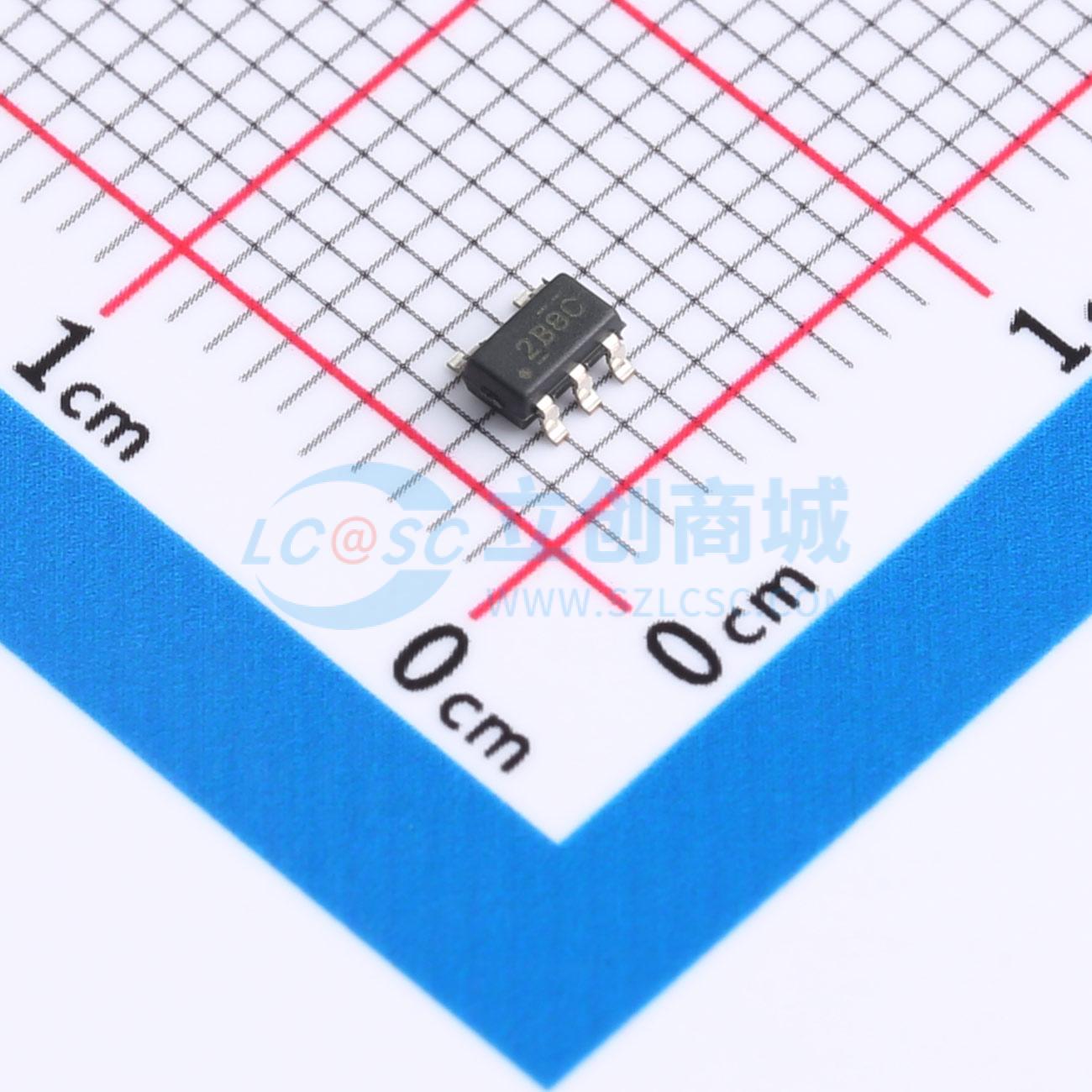

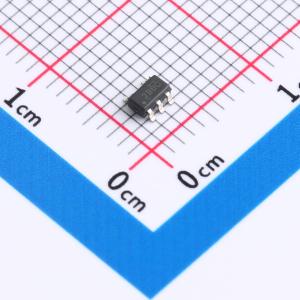

INA281B1IDBVR

INA281是一款高精度电流检测放大器，可在 -4 V至110 V的宽共模范围内测量分流电阻两端的电压降。负共模电压使该器件能够在接地电位以下工作，从而适用于半桥应用中再循环电流的精确测量。低失调电压、小增益误差和高直流共模抑制比（CMRR）的结合，可实现高精度的电流测量。INA281不仅适用于直流电流测量，还适用于高速应用（例如快速过流保护），其带宽高达1.3 MHz，交流共模抑制比在50 kHz时为65 dB。 INA281采用2.7 V至20 V的单电源供电，电源电流为1.5 mA。INA281提供五种增益选项：20 V/V、50 V/V、100 V/V、200 V/V和500 V/V。这些增益选项可满足电流检测应用的宽动态范围需求。 INA281的工作温度范围为 -40 °C至 +125 °C，采用节省空间的SOT - 23封装，有两种引脚排列变体。

• 宽共模电压：工作电压： -4 V至 +110 V；耐受电压： -20 V至 +120 V
• 出色的共模抑制比：直流共模抑制比120 dB；50 kHz时交流共模抑制比65 dB
• 增益：增益误差：±0.5%（最大值）；增益漂移：±20 ppm/°C（最大值）
• 失调：失调电压：±55 μV（典型值）；失调漂移：±0.1 μV/°C（典型值）
• 可选增益：INA281A1、INA281B1：20 V/V；INA281A2、INA281B2：50 V/V；INA281A3、INA281B3：100 V/V；INA281A4、INA281B4：200 V/V；INA281A5、INA281B5：500 V/V
• 高带宽：1.3 MHz
• 压摆率：2.5 V/μs
• 静态电流：1.5 mA

• 有源天线系统大规模多输入多输出（AAS）
• 宏基站远程射频单元（RRU）
• 48 V机架式服务器
• 48 V商用网络与服务器电源（PSU）
• 螺线管控制
• 阀门控制
• 电信设备
• 电源
