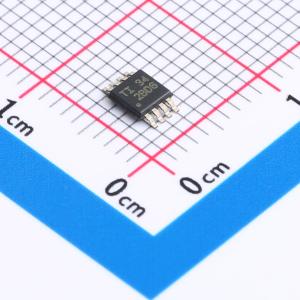

温馨提醒：图片仅供参考，商品以实物为准

TLV2197QDGKRQ1

汽车级、高压、精密、轨到轨输入、轨到轨输出运算放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TLV2197-Q1 汽车类、双通道、高电压、精密 RRIO 运算放大器
品牌名称: TI(德州仪器)
商品型号: TLV2197QDGKRQ1
商品编号: C1517413
商品封装: VSSOP-8
包装方式: 编带
商品毛重: 0.0575克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	2
	轨到轨	轨到轨输入,轨到轨输出
	增益带宽积(GBW)	10MHz
	输入失调电压(Vos)	500uV
	输入失调电压温漂(Vos TC)	1uV/℃
	压摆率(SR)	20V/us
	输入偏置电流(Ib)	5pA
	输入失调电流(Ios)	20pA

	属性	参数值
	输入电压噪声密度(eN)	5.5nV/√Hz@1kHz
	共模抑制比(CMRR)	140dB
	静态电流(Iq)	1mA
	输出电流	65mA
	工作温度	-40℃~+125℃
	单电源电压	4.5V~36V
	双电源电压(Vee~Vcc)	2.25V~18V；-18V~-2.25V
	功能特性	EMI滤波/RF抑制

商品概述

TLVx197-Q1是一系列汽车级高电压精密运算放大器，包含TLV197-Q1、TLV2197-Q1、TLV4197-Q1三个型号，为低成本36V运算放大器，在制造的最终封装成型工序后，采用封装级修整工艺调整偏移电压和偏移温度漂移，该工艺可最大程度降低固有输入晶体管失配以及封装成型过程引入的误差；具备良好的直流精度与交流性能，额定工作温度范围为-40℃~+125℃，提供多种标准封装，适合汽车领域的相关应用。

商品特性

符合AEC-Q100汽车应用等级认证，温度等级1工作温度范围为-40℃~+125℃
偏移电压低，最大为±500μV
噪声低，1kHz条件下为5.5nV/√Hz
共模抑制比高，可达140dB
偏置电流低，为±5pA
具备轨到轨输入输出特性
带宽宽，增益带宽积为10MHz
压摆率高，为20V/μs
单通道放大器静态电流低，为1mA
电源范围宽，支持±2.25V~±18V，对应4.5V~36V
输入端带有EMI/RFI滤波
差分输入电压范围可达电源轨
具备高容性负载驱动能力，最高可驱动1nF容性负载
输出电流高，为±65mA
提供多种行业标准封装：单通道采用超小尺寸8引脚VSSOP封装，双通道采用8引脚VSSOP封装，四通道采用14引脚TSSOP封装

应用领域

逆变器与电机控制
DC/DC转换器
车载充电器与无线充电器
电池管理系统
汽车领域低压侧电流检测
汽车领域信号调理应用
高电压汽车场景应用
