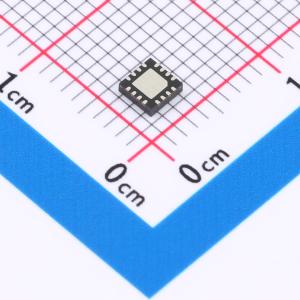

AB0805-T3

ABRACON AB08X5实时时钟系列将超低功耗与高度复杂的功能集进行了开创性的结合。其功耗远低于其他行业的RTC（低至14 nA），这是首批基于创新的SPOTTM（亚阈值功率优化技术）CMOS平台的半导体产品。AB08X5包含片上振荡器，以实现最低功耗，具备完整的RTC功能，包括电池备份、用于定时器和看门狗功能的可编程计数器和报警器，以及用于与主控制器通信的I²C或SPI串行接口。

• 超低电源电流（均在3V下）：
  • 使用RC振荡器时为14 nA
  • 使用RC振荡器并进行自动校准为22 nA
  • 使用晶体振荡器时为55 nA
• 基本计时功能：
  • 带有集成负载电容/电阻的32.768 kHz晶体振荡器
  • 用于百分之一秒、秒、分、时、日、月、年、世纪和星期的计数器
  • 所有计数器均具备报警功能
  • 可编程输出时钟生成（32.768 kHz至1年）
  • 具有重复功能的倒计时定时器
  • 自动闰年计算
• 高级计时功能：
  • 集成功率优化的RC振荡器
  • 高级晶体校准至±2 ppm
  • 高级RC校准至±16 ppm
  • RC振荡器对晶体振荡器的自动校准
  • 带硬件复位的看门狗定时器
  • 256字节的通用RAM
• 电源管理功能：
  • 自动切换至VBAT
  • 外部中断监测
  • 可编程低电池检测阈值
  • 可编程模拟电压比较器
• 提供I²C（高达400 kHz）和三线或四线SPI（高达2 MHz）串行接口
• 工作电压1.5 - 3.6 V
• 时钟和RAM保持电压1.5 - 3.6 V
• 工作温度 -40至85 ℃
• 所有输入均包含施密特触发器
• 3x3 mm QFN-16封装

• 智能卡
• 无线传感器和标签
• 医疗电子设备
• 电表
• 数据记录器
• 家用电器
• 手机
• 消费电子产品
• 通信设备
