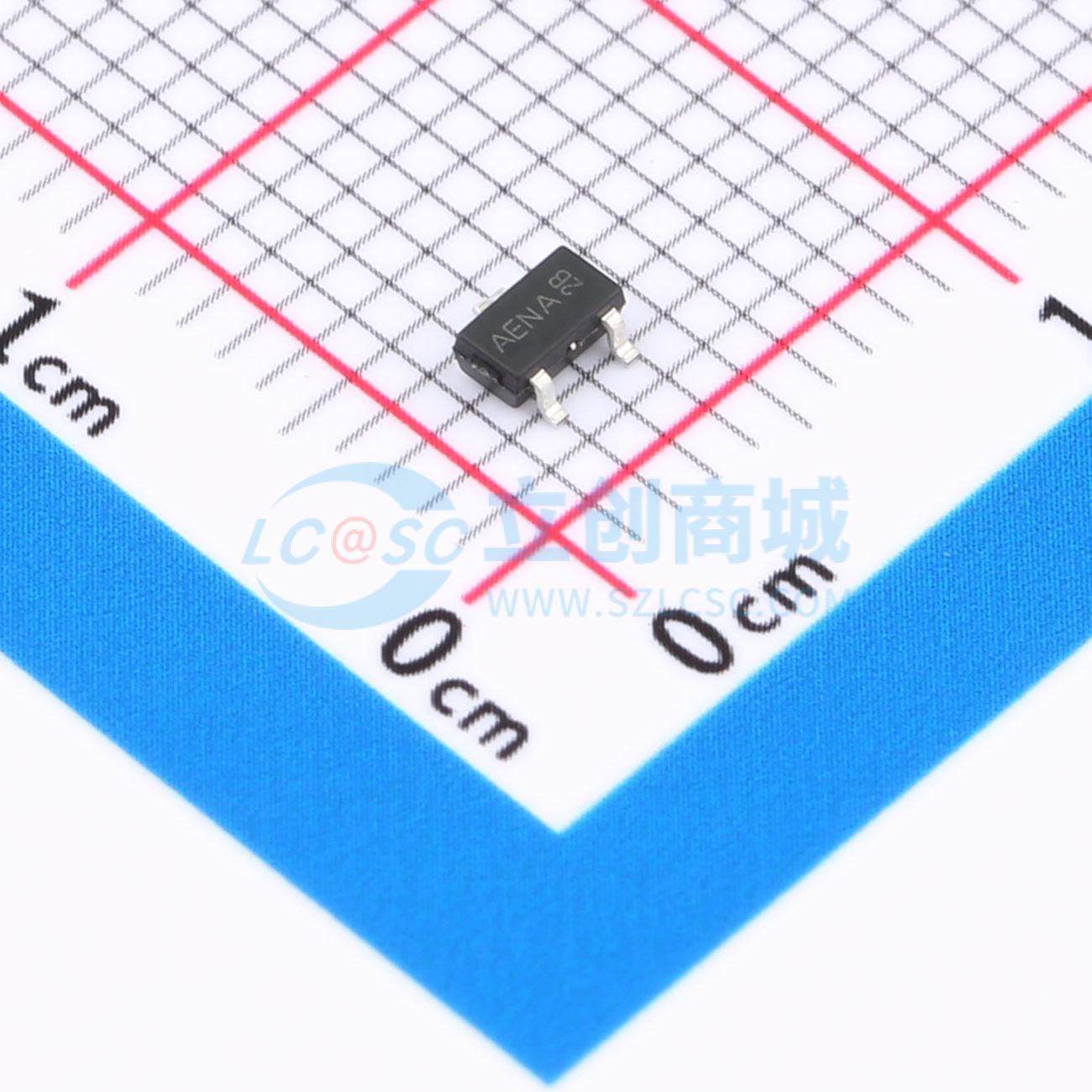

温馨提醒：图片仅供参考，商品以实物为准
WST3414
1个N沟道 耐压:20V 电流:6A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- WST3414是高性能沟槽N沟道MOSFET，具有极高的单元密度，能为大多数小功率开关和负载开关应用提供出色的导通电阻（RDS(ON)）和栅极电荷。WST3414符合RoHS标准和绿色产品要求，且已通过全功能可靠性认证。
- 品牌名称
- WINSOK(微硕)
- 商品型号
- WST3414
- 商品编号
- C148345
- 商品封装
- SOT-23-3L
- 包装方式
- 编带
- 商品毛重
- 0.037克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 6A | |
| 导通电阻(RDS(on)) | 38mΩ@2.5V,3A | |
| 耗散功率(Pd) | 1W | |
| 阈值电压(Vgs(th)) | 1V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 12nC@4.5V | |
| 输入电容(Ciss) | 889pF | |
| 反向传输电容(Crss) | 88pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 98pF |
商品概述
WST3414是高性能沟槽型N沟道MOSFET，具有极高的单元密度，可为大多数小功率开关和负载开关应用提供出色的导通电阻（RDSON）和栅极电荷。WST3414符合RoHS标准和绿色产品要求，并通过了全功能可靠性认证。
商品特性
~~- 先进的高单元密度沟槽技术-超低栅极电荷-出色的Cdv/dt效应抑制-提供绿色环保器件
应用领域
- 用于MB/NB/UMPC/VGA的高频负载点同步小功率开关-网络DC-DC电源系统-负载开关
