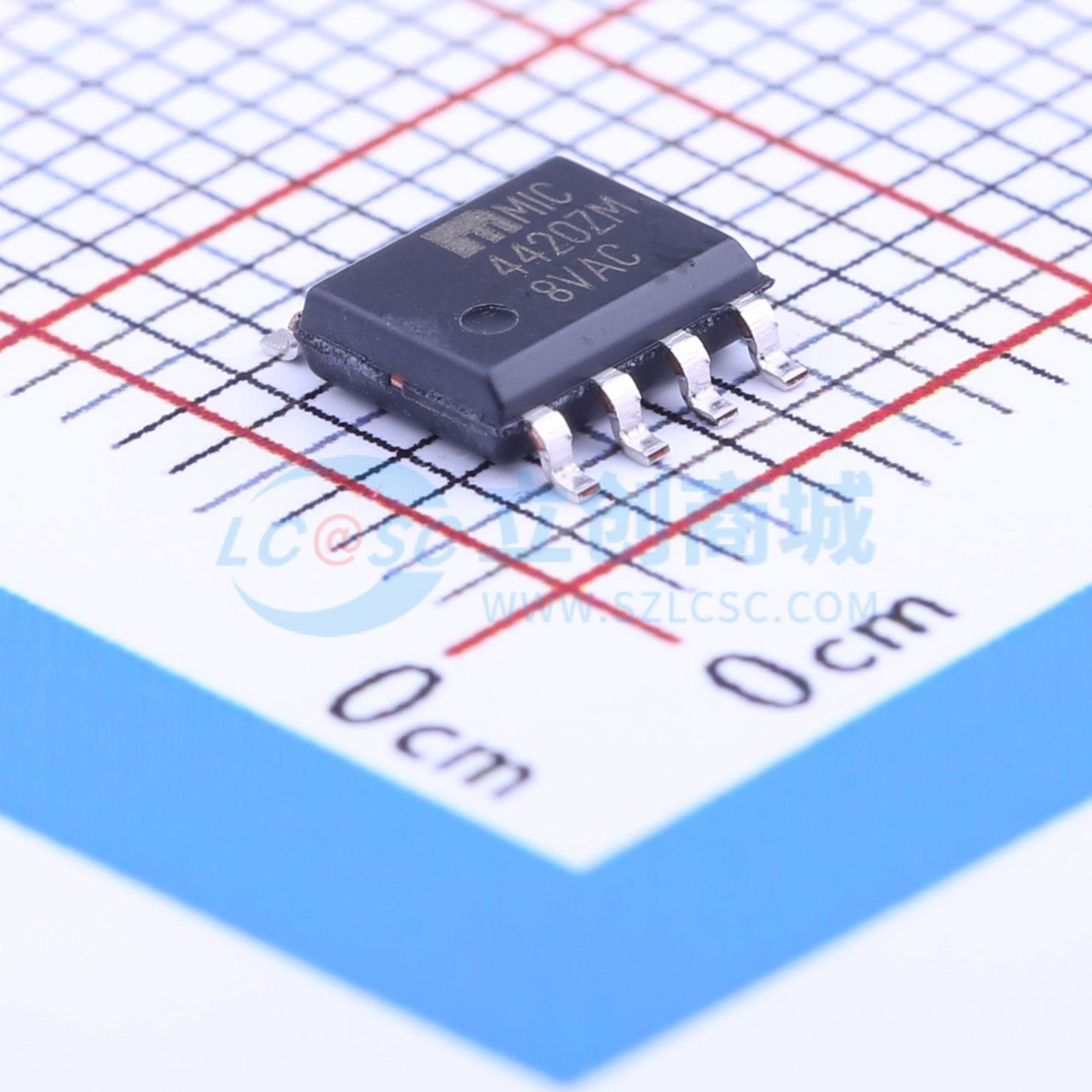

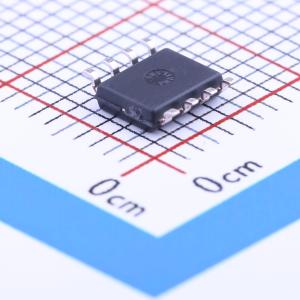

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 6A | |
| 拉电流(IOH) | 6A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~18V | |
| 上升时间(tr) | 12ns | |
| 下降时间(tf) | 13ns | |
| 特性 | - | |
| 工作温度 | 0℃~+150℃@(Tj) |
商品概述
MIC4420、MIC4429和MIC429 MOSFET驱动器坚固耐用、高效且易于使用。MIC4429和MIC429为反相驱动器，而MIC4420为同相驱动器。 它们能够提供6A（峰值）输出，并且能以更高的安全工作裕量驱动大型MOSFET。MIC4420/4429/429可接受2.4V至Vₛ的任何逻辑输入，无需外部加速电容或电阻网络。专利电路允许输入负向摆动高达5V而不损坏器件。额外的电路可防止静电放电造成的损坏。 MIC4420/4429/429驱动器可替代三个或更多分立元件，减少PCB面积需求，简化产品设计，并降低组装成本。 现代BiCMOS/DMOS结构确保无闭锁效应。轨到轨摆动能力可确保在电源开启/关闭时序期间为MOSFET提供足够的栅极电压。
商品特性
- CMOS结构，具备闭锁保护：可承受>500mA反向输出电流；逻辑输入可承受高达5V的负向摆动
- 匹配的上升和下降时间：0.25ns
- 高峰值输出电流：6A峰值
- 宽工作范围：4.5V至18V
- 高容性负载驱动能力：10,000pF
- 低延迟时间：典型值55ns
- 逻辑高输入：适用于2.4V至Vₛ的任何电压
- 低等效输入电容（典型值）：0.6pF
- 低电源电流：逻辑1输入时为450μA
- 低输出阻抗：2.5Ω
- 输出电压摆幅：在接地或Vₛ的25mV范围内
应用领域
- 开关模式电源
- 电机控制
- 脉冲变压器驱动器
- D类开关放大器
