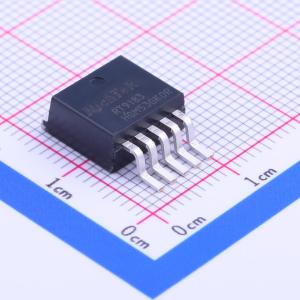

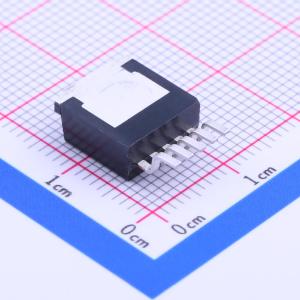

RT9183HGM5

ADJ 输入5.5V 输出0.8V~4.5V 1.5A

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: RICHTEK(立锜)
商品型号: RT9183HGM5
商品编号: C147991
商品封装: TO-263-5
包装方式: 编带
商品毛重: 1.867克(g)

商品参数

商品概述

RT9183系列是高性能线性稳压器，具有超低压降、高输出电流和低接地电流的特点。其输入电压范围为2.3V至5.5V，输出电流可达1.5A，因此适合驱动需要大电流、低电压的数字电路。 RT9183在输入电压和负载变化时具有出色的稳压性能，并且能够对负载阶跃变化做出快速响应。其他特性包括过流和过温保护。可调版本设有使能引脚，可在关断模式下降低功耗。该器件提供固定输出电压，范围为1.2V至3.3V，步长为0.1V，也有参考电压为0.8V的可调版本。RT9183稳压器采用3引脚SOT - 223和TO - 263封装（3引脚选项仅提供固定输出）。此外，还有5引脚TO - 263、TO - 252和带熔丝的SOP - 8封装，可通过两个外部电阻将输出电压范围设置为0.8V至4.5V。

商品特性

1.5A负载时压降为330mV
接地引脚电流低至380μA
出色的输入电压和负载稳压性能
关断模式下静态电流为0.1μA
保证输出电流达1.5A
固定输出电压：1.2V至3.3V
可调输出电压范围：0.8V至4.5V
过温/过流保护
符合RoHS标准，100%无铅

应用领域

电池供电设备
主板/显卡
外围卡
PCMCIA卡

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

近期成交0单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.5V
	输出电压	3.3V
	输出电流	1.5A
	电源纹波抑制比(PSRR)	-

	属性	参数值
	压差	330mV@(1.5A)
	静态电流(Iq)	380uA
	特性	过流保护；过热保护
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
