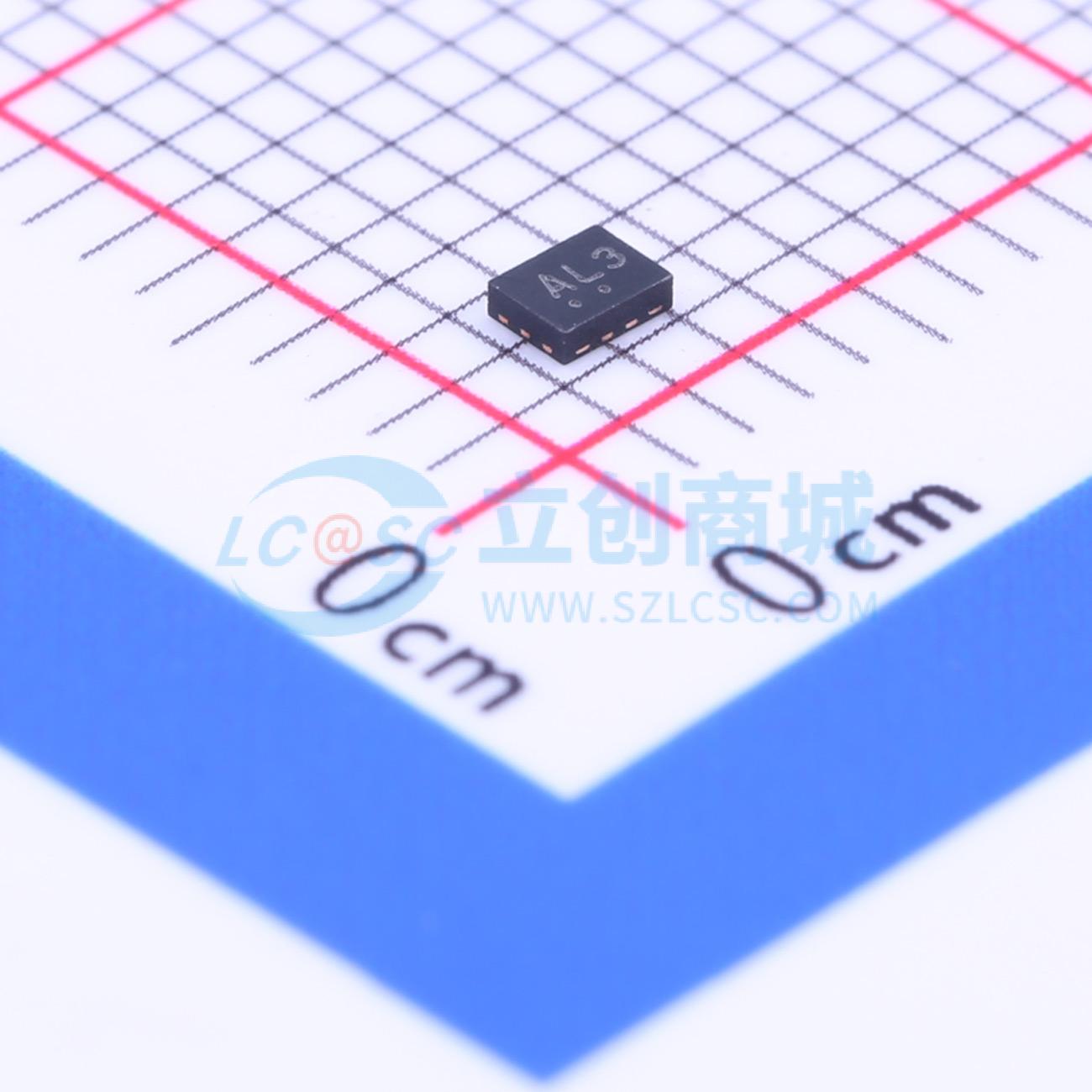

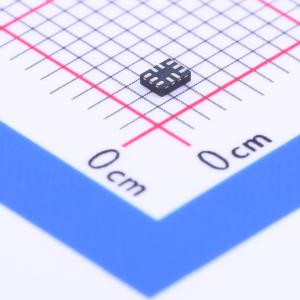

温馨提醒：图片仅供参考，商品以实物为准
NLAS2750MUTAG
停产 NLAS2750MUTAG
- 描述
- 低电压双SPDT模拟开关,带有负的摆动音频能力
- 品牌名称
- onsemi(安森美)
- 商品型号
- NLAS2750MUTAG
- 商品编号
- C146755
- 商品封装
- WQFN-10(1.4x1.8)
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 工作电压 | 1.8V~5.5V | |
| 导通时间(ton) | 150ns | |
| 导通电阻(Ron) | 1.3Ω |
| 属性 | 参数值 | |
|---|---|---|
| 关闭时间(toff) | 130ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 75pF | |
| 带宽 | 44MHz |
商品概述
NLAS2750是一款双路单刀双掷（SPDT）低导通电阻模拟开关。它可由1.8 V至5.0 V的单电源供电。这是一款双向开关，无需耦合电容即可切换负电压摆幅音频信号。采用单电源时，音频信号的摆幅范围为 -2.5 V至VCC。
商品特性
- 无需直流阻隔电容即可切换负摆幅音频信号
- 低导通电阻（RON）
- 低电压数字控制逻辑：（VINH = 1.4 V @ VCC = 2.7 V至4.3 V）
- 低功耗（ICC ≤ 250 nA）
- 节省空间的1.4 mm x 1.8 mm UQFN封装
- 这是一款无铅器件
应用领域
- 手机
- 便携式媒体播放器
