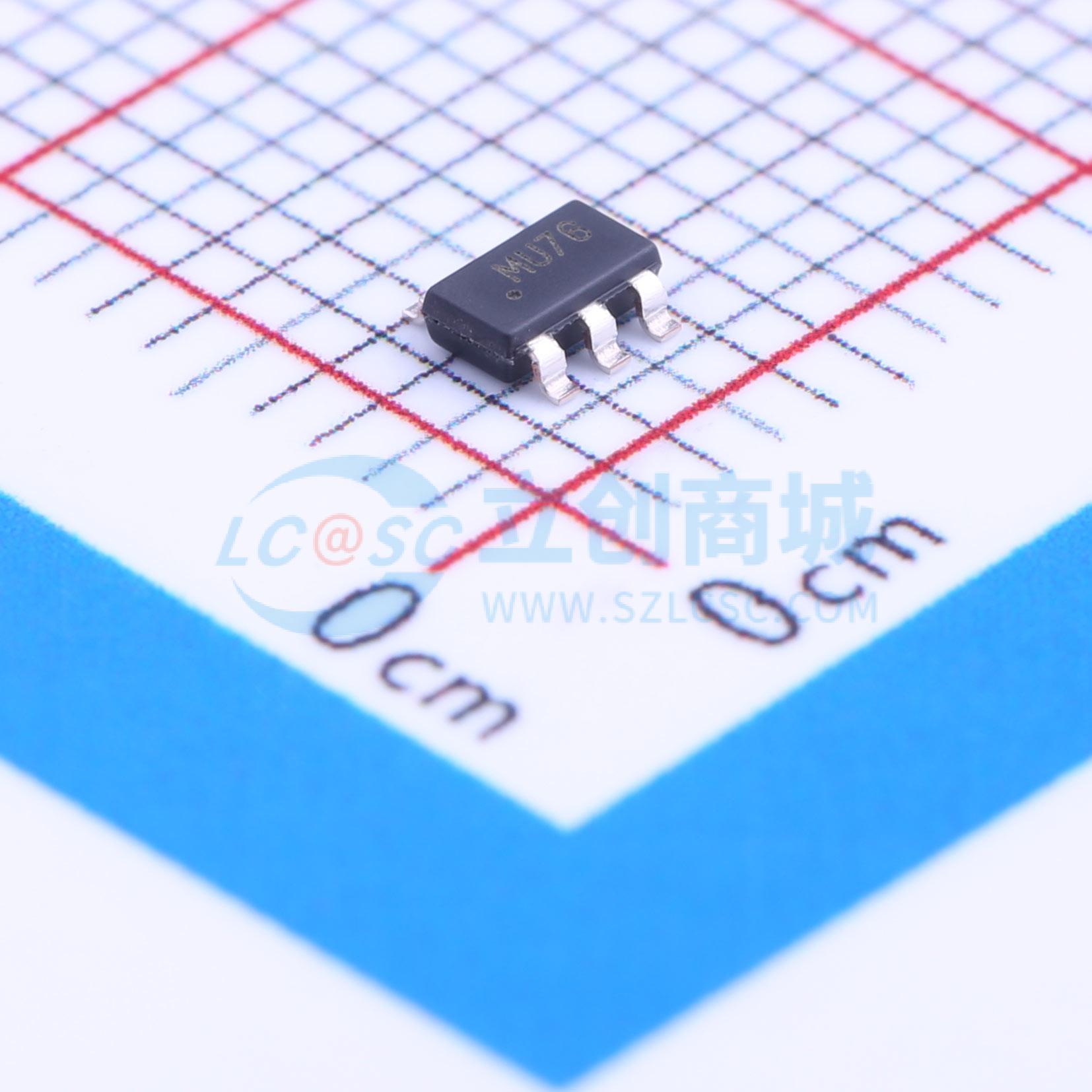

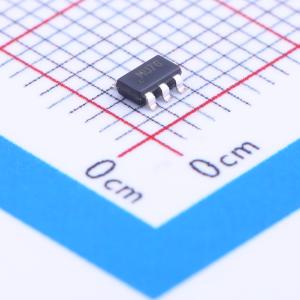

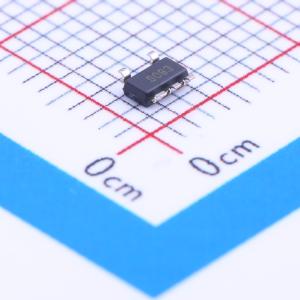

温馨提醒：图片仅供参考，商品以实物为准
CAT4238TD-GT3
CAT4238TD-GT3 停产
- 品牌名称
- onsemi(安森美)
- 商品型号
- CAT4238TD-GT3
- 商品编号
- C145527
- 商品封装
- TSOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 2.8V~5.5V | |
| 开关频率 | 1MHz | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 输出电压 | 38V | |
| 输出电流 | 600mA | |
| 调光 | PWM | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+85℃ |
商品概述
CAT4238是一款DC/DC升压转换器，可提供精确的恒定电流，非常适合驱动LED。该器件以1 MHz的固定开关频率工作，允许使用小值外部陶瓷电容和电感。串联连接的LED由外部电阻R1设定的调节电流驱动。在宽范围的输入电源电压下（最高可达5.5 V），该器件支持高达40 mA的LED电流，使其非常适合电池供电的应用。CAT4238的高压输出级非常适合驱动包含多达十个串联白色LED的中型和大型面板显示器。
可以通过使用直流电压、逻辑信号或脉宽调制（PWM）信号来实现LED调光。关断输入引脚允许将器件置于“零”静态电流的关断模式。
除了热保护和过载电流限制外，该器件在“开路LED”故障条件下还会进入非常低功耗的工作模式。该器件采用低高度（最大1 mm）5引脚薄SOT23封装，适用于空间受限的应用。
商品特性
- 驱动高电压LED串（38V）
- 效率高达87%
- 低静态接地电流0.6mA
- 可调输出电流
- 1MHz固定频率低噪声运行
- 软启动“浪涌”电流限制
- 关断电流小于1μA
- 开路LED过压保护
- 在1.9V时自动关断（UVLO）
- 热过载保护
- 薄型SOT23 5引脚（最大高度1mm）
- 这些器件无铅、无卤素/无BFR，并符合RoHS标准
应用领域
- GPS导航系统
- 便携式媒体播放器
- 手持设备
- 数码相机
- 便携式游戏机
