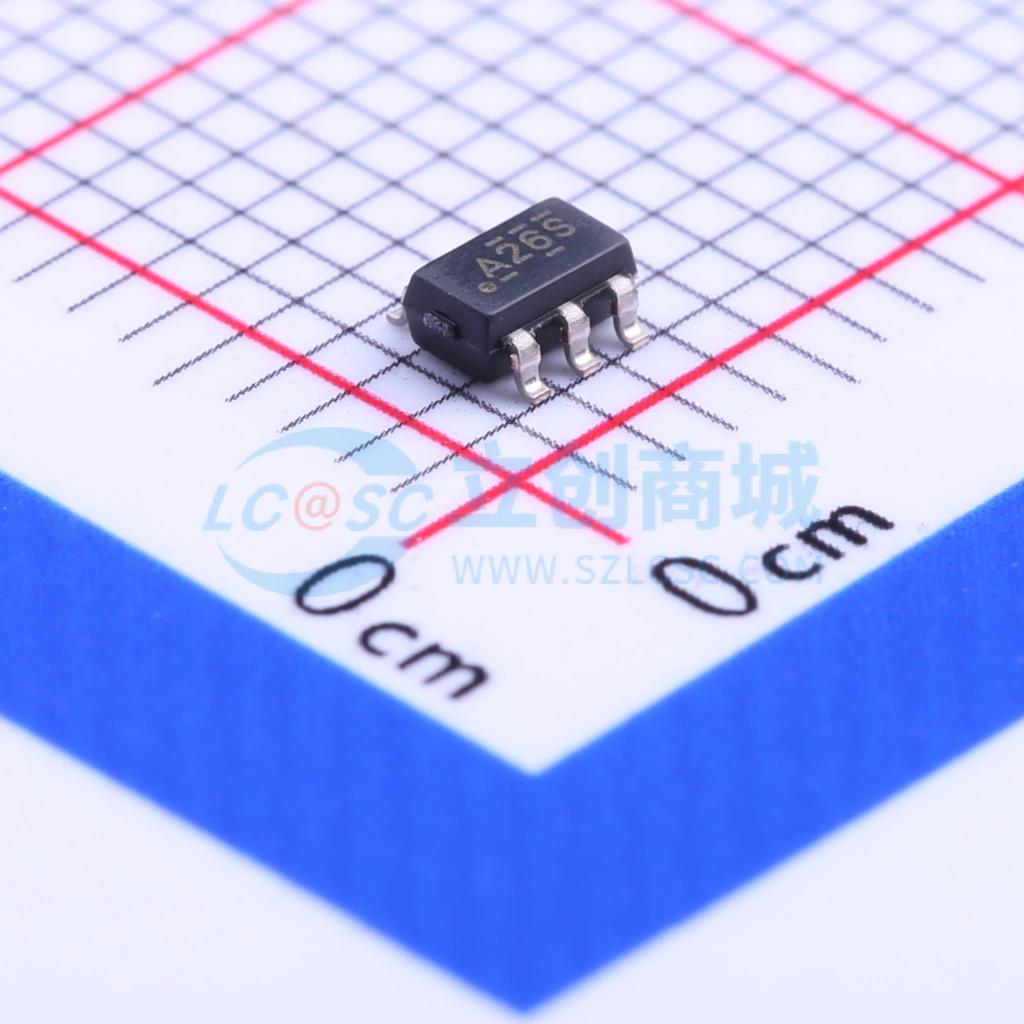

温馨提醒：图片仅供参考，商品以实物为准
SN74AHC1G126DBVR
三态输出，单路总线缓冲门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AHC1G126 具有三态输出的单通道 2V 至 5.5V 缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHC1G126DBVR
- 商品编号
- C145145
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 系列 | 74AHC | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 10uA | |
| 传播延迟(tpd) | 5.5ns@5V,15pF | |
| 功能特性 | 输出使能；电平转换 |
商品概述
SN74AHC1G126是一款带三态输出的单总线缓冲门/线路驱动器，当输出使能OE输入为低电平时，输出禁用；当OE为高电平时，真实数据从A输入传输到Y输出。
商品特性
- 工作电压范围为2V~5.5V
- 5V条件下最大传输延迟tpd为6ns
- 功耗低，最大静态电流Icc为10μA
- 5V条件下输出驱动能力为±8mA
- 闩锁性能超过250mA，符合JESD 17规范
应用领域
- 投影仪
- 电视
- 服务器
- 电机控制
- 病人监护
