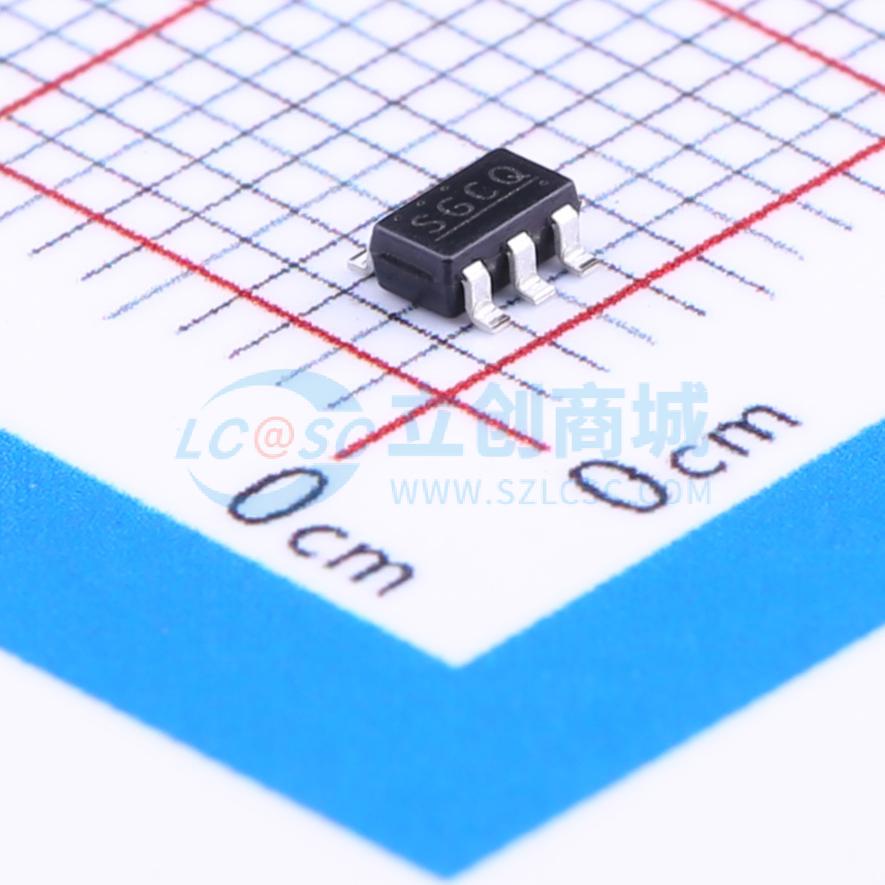

温馨提醒：图片仅供参考，商品以实物为准
S-1135B12-M5T1U
输入5.5V 输出1.2V~1.2V 300mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- ABLIC(艾普凌科)
- 商品型号
- S-1135B12-M5T1U
- 商品编号
- C140905
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.038克(g)
- 立创商城设计参考
- LDO-(1)电源输入7V以内-(2)输出0.1A~1A方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 5.5V | |
| 输出电压 | 1.2V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 70dB@(1kHz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 530mV@(300mA) | |
| 静态电流(Iq) | 45uA | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
S-1135系列采用CMOS技术开发，是一款正电压调节器IC，具有低压差、高精度输出电压和低电流消耗（输出电流300 mA）的特点。 可使用1.0 μF的小型陶瓷电容器。其典型工作电流消耗低至45 μA。 过流保护电路可防止负载电流超过输出晶体管的电流容量。ON/OFF电路可延长电池使用寿命。 与传统的CMOS技术调节器IC相比，该IC可使用多种电容器，包括小型陶瓷电容器。 此外，小型的SOT-89-5、SOT-23-5和HSNT-6A封装可实现高密度安装。
商品特性
- 输出电压：1.0 V至3.5 V，以0.05 V为步进可选
- 输入电压：1.5 V至5.5 V
- 输出电压精度：±1.0%（输出电压为1.0 V至1.45 V的产品：±15 mV）
- 压差：典型值160 mV（输出电压为2.6 V的产品，Iout = 300 mA）
- 电流消耗：工作期间：典型值45 μA，最大值65 μA；关断期间：典型值0.1 μA，最大值1.0 μA
- 输出电流：可输出300 mA（VIN ≥ Vout(S) + 1.0 V）
- 输入和输出电容器：可使用1.0 μF或更大的陶瓷电容器。
- 纹波抑制比：典型值70 dB（输出电压为1.0 V的产品，f = 1.0 kHz）
- 内置过流保护电路：限制输出晶体管的过电流。
- 内置ON/OFF电路：确保电池使用寿命长。
- 放电分流功能可选。
- 上拉或下拉电阻可选。
- 工作温度范围：Ta = -40°C至+85°C
- 无铅、100%镀锡、无卤
应用领域
- 电池供电设备的电源
- 手机电源
- 便携式设备电源
