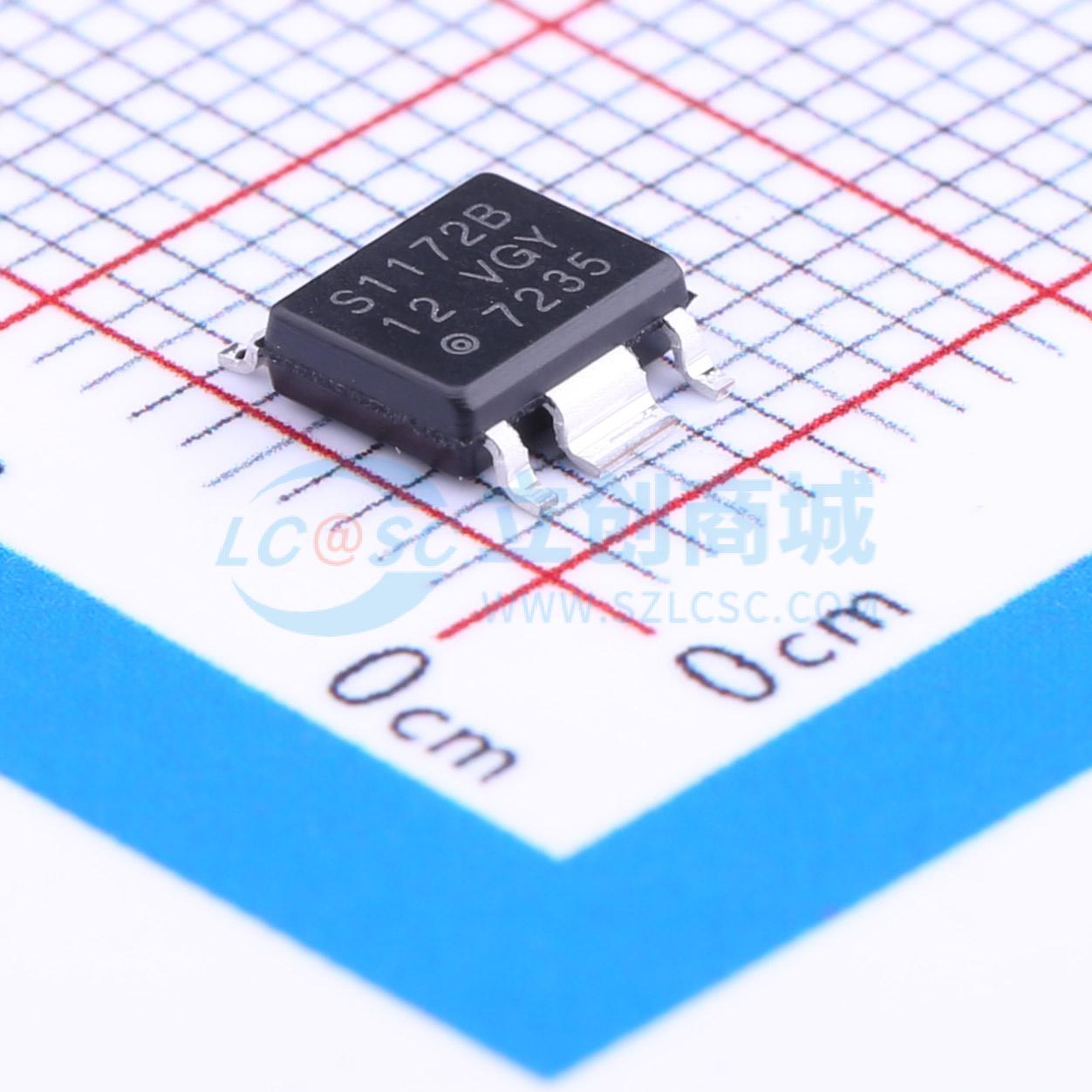

S-1172B12-E6T1U

高纹波抑制低压差高输出电流CMOS电压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 采用CMOS技术开发，是一款具有超低压降、高精度输出电压和低电流消耗的正电压调节器。由于内置低导通电阻晶体管，可提供非常低的压降和大输出电流。包括过流保护电路，防止负载电流超过输出晶体管的电流容量；热关断电路，防止因过热而损坏；以及浪涌电流限制电路，限制上电时产生的过大浪涌电流。ON/OFF电路可确保更长的电池寿命。与传统CMOS技术的电压调节器相比，可使用多种电容器，包括小型陶瓷电容器。高散热HSOP-6和小型SOT-89-5封装可实现高密度安装。
品牌名称: ABLIC(艾普凌科)
商品型号: S-1172B12-E6T1U
商品编号: C140912
商品封装: HSOP-6
包装方式: 编带
商品毛重: 0.175克(g)

商品参数

商品概述

S-1172系列采用CMOS技术开发，是一款具有超低压降、高精度输出电压和低电流消耗的正电压调节器。由于内置了低导通电阻的晶体管，S-1172系列具有极低的压降和大输出电流。该系列包含一个过流保护电路，可防止负载电流超过输出晶体管的电流容量；一个热关断电路，可防止因过热造成损坏；以及一个浪涌电流限制电路，可限制上电时产生的过大浪涌电流。 ON/OFF电路可延长电池使用寿命。与传统CMOS技术的电压调节器相比，它可搭配多种电容器，包括小型陶瓷电容器。高散热的HSOP - 6和小型SOT - 89 - 5封装可实现高密度安装。

商品特性

输出电压：1.0 V至5.0 V，以0.05 V为步进可选
输入电压：1.5 V至5.5 V
输出电压精度：±1.0%（输出电压为1.0 V至1.45 V的产品：±15 mV）
压降：典型值70 mV（输出电压为3.0 V的产品，Iout = 300 mA）
电流消耗：工作期间：典型值70 μA，最大值90 μA（输出电压为3.0 V的产品）；关断期间：典型值0.1 μA，最大值1.0 μA
输出电流：可输出1000 mA（输出电压为3.0 V的产品，VIN ≥ VOUT(S) + 1.0 V）
输入和输出电容器：可使用4.7 μF及以上的陶瓷电容器
纹波抑制比：典型值70 dB（输出电压为3.0 V的产品，f = 1.0 kHz）
内置过流保护电路：限制输出晶体管的过电流
内置热关断电路：防止因过热造成损坏
内置浪涌电流限制电路：限制上电时的过大浪涌电流
内置ON/OFF电路：延长电池使用寿命
工作温度范围：Ta = -40℃至+85℃
无铅、100%镀锡、无卤

应用领域

电池供电设备的恒压电源
电视、笔记本电脑和家用电器的恒压电源
便携式设备的恒压电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.5V
	输出电压	1.2V
	输出电流	1A
	电源纹波抑制比(PSRR)	65dB@(1kHz)

	属性	参数值
	压差	340mV@(300mA)
	静态电流(Iq)	90uA
	特性	过流保护；过热保护
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
