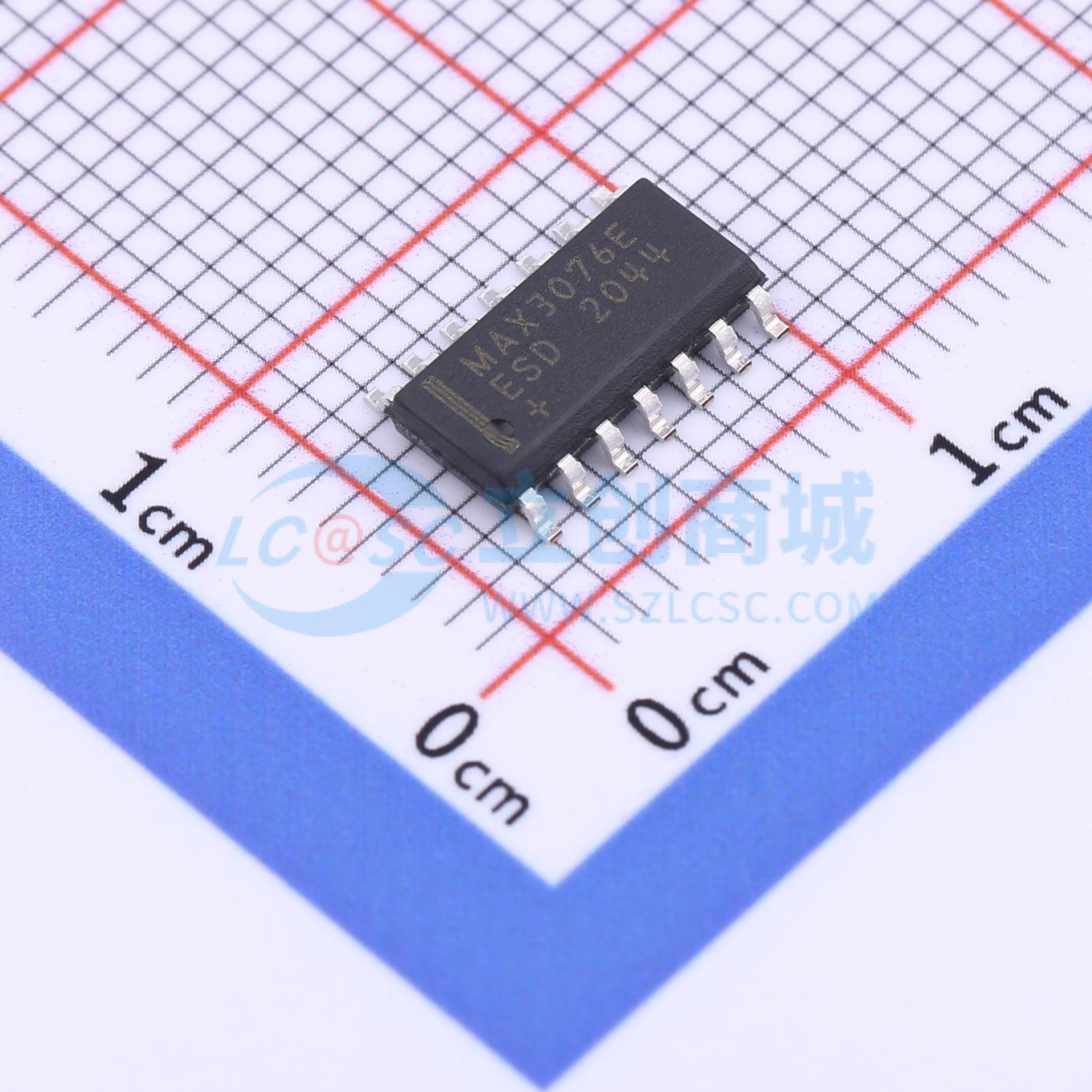

MAX3076EESD+T

MAx3070E–MAx3079E 3.3V供电，±15kV ESD保护的RS-485/RS-422收发器，具有一个驱动器和一个接收器。这些设备包括故障安全电路，保证当接收器输入开路或短路时，接收器输出逻辑高电平。如果总线上的所有发送器都禁用（高阻抗），则接收器输出逻辑高电平。这些设备包括热插拔功能，可消除电源开启或热插拔期间总线上的虚假转换。

MAx3070E/MAx3071E/MAx3072E具有降低斜率的驱动器，可最大限度地减少EMI并减少由未正确终止的电缆引起的反射，从而实现高达250kbps的无差错数据传输。MAx3073E/MAx3074E/MAx3075E也具有限斜率驱动器，但允许高达500kbps的传输速度。MAx3076E/MAx3077E/MAx3078E驱动器斜率不受限制，可实现高达16Mbps的传输速度。MAx3079E的斜率可通过引脚选择为250kbps、500kbps和16Mbps。

MAx3072E/MAx3075E/MAx3078E用于半双工通信，MAx3070E/MAx3071E/MAx3073E/MAx3074E/MAx3076E/MAx3077E用于全双工通信。MAx3079E可选择半双工或全双工操作。它还具有通过单独引脚可独立编程的接收器和发射器输出相位。

MAx3070E–MAx3079E收发器在空载或驱动器禁用时，汲取800μA的电源电流。所有设备都具有1/8单位负载的接收器输入阻抗，允许总线上最多有256个收发器。
