商品概述

MAX1510/MAX17510 DDR线性稳压器采用内部n沟道MOSFET，可提供和吸收高达3A的峰值电流（典型值）。这些线性稳压器可从低压电源输入（V_IN = 1.1V至3.6V）提供精确的0.5V至1.5V输出。MAX1510/MAX17510使用单独的3.3V偏置电源为控制电路供电并驱动内部n沟道MOSFET。 MAX1510/MAX17510具备电流和热限制功能，可防止线性稳压器损坏。此外，MAX1510/MAX17510会生成电源正常（PGOOD）信号，以指示输出处于稳压状态。在启动期间，PGOOD保持低电平，直到输出稳压2ms（典型值）。内部软启动功能可限制输入浪涌电流。 MAX1510/MAX17510为需要跟踪输入参考的有源DDR终端总线供电。这些器件还可用于需要动态可调输出电压的低功耗芯片组和图形处理器内核。MAX1510/MAX17510采用10引脚、3mm x 3mm薄型DFN封装。 MAX1510/MAX17510是低压、低压差DDR终端线性稳压器，具有外部偏置电源输入和缓冲参考输出。V_CC由2.7V至3.6V电源供电，该电源在笔记本电脑和台式电脑中很常见。3.3V偏置电源驱动内部传输晶体管的栅极，而晶体管漏极（IN）处的较低电压输入经过稳压后提供VOUT。通过使用单独的偏置和电源输入，MAX1510/MAX17510可以驱动n沟道高端MOSFET，并使用较低的输入电压以提高效率。 MAX1510/MAX17510将其输出电压调节到REFIN端的电压。在DDR应用中用作终端电源时，MAX1510/MAX17510可从1.1V至3.6V的输入电压提供1.25V或0.9V、3A峰值（典型值）的输出。MAX1510/MAX17510可根据终端电源的要求吸收高达3A的峰值电流（典型值）。MAX1510/MAX17510具备直通保护功能，确保源极和漏极MOSFET不会同时导通，同时实现快速的源极到漏极负载瞬态响应。 MAX1510/MAX17510具有漏极开路PGOOD输出，在输出首次达到稳压状态2ms后变为高电平。当输出偏离稳压状态±150mV时，PGOOD会在10μs内变为低电平。

商品特性

带有限流功能（典型值3A）的内部功率MOSFET
快速负载瞬态响应
带参考输出缓冲的外部参考输入
1.1V至3.6V电源输入
±15mV（最大值）负载调节误差
热故障保护
关断输入
带2ms（典型值）延迟的电源正常窗口比较器
小型、薄型10引脚、3mm x 3mm TDFN封装
陶瓷或聚合物输出电容

应用领域

笔记本电脑/台式电脑
DDR内存终端
有源终端总线
图形处理器内核电源
低至0.5V的芯片组/RAM电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	3.6V
	输出电压	500mV~1.5V
	输出电流	3A
	电源纹波抑制比(PSRR)	80dB@(10kHz)

	属性	参数值
	静态电流(Iq)	1.3mA
	特性	过流保护；欠压锁定；过热保护
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1

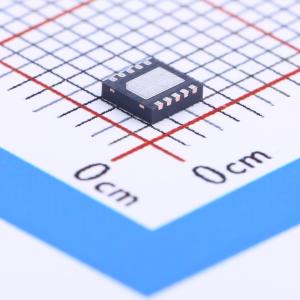

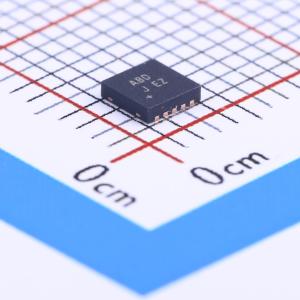

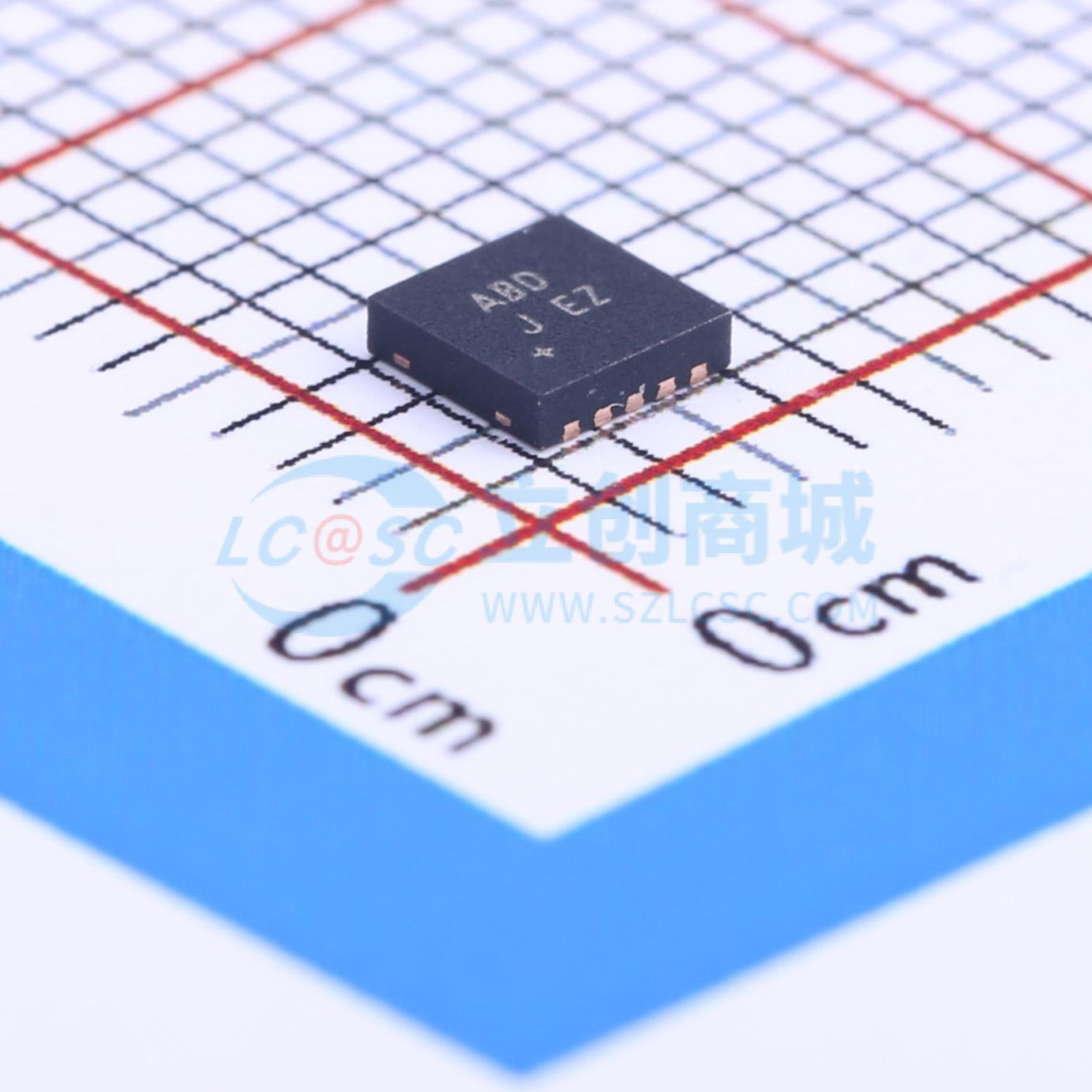

MAX1510ETB+T
