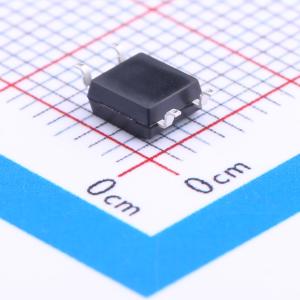

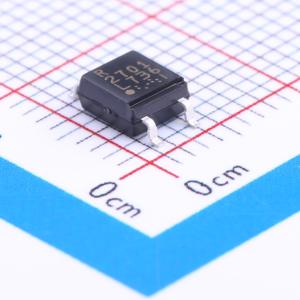

温馨提醒：图片仅供参考，商品以实物为准
PS2701-1-F3
DC输入 隔离电压(rms):3750V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PS2701 - 1是一款光耦合隔离器，包含一个砷化镓（GaAs）发光二极管和一个NPN硅光电晶体管。该封装为小外形封装（SOP）类型，具有屏蔽作用，可阻隔环境光。它专为高密度贴装应用而设计
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- PS2701-1-F3
- 商品编号
- C140831
- 商品封装
- SOP-4-2.54mm
- 包装方式
- 编带
- 商品毛重
- 0.161克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.1V | |
| 输出电流 | 80mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 40V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 集射极饱和电压(VCE(sat)) | 300mV@2mA,10mA | |
| 上升时间(tr) | 3us@2mA,100Ω | |
| 下降时间 | 5us | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 300% | |
| 正向电流(If) | 50mA |
