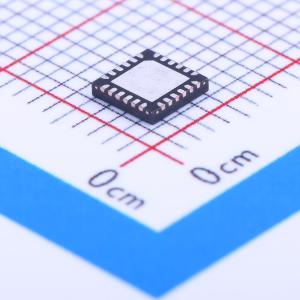

温馨提醒：图片仅供参考，商品以实物为准
MP3387LGRT-P
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC稳压器 | |
| 输入电压 | 3V~25V | |
| 开关频率 | 1.25MHz | |
| 通道数 | 6 |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 45mA | |
| 调光 | PWM；模拟 | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+125℃ |
商品概述
MP3387L 是一款带有 6 通道电流源的升压转换器。它专为驱动用作中大型 LCD 面板背光源的白光 LED 阵列而设计。 MP3387L 采用峰值电流模式作为其 PWM 控制架构。开关频率可通过一个电阻进行编程。它能在 3V 至 26V 的输入电源下产生高达 45V 的输出电压。MP3387L 可独立调节每个 LED 串中的电流，使其达到由外部电流设置电阻所设定的值。 MP3387L 在每个 LED 串端子处采用 6 个内部电流源，以实现串间 3% 电流调节精度的电流平衡。其 LED 电流源上低至 500mV 的调节电压可降低功率损耗。 MP3387L 具备外部数字 PWM 调光和模拟调光功能，两者共用一个输入，以 25% 的 PWM 占空比作为转换点。混合调光策略有助于提高调光比。此外，MP3387L 可自动将 100Hz 至 20kHz 的 PWM 输入信号频率转换为 24kHz 至 27.5kHz，以消除可听噪声。 MP3387L 拥有丰富的保护模式，以确保安全运行。这些保护模式包括可恢复的过流保护 (OCP)、过压保护 (OVP)、过温保护 (OTP) 以及任何 LED 串的短路和开路保护。 MP3387L 采用 TQFN24 - 4mmX4mm 封装。
商品特性
- 6 串，每串最大 45mA
- 3V 至 26V 输入电压范围
- 串间 3% 电流匹配精度
- 可编程开关频率
- 可选的模拟与 PWM 组合调光模式或纯 PWM 调光模式
- 以 25% 调光转换点的模拟与 PWM 组合调光模式
- 24kHz 至 27.5kHz 输出调光频率以消除可听噪声
- 可编程过压保护
- 可恢复的热关断保护
- 逐周期过流保护
- 欠压锁定
- TQFN24 (4X4mm) 封装
应用领域
- 笔记本电脑
- 小型 LCD 电视
- 手持终端显示屏
- 汽车系统和平板电脑
