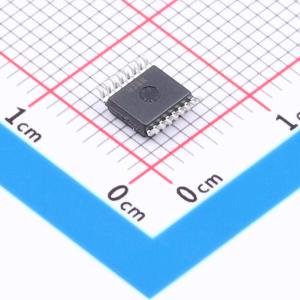

温馨提醒：图片仅供参考，商品以实物为准

MAX1831EEE+

3A、1MHz、低电压、降压型稳压器，内置同步整流与开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MAX1830/MAX1831是固定关断时间、脉宽调制（PWM）降压型DC-DC转换器，非常适合用于笔记本和超便携笔记本电脑中所需的5V和3.3V至低压转换。这些器件采用内部同步整流技术，可实现高效率并减少元件数量，无需外部肖特基二极管。内部45mΩ的PMOS功率开关和55mΩ的NMOS同步整流开关可轻松提供高达3A的连续负载电流
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX1831EEE+
商品编号: C1355466
商品封装: QSOP-16-150mil
包装方式: 管装
商品毛重: 0.001克(g)

商品参数

商品概述

MAx1830/MAx1831 是具有恒定关断时间的脉宽调制（PWM）降压 DC-DC 转换器，非常适合用于笔记本电脑和亚笔记本电脑中从 5V 和 3.3V 到低压的转换。这些器件具有内部同步整流功能，可实现高效率并减少元件数量。它们不需要外部肖特基二极管。内部 45mΩ PMOS 功率开关和 55mΩ NMOS 同步整流开关可以轻松提供高达 3A 的连续负载电流。MAx1830 可产生预设的 +2.5V、+1.8V 或 +1.5V 输出电压，或从 +1.1V 到 VIN 的可调输出。MAx1831 可产生预设的 +3.3V、+2.5V 和 +1.5V 输出电压，以及从 +1.1V 到 VIN 的可调输出。它们的效率最高可达 94%。

MAx1830/MAx1831 使用独特的电流模式、恒定关断时间 PWM 控制方案，包括 Idle Mode，以在轻负载操作期间保持高效率。可编程的恒定关断时间架构可设置高达 1MHz 的开关频率，允许用户优化效率、输出开关噪声、元件尺寸和成本之间的性能权衡。这两种器件都设计用于高达 3A 的连续输出电流，具有内部数字软启动以限制启动时的浪涌电流，100% 占空比模式用于低压差操作，以及低功耗关断模式，该模式将输入与输出断开，并将电源电流降至 1µA 以下。MAx1830/MAx1831 采用 16 引脚 QSOP 封装。

应用领域

5V 或 3.3V 至低压转换
CPU 输入/输出电源
芯片组电源
笔记本电脑和亚笔记本电脑

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(100个/管，最小起订量 1 个)

个

起订量：1 个100个/管

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~5.5V
	输出电压	1.1V~5.5V
	输出电流	3A
	开关频率	1MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	750uA
	开关管(内置/外置)	内置
	输出类型	可调
