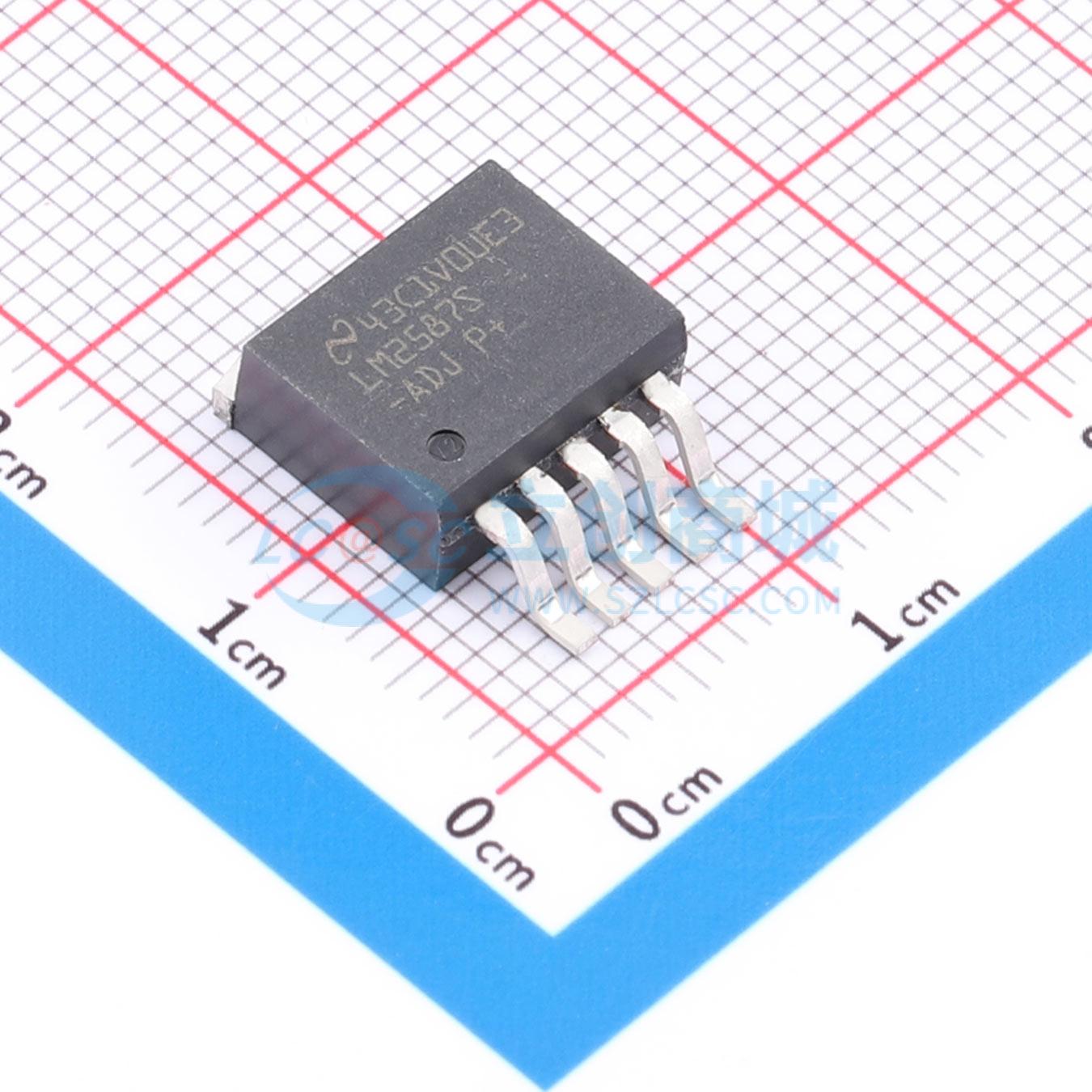

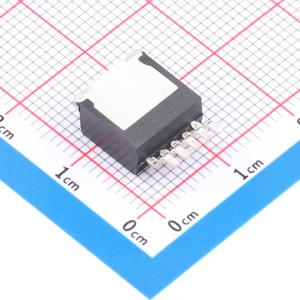

温馨提醒：图片仅供参考，商品以实物为准

LM2587S-ADJ/NOPB

4V 至 40V 3A 升压宽 VIN 反激式转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM2587 4V 至 40V 宽输入电压、5A 降压反激稳压器
品牌名称: TI(德州仪器)
商品型号: LM2587S-ADJ/NOPB
商品编号: C1355343
商品封装: DDPAK(TO-263-5)
包装方式: 管装
商品毛重: 2.1克(g)

商品参数

商品概述

LM2587 系列稳压器是专为反激式、升压和正向转换器应用而设计的单片集成电路。该器件提供4 种不同的输出电压版本：3.3V、5V、12V 和可调节电压。

这些稳压器需要的外部组件很少，因此具有成本效益，并且易于使用。数据表中包含了典型的升压和反激式稳压器电路。另外还列出了二极管和电容器以及标准电感器和反激式变压器系列的选择指南，这些器件专用于与上述开关稳压器协同工作。

该电源开关是一款5A NPN 器件，可切断65V 电压。电源开关由电流和热限制电路以及欠压锁定电路进行保护。此IC 包含100kHz 固定频率内部振荡器，该振荡器允许使用小型磁体。其他功能包括在启动期间降低浪涌电流的软启动模式、用于改进抑制输入电压和输出负载瞬态的电流模式控制功能，以及逐周期电流限制。在额定输入电压和输出负载条件下，电源系统可确保±4% 的输出电压容差。

商品特性

无需外部组件
标准电感器和变压器系列
NPN 输出开关电流为5A，可切断65V 电压
宽输入电压范围：4V 至40V
可改进瞬态响应、线路调节和电流限制的电流模式操作
100kHz 开关频率
内部软启动功能可降低启动过程中的浪涌电流
通过电流限制、欠压锁定和热关断为输出晶体管提供保护
不同线路和负载条件下的最高系统输出电压容差为±4%
使用LM2587 并借助WEBENCH 电源设计器创建定制设计方案

应用领域

反激式稳压器
多输出稳压器
简单升压稳压器
正向转换器

优惠活动

购买数量

(45个/管，最小起订量 1 个)

个

起订量：1 个45个/管

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	4V~40V
	输出电压	1.23V~60V
	输出电流	5A
	开关频率	100kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	升压式；反激式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
