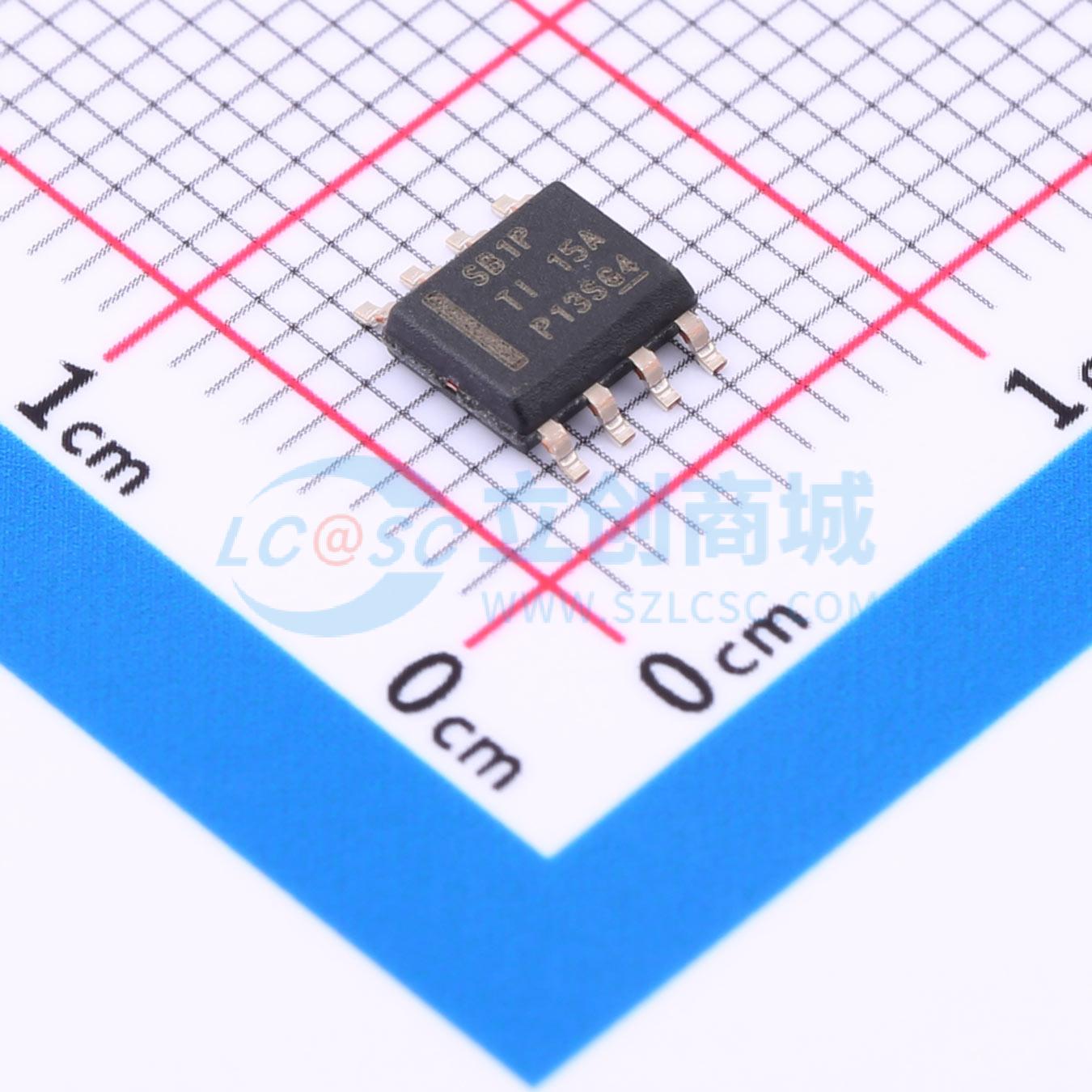

LMR16010PDDA

60V、1A降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMR16010是一款集成高侧MOSFET的60V、1A SIMPLEX SWITCHER降压稳压器。该器件具有4.3V至60V的宽输入电压范围,适用于从工业到汽车各类应用中非稳压电源的电源调节。该稳压器在休眠模式下的静态电流为40uA,非常适合电池供电类系统。并且在关断模式下具有1uA的超低电流,可进一步延长电池使用寿命。该稳压器的可调开关频率范围较宽,这使得效率或外部元件尺寸能够得到优化。内部环路补偿意味着用户不用承担设计环路补偿组件的枯燥工作。并且还能够以最大限度减少器件的外部元件数。精密使能输入简化了稳压器控制和系统电源排序。此外,该器件还内置多种保护特性:逐周期电流限制保护、应对功率过大的热感测和热关断保护以及输出过压保护。
品牌名称: TI(德州仪器)
商品型号: LMR16010PDDA
商品编号: C1355364
商品封装: SO-8-EP
包装方式: 管装
商品毛重: 0.2克(g)

商品参数

商品概述

LMR16010是一款集成高侧MOSFET的60V、1A降压稳压器。该器件具有4.3V至60V的宽输入电压范围，适用于从工业到汽车各类应用中非稳压电源的电源调节。该稳压器在休眠模式下的静态电流为40μA，非常适合电池供电类系统。并且在关断模式下具有1μA的超低电流，可进一步延长电池使用寿命。该稳压器的可调开关频率范围较宽，这使得效率或外部元件尺寸能够得到优化。内部环路补偿意味着用户不用承担设计环路补偿组件的枯燥工作，并且还能够以最大限度减少器件的外部元件数。精密使能输入简化了稳压器控制和系统电源排序。此外，该器件还内置多种保护特性：逐周期电流限制保护、应对功耗过大的热感测和热关断保护以及输出过压保护。LMR16010采用带有外露焊盘的8引脚HSOIC封装，用于实现低热阻。

商品特性

输入电压范围：4.3V至60V
1A持续输出电流
40μA超低工作静态电流
155mΩ高侧金属氧化物半导体场效应晶体(MOSFET)
电流模式控制
可调节开关频率范围：200kHz至2.5MHz
与外部时钟频率同步
内部补偿方便使用
支持高占空比运行
精密使能引脚
电源正常状态标志
关断电流：1μA
热保护、过压保护和短路保护
8引脚HSOIC PowerPAD封装

应用领域

汽车电池稳压
工业用电源
电信和数据通信系统
通用宽VIN稳压

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.3V~60V
	输出电压	800mV~50V
	输出电流	1A
	开关频率	2.5MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	40uA
	开关管(内置/外置)	内置
	输出类型	可调
