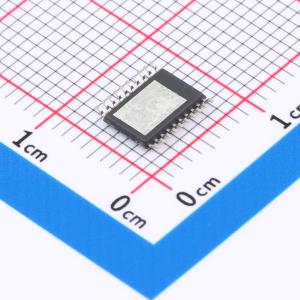

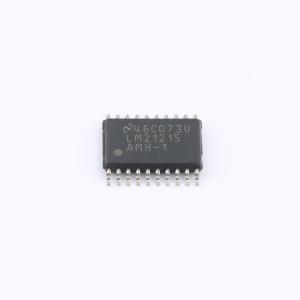

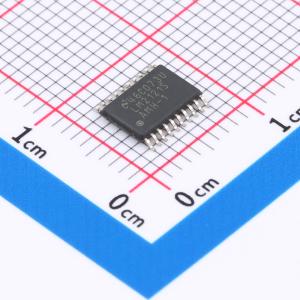

温馨提醒：图片仅供参考，商品以实物为准

LM21215AMH-1/NOPB

具有频率同步功能的2.95V至5.5V、15A、电压模式同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM21215A 具有频率同步功能的 2.95-5.5V、15A、电压模式同步降压稳压器
品牌名称: TI(德州仪器)
商品型号: LM21215AMH-1/NOPB
商品编号: C1355407
商品封装: HTSSOP-20
包装方式: 管装
商品毛重: 0.355克(g)

商品参数

商品概述

LM21215A 是一款同步降压直流/直流转换器，可在输出电压低至0.6V 时提供高达15A 的输出电流。 LM21215A 在2.95V 至5.5V 的输入电压范围内以超高效率工作，适合各种低电压系统。该电压模式控制环路具有高增益带宽误差放大器，可提供高噪声抗扰度、低占空比能力，并且可通过任何类型的输出电容器轻松进行稳定工作补偿，从而提供最大的灵活度和易用性。 LM21215A 具有内部过压保护(OVP) 和逐周期过流保护(OCP)，可提高系统可靠性。精密使能引脚和集成UVLO 支持对器件的打开进行严格的控制和定序。启动浪涌电流受内部固定或外部可调的软启动电路限制。集成开漏PGOOD 指示器可提供故障报告和电源定序。其他功能包括辅助电压轨跟踪、单调启动至预偏置负载和将开关频率同步至300kHz 和1.5MHz 范围内的外部时钟信号，适用于拍频敏感型和多稳压器应用。LM21215A 采用热增强型20 引脚HTSSOP 封装，该封装的外露焊盘焊接至PCB 以获得极低的结至板热阻。

商品特性

高效同步直流/直流转换器，输入电压范围为2.95V 至5.5V，可调输出电压范围为0.6V 至VIN，输出电流高达15A
频率同步为300kHz 至1.5MHz
集成7mΩ PMOS 降压开关，支持100% 占空比，适用于低压降电压
集成4.3mΩ NMOS 同步整流器，省去了肖特基二极管
精确±1% 内部电压基准
自动二极管仿真模式可提高轻载时的效率
单调预偏置启动
内部0.5ms 或外部可调软启动
输出电压跟踪功能
超快线路和负载瞬态响应，电压模式PWM 控制，高带宽电压环路误差放大器
具有迟滞功能的精密使能端
集成OVP、UVP、OCP 和UVLO
开漏电源正常指示器
具有迟滞功能的热关断保护
热增强型HTSSOP - 20 封装
使用LM21215A 并借助WEBENCH 电源设计器创建定制设计方案

应用领域

电信基础设施
DSP 和FPGA 内核电压电源高效POL 转换
嵌入式计算、服务器和存储

优惠活动

购买数量

(73个/管，最小起订量 1 个)

个

起订量：1 个73个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.95V~5.5V
	输出电压	600mV~5.5V
	输出电流	15A
	开关频率	500kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
