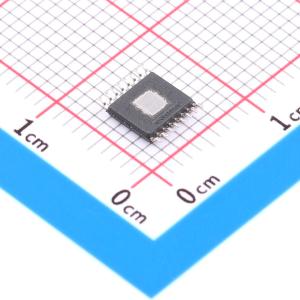

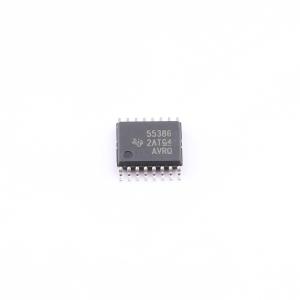

TPS55386PWP

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS55386 具有外部补偿的 4.5V 至 28V 输入、双通道 3A 输出、600kHz 降压转换器
品牌名称: TI(德州仪器)
商品型号: TPS55386PWP
商品编号: C1355423
商品封装: HTSSOP-16-EP
包装方式: 管装
商品毛重: 0.001克(g)

商品参数

商品概述

TPS55383 和 TPS55386 是双输出非同步降压转换器，能够支持3A输出应用，工作输入电压范围为4.5V至28V，输出电压范围为0.8V至输入电压的90%。这些转换器具有内部确定的工作频率和软启动时间，因此只需最少的外部元件即可提供多种功能。两个误差放大器的输出可访问，允许用户在广泛的输出滤波特性下优化反馈环路。通道1的过流保护设置为4.5A，而通道2的过流保护级别则通过将一个引脚连接到地、BP或悬空来选择。这些设置级别用于允许不需要两个输出全部负载能力的应用程序调整外部元件的规模。输出可以独立启用，也可以配置为允许按比例或顺序启动。此外，两个输出可以从不同的电源供电。

商品特性

4.5-V 至 28-V 输入范围
输出电压 0.8 V 至输入电压的 90%
输出电流高达 3 A
两个固定开关频率版本：
- TPS55383：300 kHz
- TPS55386：600 kHz
三级可选过流保护（输出 2）
0.8-V 1.75% 电压基准
2.1-ms 内部软启动
双 PWM 输出，相位差 180°
比例或顺序启动模式
可配置为双输出或两通道单输出多相，以实现 6 A 能力
85-mΩ 内部高端 MOSFET
带外部补偿的电流模式控制
脉冲逐脉冲过流保护
±148℃ 热关断保护
16 引脚 PowerPAD HTSSOP 封装

应用领域

机顶盒
数字电视
数字信号处理消费电子设备的电源

优惠活动

购买数量

(90个/管，最小起订量 1 个)

个

起订量：1 个90个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~28V
	输出电压	800mV~25.2V
	输出电流	3A
	开关频率	-
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	-
