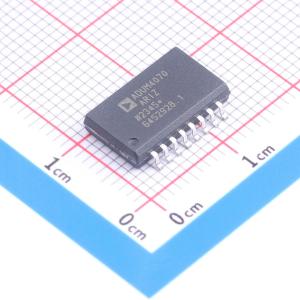

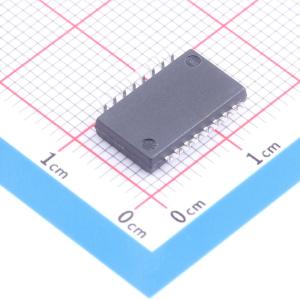

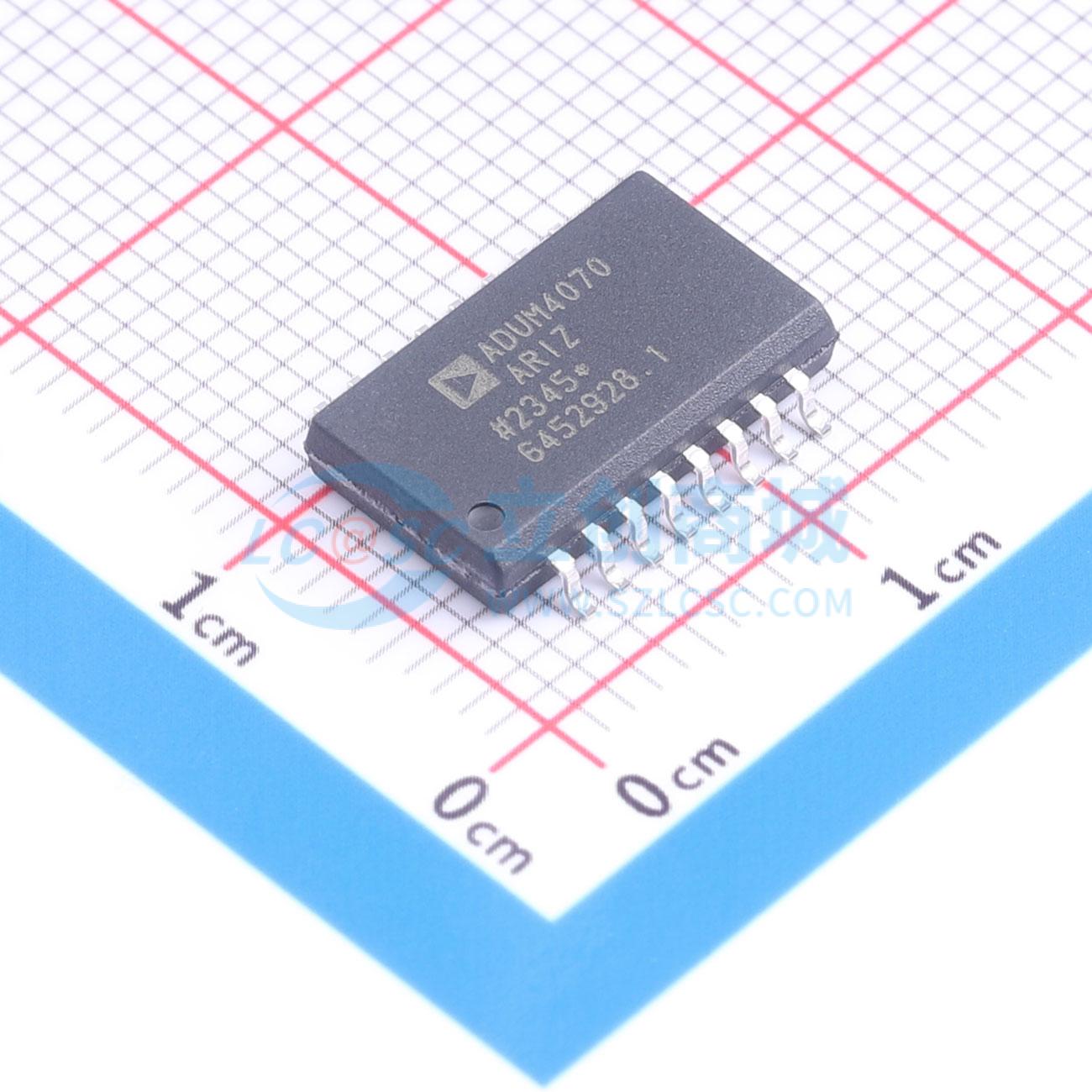

ADUM4070ARIZ

ADuM4070是一款带内部MOSFET驱动器的稳压型直流-直流隔离式电源控制器。该直流-直流控制器基于iCoupler芯片级变压器技术，具备从次级侧引入的内部隔离式PWM反馈和完整的环路补偿。这种架构无需使用光耦合器进行反馈，并能对环路进行补偿以确保稳定性。 与非稳压型隔离式直流-直流电源相比，ADuM4070隔离器可提供更稳定的输出电压和更高的效率。宽体SOIC封装中集成的完整反馈和环路补偿功能，提供了一种外形尺寸更小且爬电距离达8.3 mm的解决方案。 稳压反馈在整个输出功率范围内提供相对平坦的效率曲线。ADuM4070可实现一个直流-直流转换器，其隔离输出电压范围为3.3 V至24 V，输入电压可为5.0 V或3.3 V，输出功率最高可达2.5 W。

• 带内置补偿的隔离式PWM反馈
• 初级侧变压器驱动器，5 V输入电压时输出功率最高可达2.5 W
• 稳压可调输出：3.3 V至24 V
• 效率最高可达70%
• 200 kHz至1 MHz可调振荡器
• 上电软启动功能
• 逐脉冲过流保护
• 热关断
• 5000 V rms隔离
• 高共模瞬态抗扰度：>25 kV/μs
• 16引脚SOIC封装，爬电距离8.3 mm
• 高温工作：最高105℃
• 安全与法规认证（待完成）UL认证：根据UL 1577标准，1分钟5000 V rms CSA组件验收通知#5A VDE合格证书DIN V VDE V 0884-10 (VDE V 0884-10):2006-12

• 电源启动偏置和栅极驱动
• 隔离式传感器接口
• 过程控制
