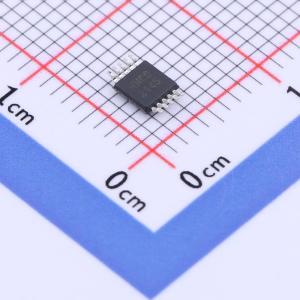

温馨提醒：图片仅供参考，商品以实物为准

MAX868EUB+

描述: 稳压型、可调节、-2倍压反相电荷泵、无电感稳压器，用于LCD偏置电源
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX868EUB+
商品编号: C1355366
商品封装: MSOP-10
包装方式: 管装
商品毛重: 0.24克(g)

商品参数

参数完善中

商品概述

MAX868反相电荷泵提供了一种低成本、紧凑型解决方案，可在1.8V至5.5V的正输入电压下产生高达 -2×VIN的稳压负电压。它采用脉冲频率调制（PFM）控制方案来生成稳压负输出电压。通过根据需要对内部450kHz振荡器进行开关控制，实现PFM操作，以维持输出电压稳定。这种独特的按需开关方案使MAX868在轻载时具有出色的效率，且不会影响其满载（高达30mA）性能，允许使用较小的电容以利用振荡器的高开关频率。 MAX868无需电感器；构建一个完整的DC-DC转换器仅需四个电容。只需添加两个电阻即可实现输出电压稳压。MAX868采用10引脚µMAX封装，高度仅为1.11mm，占用的电路板面积仅为标准8引脚SO封装的一半。

商品特性

稳压负输出电压（高达 -2×VIN）
超小型10引脚µMAX封装
高达450kHz的按需开关
30µA静态电源电流
仅需四个小型外部电容
1.8V至5.5V输入电压范围
0.1µA逻辑控制关断电流
高达30mA输出电流

应用领域

小型LCD面板
手机
无绳电话
摄像机
手持终端、个人数字助理（PDA）
医疗仪器
电池供电设备

数据手册PDF

放大查看下载PDF

交货周期

订货39-41个工作日

购买数量

(50个/管，最小起订量 1000 个)

个

起订量：1000 个50个/管

总价金额：

￥ 0.00

近期成交0单
