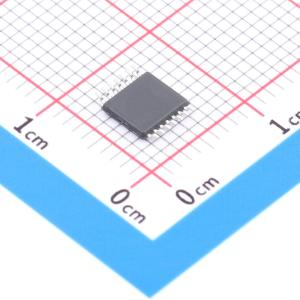

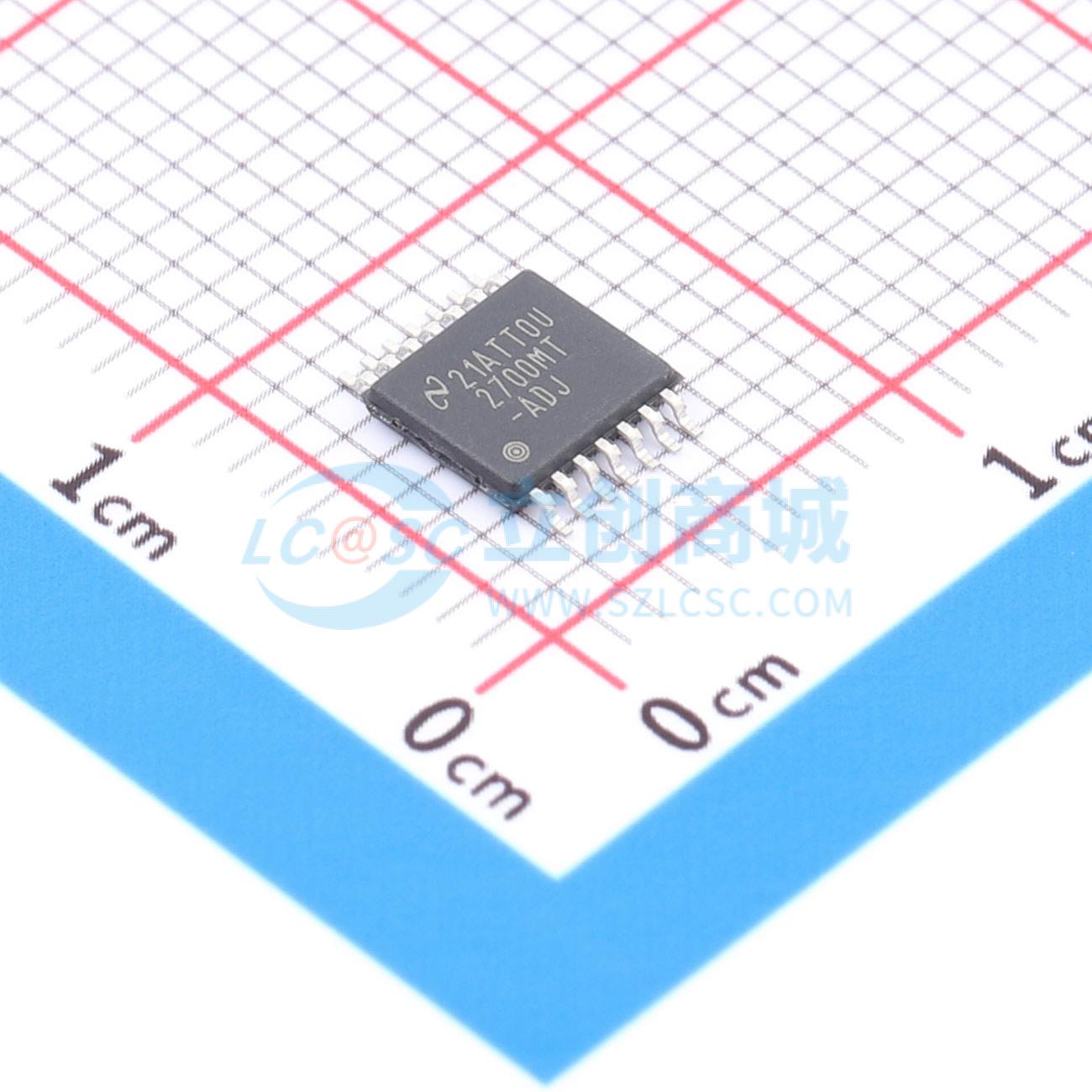

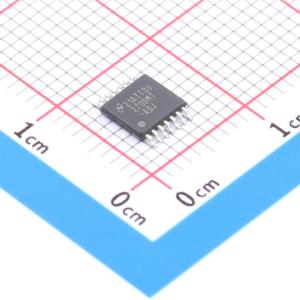

温馨提醒：图片仅供参考，商品以实物为准

LM2700MT-ADJ/NOPB

600kHz/1.25MHz、2.5A、升压 PWM 直流/直流转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM2700 600kHz/1.25MHz、2.5A、升压 PWM 直流/直流转换器
品牌名称: TI(德州仪器)
商品型号: LM2700MT-ADJ/NOPB
商品编号: C1355344
商品封装: TSSOP-14
包装方式: 管装
商品毛重: 0.204克(g)

商品参数

商品概述

LM2700是一款具有3.6A、80mΩ内部开关和可选工作频率的升压DC/DC转换器。它能够从单个锂离子电池产生8V下的500mA电流，因此是为LCD显示屏提供偏置的理想选择。LM2700可以在600kHz和1.25MHz的开关频率下工作，便于滤波并降低噪声。外部补偿引脚让用户在设置频率补偿时具有灵活性，从而可以使用小尺寸、低ESR的陶瓷电容作为输出电容。LM2700在轻负载下保持连续开关，并且在600kHz下开关静态电流为2.0mA，在1.25MHz下为3.0mA。LM2700采用低剖面14引脚TSSOP封装或14引脚WSON封装。

应用领域

LCD偏置电源
手持设备
便携式应用
GSM/CDMA手机
数码相机

优惠活动

购买数量

(94个/管，最小起订量 1 个)

个

起订量：1 个94个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.2V~12V
	输出电压	1.26V~17.5V
	输出电流	3.6A
	开关频率	600kHz；1.25MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
