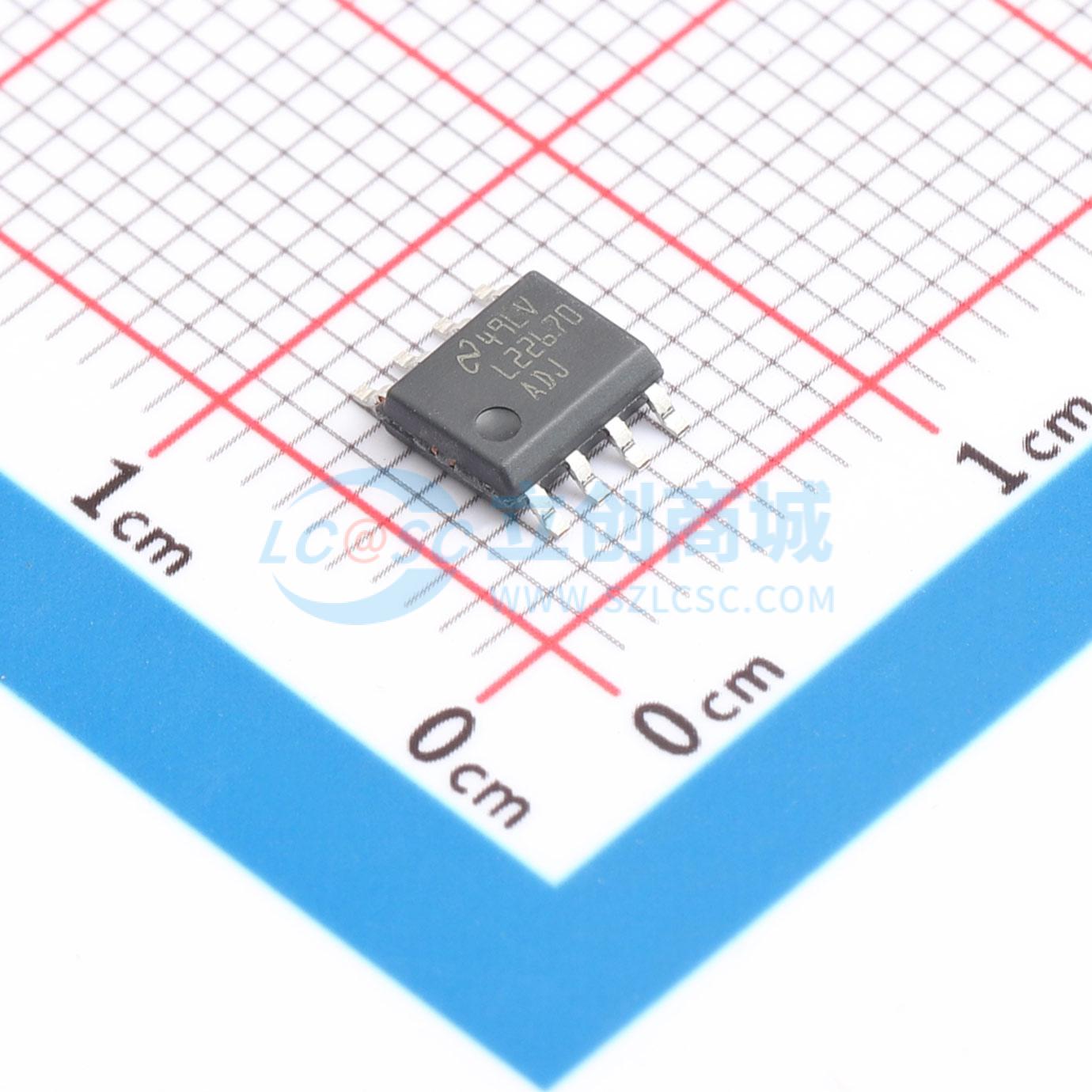

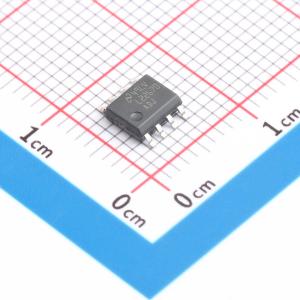

LM22670MR-ADJ/NOPB

42V、3A降压稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM22670 具有频率同步功能的 4.5V 至 42V、3A SIMPLE SWITCHER® 降压转换器
品牌名称: TI(德州仪器)
商品型号: LM22670MR-ADJ/NOPB
商品编号: C1355317
商品封装: SOPowerPAD-8
包装方式: 管装
商品毛重: 0.001克(g)

商品参数

商品概述

LM22670开关稳压器可使用最少的外部组件来提供实现高效高压降压稳压器所需的全部功能。这款稳压器易于使用，且集成了一个42V N沟道MOSFET开关，可提供高达3A的负载电流。并且特有出色的线路和负载调节以及高效率(>90%)。电压模式控制提供较短的最小接通时间，从而实现了输入和输出电压间的最宽比率。内部环路补偿意味着用户无需承担计算环路补偿组件的枯燥工作。这款稳压器提供有5V固定输出和可调输出电压两种选项。默认开关频率设为500kHz，这样便可以使用小型外部元件并且能够提供良好的瞬态响应。此外，还可以使用单个外部电阻在200kHz至1MHz的范围内对频率进行调节。内部振荡器可同步至一个系统时钟或其它稳压器的振荡器。精密使能输入可简化稳压器控制和系统电源排序。在关断模式下，稳压器流耗只有25μA（典型值）。内置软启动功能（典型值500μs）节省了外部组件。LM22670器件还内置有热关断和限流功能，可防止器件发生意外过载。

商品特性

宽输入电压范围：4.5V至42V
内部补偿电压模式控制，在使用低等效串联电阻(ESR)陶瓷电容器时可保持稳定
120mΩ N沟道金属氧化物半导体场效应晶体管(MOSFET) PFM封装
100mΩ N沟道MOSFET小外形尺寸(SO)PowerPAD™ - 8封装
输出电压选项：-ADJ（输出电压最低为1.285V），-5.0（输出电压固定为5V）
±1.5%反馈基准精度
500kHz默认开关频率
可调开关频率和同步
-40°C至125°C的工作结温范围
精密使能引脚
集成引导加载二极管
集成软启动
完全WEBE NCH(⊥)启用
LM22670 - Q1是一款汽车级产品，符合AEC - Q100 1级标准（运行结温范围为 - 40°C至 + 125°C）

应用领域

工业控制
电信和数通系统
嵌入式系统
转换自标准24V、12V和5V输入电源轨

优惠活动

购买数量

(95个/管，最小起订量 1 个)

个

起订量：1 个95个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~42V
	输出电压	-
	输出电流	3A
	开关频率	500kHz；200kHz~1MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
