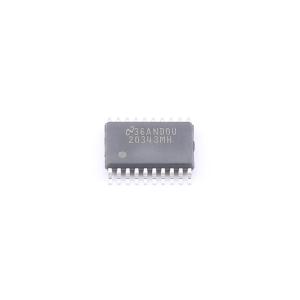

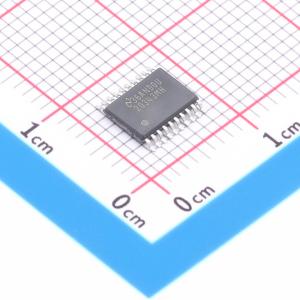

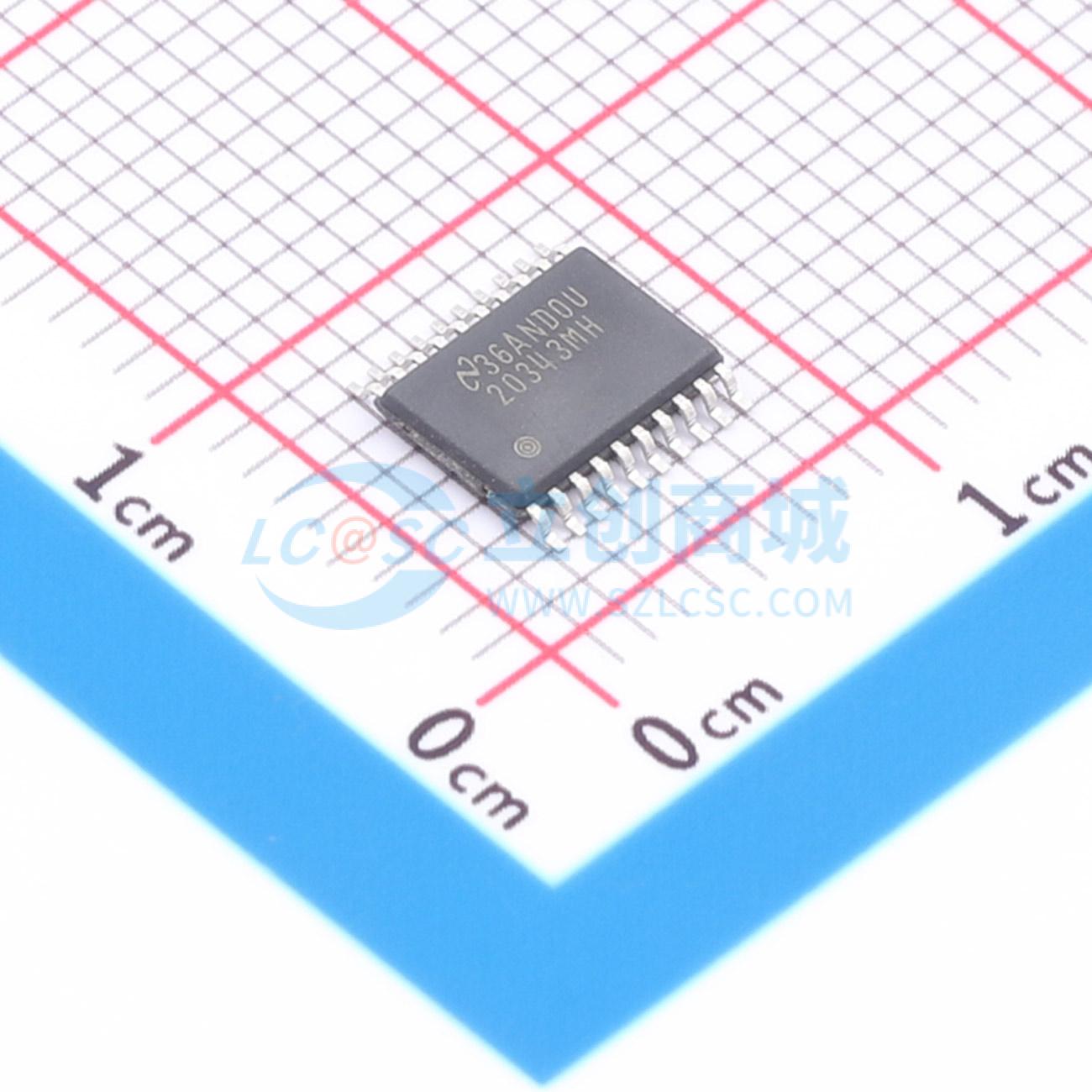

LM20343MH/NOPB

36V 3A 可调频率同步降压调节器

描述: LM20343是一款全功能同步降压调节器,支持4.5V至36V的输入电压范围,最大输出电流为3A。该器件采用电流模式控制,外部补偿简单,具有高效率和易用性。内置过压保护(OVP)和过流保护(OCP)电路,提高了系统的可靠性。频率可在250kHz至1.0MHz之间调整,适用于多轨电源架构。
品牌名称: TI(德州仪器)
商品型号: LM20343MH/NOPB
商品编号: C1355320
商品封装: HTSSOP-20-EP
包装方式: 管装
商品毛重: 0.001克(g)

商品参数

LM20343是一款全功能同步降压稳压器，能够提供高达3A的负载电流。其电流模式控制环路仅需两个外部元件即可进行补偿，既提供了高性能又易于使用。经过优化，可在4.5V至36V的输入电压范围内工作，非常适合高压系统。

具有内部过压保护（OVP）和过流保护（OCP）电路，以提高系统可靠性。精密使能引脚和集成的欠压锁定（UVLO）允许对器件的启动进行严格控制和排序。启动时的浪涌电流通过内部固定的和外部可调的软启动电路来限制。通过集成的电源良好（PGOOD）电路可以实现故障检测和电源排序。

通过将外部电阻从RT引脚连接到地，可以将的工作频率调整在250 kHz至1.0 MHz之间。

LM20343设计用于多轨电源架构中。可以通过SS/TRK引脚配置的输出电压以跟踪更高的电压轨。如果在启动时LM20343的输出预先偏置，则直到内部软启动斜坡超过反馈引脚处的电压之前，它不会吸收电流以拉低输出电压。

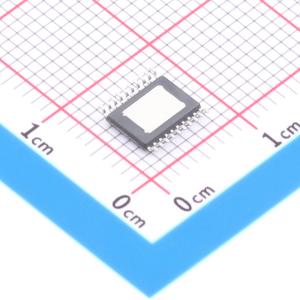

LM20343采用裸露焊盘的20引脚HTSSOP封装，可以直接焊接在PCB上，从而无需笨重的散热器。

订货3-5个工作日

(1个/管，最小起订量 20 个)

个

起订量：20 个1个/管

￥ 0.00

近期成交0单
