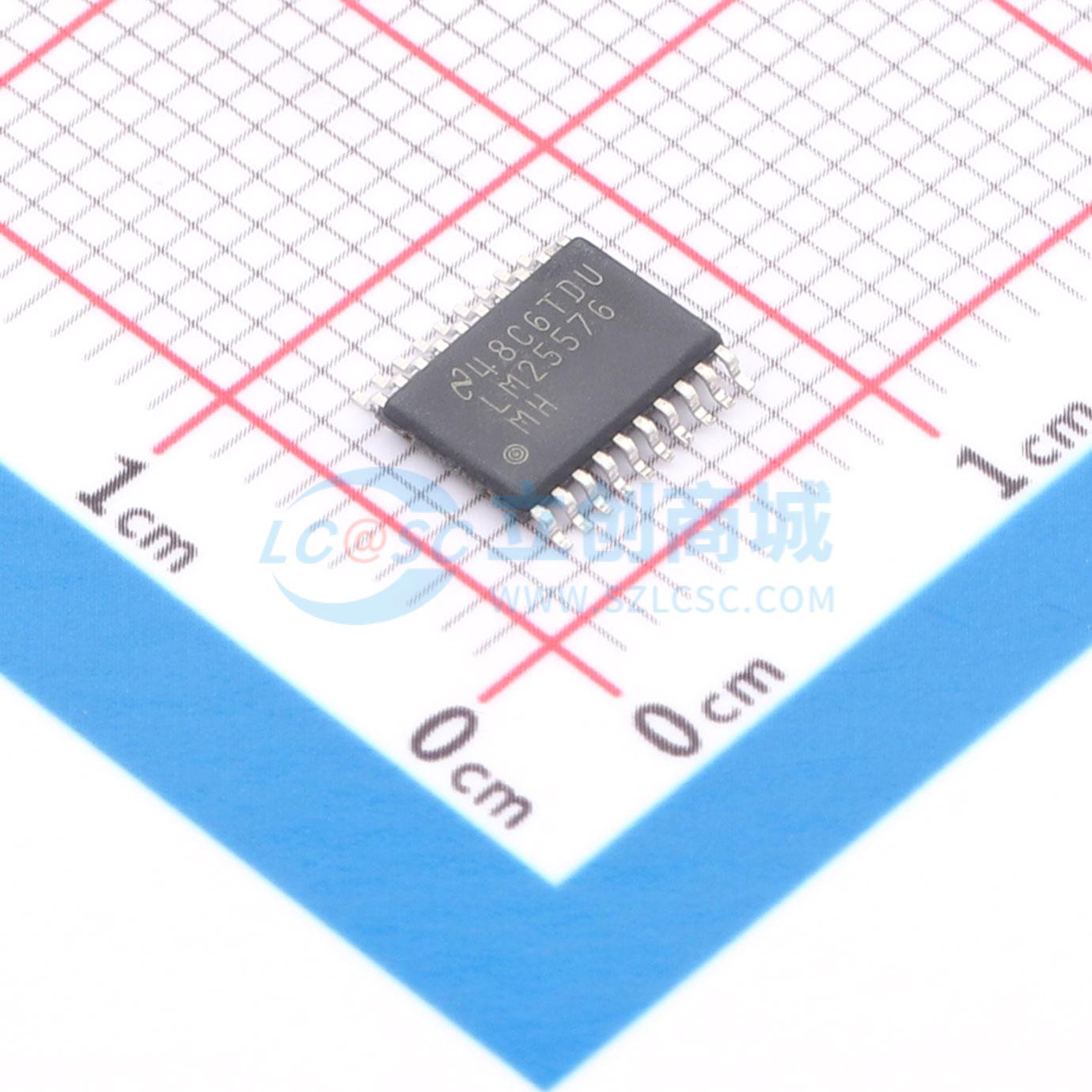

温馨提醒：图片仅供参考，商品以实物为准

LM25576MH/NOPB

42V、3A降压开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM25576是一款易于使用的降压开关稳压器,允许设计工程师使用最少的组件设计和优化可靠的电源。其工作输入电压范围为6V至42V,并集成了一个170mΩ N沟道MOSFET,可提供3A的连续输出电流。该稳压器采用仿真电流模式架构,可提供固有的线路稳定度、出色的负载瞬态响应以及简化的环路补偿特性。
品牌名称: TI(德州仪器)
商品型号: LM25576MH/NOPB
商品编号: C1355313
商品封装: HTSSOP-20-EP
包装方式: 管装
商品毛重: 0.001克(g)

商品参数

商品概述

LM25576是一款易于使用的降压开关稳压器，允许设计工程师使用一组最少的组件设计和优化可靠的电源。LM25576的工作输入电压范围为6V至42V，并且集成有一个170mΩN沟道MOSFET，可提供3A的连续输出电流。该稳压器采用仿真电流模式架构，可提供固有的线路稳定度、出色的负载瞬态响应以及简化的环路补偿特性，该特性不存在电流模式稳压器中常会出现的低占空比限制。工作频率可在50kHz至1MHz范围内进行调节，从而实现尺寸和效率优化。为降低EMI，LM25576系列的多款IC可通过频率同步引脚实现自同步或同步到外部时钟。LM25576具备逐周期电流限制、短路保护、热关断以及远程关断等特性，从而确保稳健性。该器件采用电源增强型HTSSOP - 20封装，并且配有用于散热的裸露芯片连接焊盘。LM25576受整套的WEBENCH在线设计工具支持。

商品特性

集成42V、170mΩN沟道MOSFET
6V至42V的超宽输入电压范围
低至1.225V的可调节输出电压
1.5%反馈参考电压精度
使用单个电阻器实现50kHz与1MHz之间可调的工作频率
主或从模式的频率同步
可调节软启动
仿真的电流模式控制架构
宽带宽误差放大器
内置保护
HTSSOP - 20EP（外露焊盘）
使用LM25576并借助WEBENCH电源设计器创建定制设计方案

应用领域

工业

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	6V~42V
	输出电压	1.225V~40V
	输出电流	3A
	开关频率	50kHz~1MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
