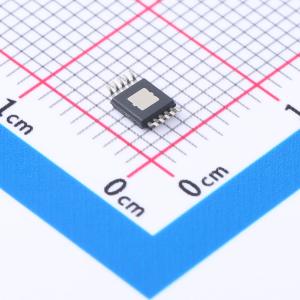

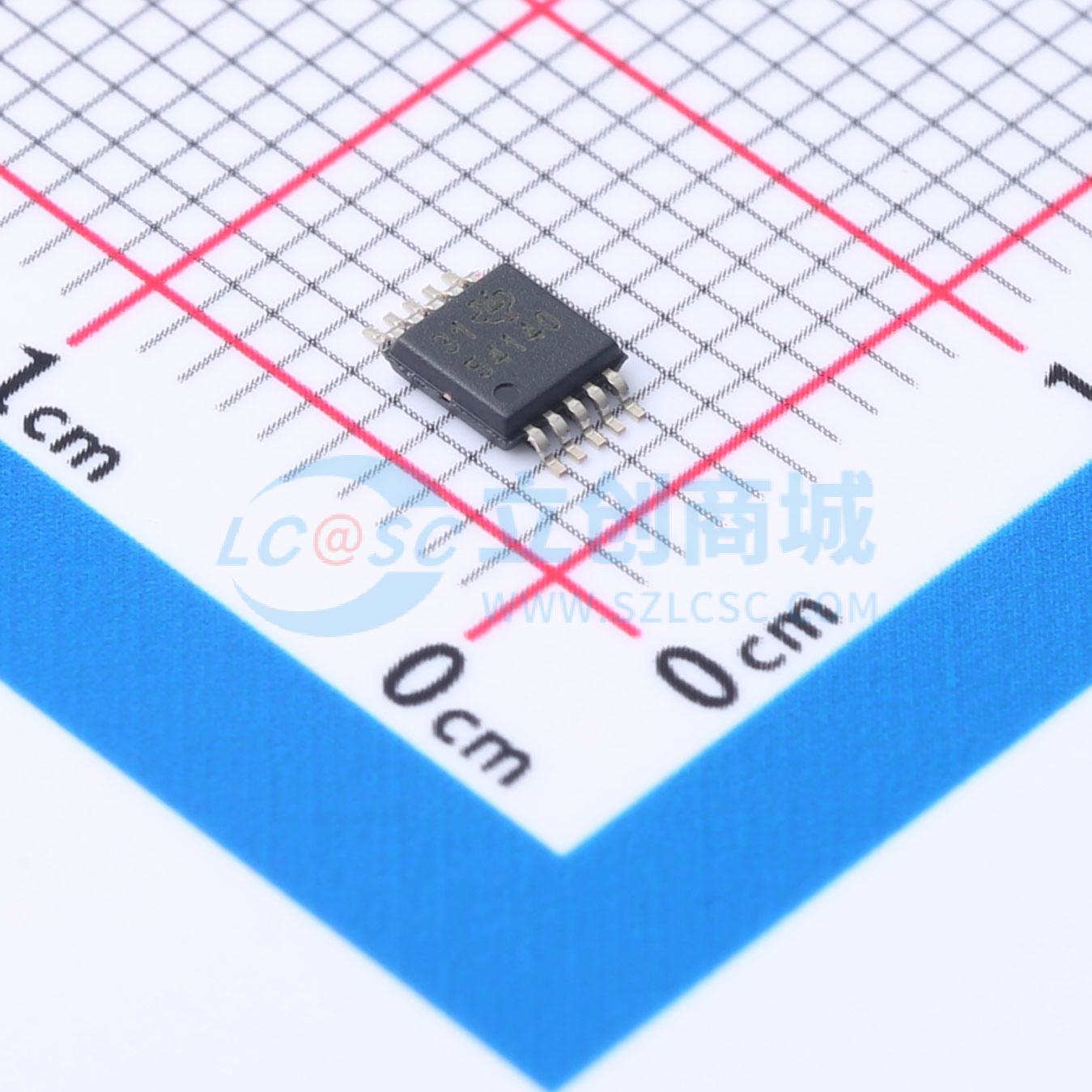

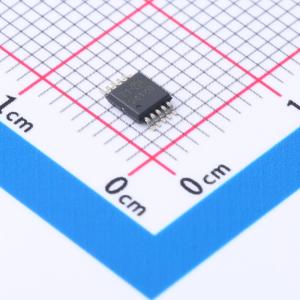

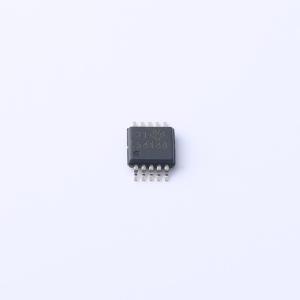

TPS54140DGQ

TPS54140 器件是一款42V、1.5A的降压（buck）稳压器，集成了高边N沟道MOSFET。为了在线路和负载瞬态期间提高性能，采用恒定频率的电流模式控制，减少了输出电容并简化了外部频率补偿设计。100kHz至2500kHz的宽开关频率在选择输出滤波组件时允许进行效率和尺寸优化。通过RT/CLK引脚接地的电阻调整开关频率。RT/CLK引脚上的内部锁相环(PLL)用于将电源开关开启与外部系统时钟的下降沿同步。

TPS54140 器件的默认启动电压约为2.5V。EN引脚具有一个内部上拉电流源，可以使用两个外部电阻来调整输入电压欠压锁定(UVLO)阈值。此外，上拉电流提供了默认条件。当EN引脚悬空时，器件可以工作。在不切换且无负载的情况下，工作电流为116μA。当器件禁用时，供电电流为1.3μA。

集成的200mΩ高边MOSFET允许高效率电源设计能够向负载提供1.5A的连续电流。TPS54140器件通过集成自举充电二极管减少了外部元件数量。集成高边MOSFET的偏置电压由BOOT到PH引脚之间的电容器提供。自举电容器电压由UVLO电路监控，当自举电压低于预设阈值时，高边MOSFET关闭。由于自举UVLO，TPS54140器件可以在高占空比下工作。输出电压可以降至低至0.8V参考电压。

TPS54140器件具有一个电源良好比较器(PWRGD)，当调节后的输出电压小于标称输出电压的92%或大于109%时，该比较器会发出信号。PWRGD引脚是一个开漏输出，在VSENSE引脚电压处于标称输出电压的94%至107%之间时解除信号，使得在使用上拉电阻时引脚可以变为高电平。

TPS54140器件利用过压电源良好比较器来最小化过度输出过压(OV)瞬态。当OV比较器激活时，高边MOSFET关闭，并被屏蔽直到输出电压低于107%。

SS/TR（慢启动/跟踪）引脚用于在加电过程中最小化浪涌电流或提供电源排序。应将一个小值电容器连接到该引脚以调整慢启动时间。对于关键电源排序要求，可以将电阻分压器连接到该引脚。在输出加电前，SS/TR引脚会被放电。这种放电确保在过温故障、UVLO故障或禁用状态下重新启动时的一致性。

TPS54140器件还在过载条件下通过过载恢复电路对慢启动电容器进行放电。当故障条件移除时，过载恢复电路从故障电压慢启动输出至标称调节电压。频率折返电路在启动和过流故障条件下降低开关频率，以帮助控制电感电流。

• 12V和24V工业及商用低功耗系统
• 售后汽车配件：视频、GPS、娱乐
