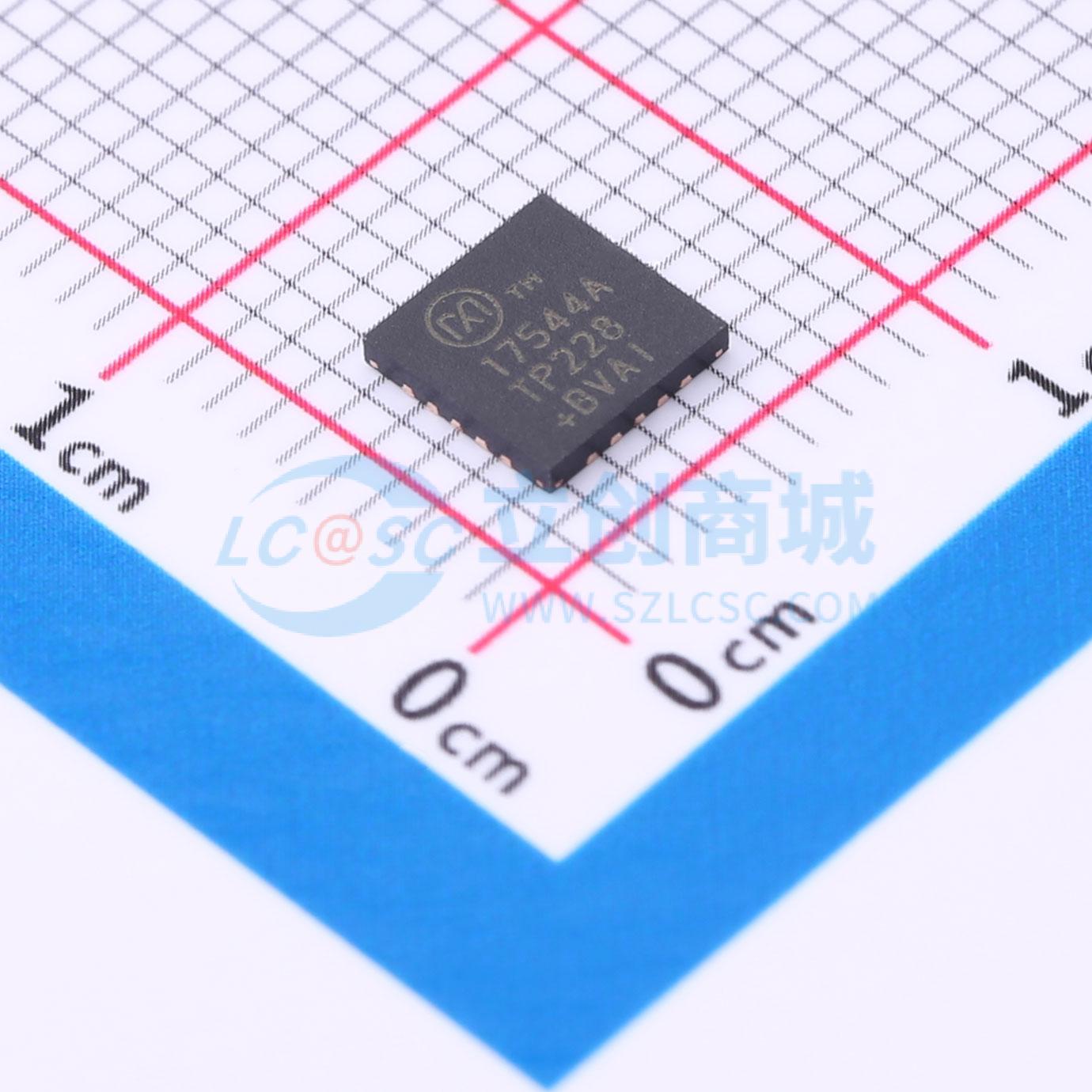

温馨提醒：图片仅供参考，商品以实物为准
MAX17544ATP+
4.5V - 42V, 3.5A, 高效同步降压 DC - DC 转换器，带内部补偿
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 4.5V–60V、3.5A、高效率、同步降压DC-DC转换器，带内部补偿、宽范围电压、3.5A同步降压转换器，带内部FET，理想用于工业应用
- 商品型号
- MAX17544ATP+
- 商品编号
- C1355290
- 商品封装
- TQFN-20(5x5)
- 包装方式
- 管装
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~42V | |
| 输出电压 | 900mV~37.8V | |
| 输出电流 | 3.5A | |
| 开关频率 | 2.2MHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃@(TJ) | |
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MAx17544高效率高压同步降压DC-DC转换器集成了MOSFET，可在4.5V至42V的输入电压范围内工作。该转换器可提供高达3.5A的电流，并生成从0.9V到0.9 x VIN的输出电压。反馈（FB）电压在-40℃至+125℃温度范围内的精度为±1.1%。
MAx17544使用峰值电流模式控制。可以在脉宽调制（PWM）、脉频调制（PFM）或不连续导通模式（DCM）控制方案下工作。
采用20引脚（5mm x 5mm）TQFN封装。提供仿真模型。
商品特性
- 减少外部组件和总成本
- 无需肖特基—同步操作
- 内部补偿适用于任何输出电压
- 内置软启动
- 全陶瓷电容器，紧凑布局
- 减少需要库存的DC-DC稳压器数量
- 宽4.5V至42V输入
- 可调0.9V至0.9 x VIN输出
- 100kHz至2.2MHz可调开关频率，支持外部同步
- 减少功耗
- 峰值效率>90%
- PFM/DCM增强轻负载效率
- 2.8μA关断电流
- 在恶劣工业环境中可靠运行
- 峰值电流限制保护
- 内置输出电压监测及复位功能
- 可编程EN/UVLO阈值
- 预偏置负载下的单调启动
- 过温保护
- 高工业级-40℃至+125℃环境工作温度范围
- -40℃至+150℃结温范围
应用领域
- 工业电源系统
- 分布式供电调节
- 高压单板系统
- 基站电源供应通用负载点
