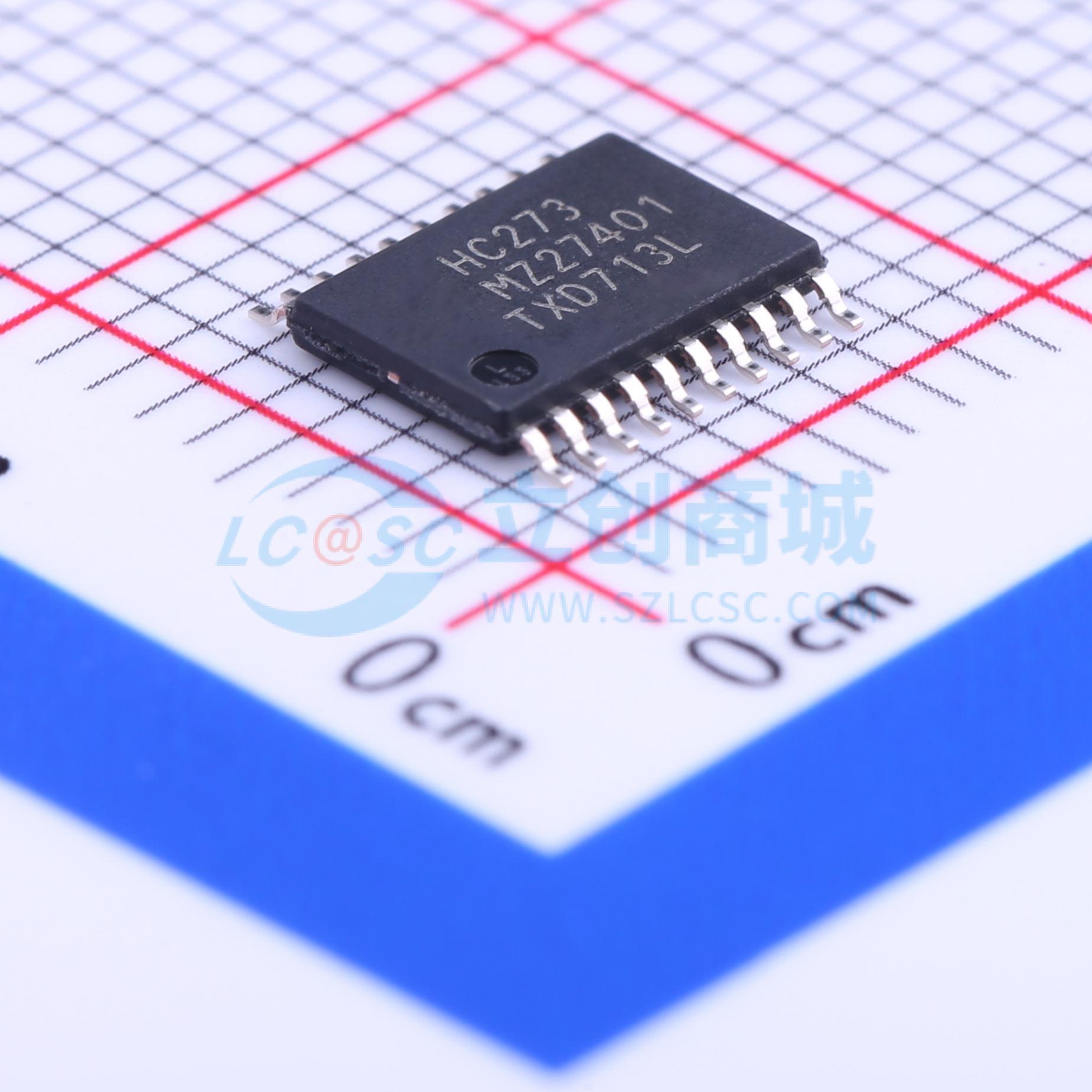

温馨提醒：图片仅供参考，商品以实物为准
74HC273PW,118
带复位的八路上升沿D型触发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 74HC273、74HCT273是一款八进制正边沿触发D型触发器。该器件具有时钟（CP）和主复位（MR）输入。在时钟（CP）由低电平向高电平转换时，若对应Dn输入满足建立时间和保持时间要求，输出Qn将呈现其状态
- 品牌名称
- Nexperia(安世)
- 商品型号
- 74HC273PW,118
- 商品编号
- C131680
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.326克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 122MHz | |
| 功能 | 复位 | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 输出类型 | - | |
| 传播延迟(tpd) | 26ns@6V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74HC系列 | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 静态电流(Iq) | 8uA | |
| 输入电容 | 3.5pF | |
| 工作温度 | -40℃~+125℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 15ns | |
| 保持时间 | 3ns |
