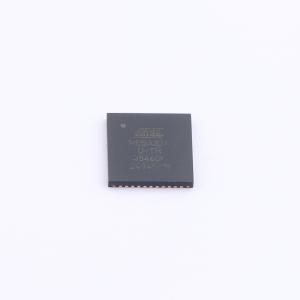

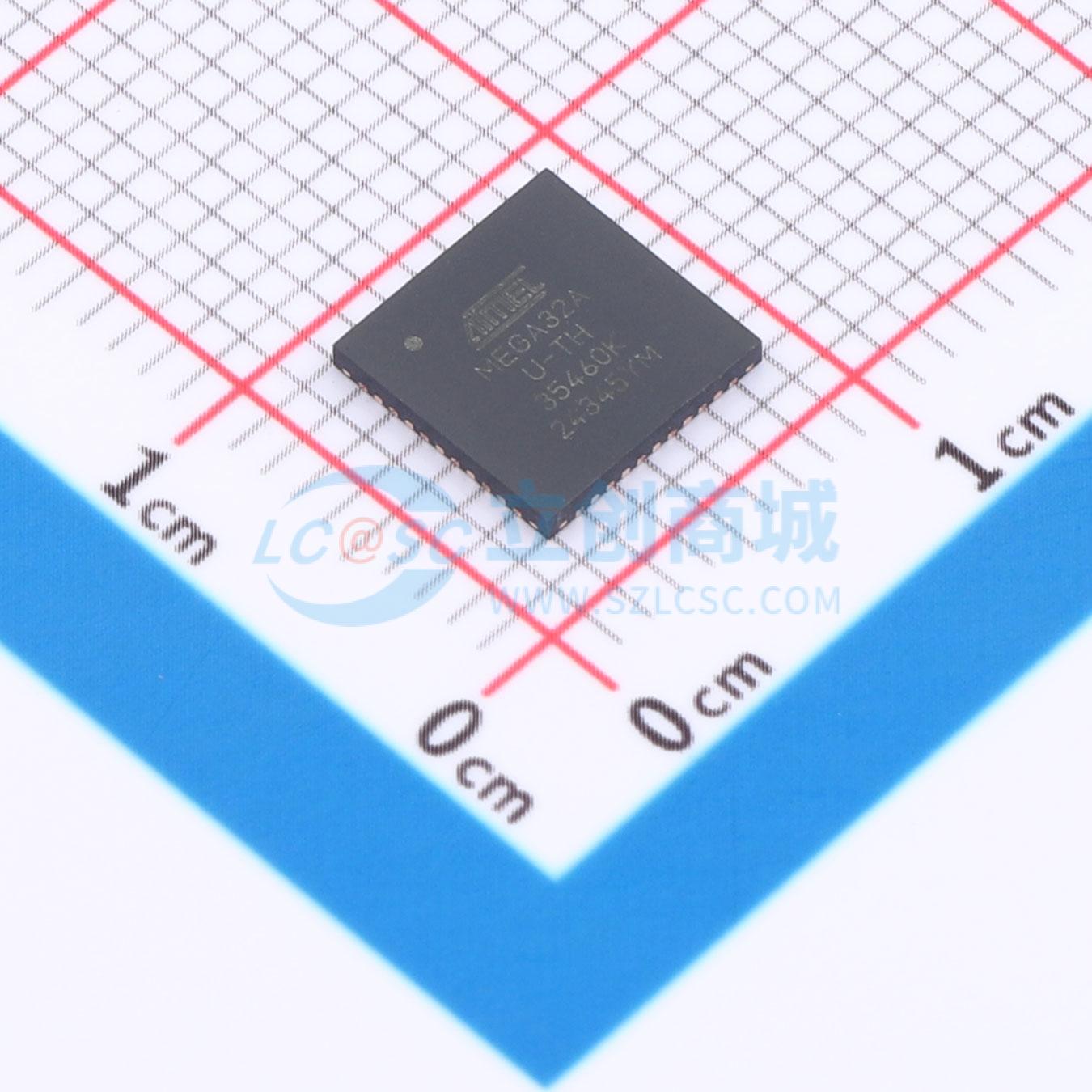

ATMEGA32A-MU
ATMEGA32A-MU
- 描述
- ATmega32A 是一款基于增强型RISC架构的低功耗CMOS 8位微控制器。通过在单个时钟周期内执行强大的指令,ATmega32A能够实现接近每MHz 1 MIPS的吞吐量,使系统设计者能够在功耗和处理速度之间进行优化。AVR核心将丰富的指令集与32个通用工作寄存器结合在一起。所有32个寄存器都直接连接到算术逻辑单元(ALU),允许在一个时钟周期内执行的一条指令中访问两个独立的寄存器。由此产生的架构在代码效率上更高,同时实现了比传统CISC微控制器快十倍的吞吐量。ATmega32A提供以下特性:32K字节的系统内可编程Flash程序存储器,具有读写同时进行的能力;1024字节EEPROM;2K字节SRAM;32条通用I/O线;32个通用工作寄存器;一个用于边界扫描、片上调试支持及编程的JTAG接口;三个灵活的带有比较模式的定时器/计数器;内部和外部中断;一个串行可编程USART;面向字节的两线串行接口;一个8通道、10位ADC(仅TQFP封装)具有可选差分输入级和可编程增益;一个带内部振荡器的可编程看门狗定时器;一个SPI串行端口;以及六种软件可选的节能模式。空闲模式停止CPU但允许USART、两线接口、A/D转换器、SRAM、定时器/计数器、SPI端口及中断系统继续运行。掉电模式保存寄存器内容但冻结振荡器,禁用所有其他芯片功能直到下一个外部中断或硬件复位为止。在省电模式下,异步定时器继续运行,允许用户在设备其余部分处于休眠状态时保持定时基准。ADC降噪模式停止CPU及除异步定时器和ADC之外的所有I/O模块,以减少ADC转换期间的开关噪声。待机模式下,晶振/谐振器振荡器运行而设备其余部分处于休眠状态。这使得可以结合快速启动与低功耗。在扩展待机模式下,主振荡器和异步定时器都继续运行。该设备采用Microchip的高密度非易失性存储技术制造。片上ISP Flash允许通过SPI串行接口使用常规非易失性存储器编程器或运行于AVR核心上的片上引导程序对程序存储器进行重新编程。引导程序可以使用任何接口下载应用程序至应用Flash存储器。当应用Flash部分更新时,引导Flash部分中的软件将继续运行,从而提供真正的读写同时操作能力。通过将8位RISC CPU与单片集成的系统内自编程Flash相结合,ATmega32A成为了一款强大的微控制器,为许多嵌入式控制应用提供了高度灵活且成本效益高的解决方案。AVR ATmega32A得到全面的程序和系统开发工具支持,包括:C编译器、宏汇编器、程序调试/仿真器、在线仿真器及评估套件。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- ATMEGA32A-MU
- 商品编号
- C1337999
- 商品封装

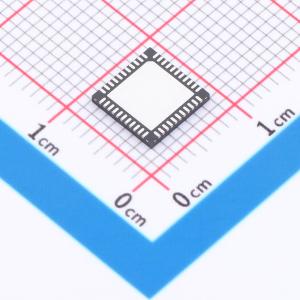

- VQFN-44(7x7)
- 包装方式
- 托盘
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | AVR | |
| CPU最大主频 | 16MHz | |
| CPU位数 | 8 Bit | |
| 程序存储容量 | 32KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 2KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | 1KB | |
| I/O数量 | 32 | |
| ADC(位数) | 10bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 2.7V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
ATmega32A 是一款基于增强型RISC架构的低功耗CMOS 8位微控制器。通过在单个时钟周期内执行强大的指令,ATmega32A能够实现接近每MHz 1 MIPS的吞吐量,使系统设计者能够在功耗和处理速度之间进行优化。
AVR核心将丰富的指令集与32个通用工作寄存器结合在一起。所有32个寄存器都直接连接到算术逻辑单元(ALU),允许在一个时钟周期内执行的一条指令中访问两个独立的寄存器。由此产生的架构在代码效率上更高,同时实现了比传统CISC微控制器快十倍的吞吐量。
ATmega32A提供以下特性:32K字节的系统内可编程Flash程序存储器,具有读写同时进行的能力;1024字节EEPROM;2K字节SRAM;32条通用I/O线;32个通用工作寄存器;一个用于边界扫描、片上调试支持及编程的JTAG接口;三个灵活的带有比较模式的定时器/计数器;内部和外部中断;一个串行可编程USART;面向字节的两线串行接口;一个8通道、10位ADC(仅TQFP封装)具有可选差分输入级和可编程增益;一个带内部振荡器的可编程看门狗定时器;一个SPI串行端口;以及六种软件可选的节能模式。空闲模式停止CPU但允许USART、两线接口、A/D转换器、SRAM、定时器/计数器、SPI端口及中断系统继续运行。掉电模式保存寄存器内容但冻结振荡器,禁用所有其他芯片功能直到下一个外部中断或硬件复位为止。在省电模式下,异步定时器继续运行,允许用户在设备其余部分处于休眠状态时保持定时基准。ADC降噪模式停止CPU及除异步定时器和ADC之外的所有I/O模块,以减少ADC转换期间的开关噪声。待机模式下,晶振/谐振器振荡器运行而设备其余部分处于休眠状态。这使得可以结合快速启动与低功耗。在扩展待机模式下,主振荡器和异步定时器都继续运行。
该设备采用Microchip的高密度非易失性存储技术制造。片上ISP Flash允许通过SPI串行接口使用常规非易失性存储器编程器或运行于AVR核心上的片上引导程序对程序存储器进行重新编程。引导程序可以使用任何接口下载应用程序至应用Flash存储器。当应用Flash部分更新时,引导Flash部分中的软件将继续运行,从而提供真正的读写同时操作能力。通过将8位RISC CPU与单片集成的系统内自编程Flash相结合,ATmega32A成为了一款强大的微控制器,为许多嵌入式控制应用提供了高度灵活且成本效益高的解决方案。
AVR ATmega32A得到全面的程序和系统开发工具支持,包括:C编译器、宏汇编器、程序调试/仿真器、在线仿真器及评估套件。
商品特性
-
高性能、低功耗的AVR 8位微控制器
-
先进的RISC架构
- 131条强大的指令
- 大多数单时钟周期执行
- 32x8通用工作寄存器
- 完全静态操作
- 在16MHz下最高可达16MIPS吞吐量
- 片上2周期乘法器
-
高耐久性的非易失性存储器段
- 32K字节的系统内自编程Flash程序存储器
- 1024字节EEPROM
- 2K字节内部SRAM
- 写/擦除次数:10,000次Flash/100,000次EEPROM
- 数据保持时间:85°C下20年/25°C下100年
- 可选的独立锁位引导代码段
- 系统内通过片上引导程序编程
- 真正的读写同时操作
- 软件安全编程锁
- 符合JTAG标准的边界扫描功能
- 广泛的片上调试支持
- 通过JTAG接口对Flash、EEPROM、熔丝和锁位进行编程
-
QTouch库支持
- 电容触摸按钮、滑块和滚轮
- QTouch和QMatrix采集
- 最多64个感应通道
-
外设特性
- 字节导向的两线串行接口
- 可编程串行USART
- 主/从SPI串行接口
- 带有独立片上振荡器的可编程看门狗定时器
- 片上模拟比较器
-
特殊微控制器特性
- 上电复位和可编程掉电检测
- 内部校准RC振荡器
- 外部和内部中断源
- 六种睡眠模式:空闲、ADC降噪、节能、断电、待机和扩展待机
-
I/O和封装
- 32条可编程I/O线
- 40引脚PDIP,44引脚TQFP,44焊盘QFN/MLF
-
工作电压
- 2.7V - 5.5V
-
速度等级
- 0 - 16MHz
-
功耗(1MHz,3V,25°C)
- 活动模式:0.6mA
- 空闲模式:0.2mA
- 断电模式:<1µA
