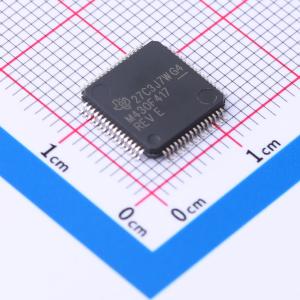

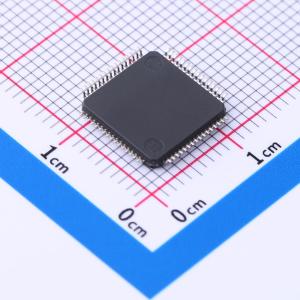

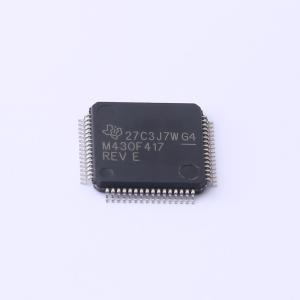

MSP430F417IPM

具有 32KB 闪存、1KB SRAM、计时器、比较器和 96 段 LCD 的 8MHz MCU

描述: MSP430F417 具有 32KB 闪存、1KB SRAM、计时器、比较器和 96 段 LCD 的 8MHz MCU
品牌名称: TI(德州仪器)
商品型号: MSP430F417IPM
商品编号: C1338025
商品封装: LQFP-64(10x10)
包装方式: 托盘
商品毛重: 0.35克(g)

商品参数

商品概述

这是一系列超低功耗微控制器，针对不同应用配置了不同的外设集合，架构结合五种低功耗模式，可延长便携式测量应用的电池续航。产品具备16位RISC CPU、16位寄存器与常数发生器，有助于提升代码效率，数控振荡器DCO可实现从低功耗模式唤醒至活跃模式的时间小于6μs。该系列微控制器配置有1个或2个内置16位定时器、1个比较器、96段LCD段驱动能力以及48个I/O引脚。

商品特性

供电电压范围为1.8V~3.6V
功耗极低：活跃模式下1MHz、2.2V条件下功耗为200μA，待机模式下功耗为0.7μA，关闭模式（保留RAM）下功耗为0.1μA
提供五种节能模式，从待机模式唤醒时间小于6μs
集成频率锁相环FLL+
采用16位RISC架构，指令周期为125ns
配备16位Timer_A，带有3个或5个捕获/比较寄存器，Timer_A5仅在特定型号中配备
集成96段LCD驱动器
片上集成比较器、欠压检测器、电源电压监控器，可编程电平检测仅在特定型号提供
支持板上串行编程，无需外部编程电压，可通过安全熔丝实现可编程代码保护，闪存型号支持引导加载程序
不同型号具有不同存储规格：MSP430C412为4KB ROM、256B RAM；MSP430C413为8KB ROM、256B RAM；MSP430F412为4KB+256B Flash、256B RAM；MSP430F413为8KB+256B Flash、256B RAM；MSP430F415为16KB+256B Flash、512B RAM；MSP430F417为32KB+256B Flash、1KB RAM
提供64引脚QFP封装和64引脚QFN封装
CPU内置16个寄存器，可缩短指令执行时间，寄存器到寄存器操作执行时间为1个CPU时钟周期；其中4个寄存器分别专用作程序计数器、栈指针、状态寄存器和常数发生器，其余为通用寄存器；外设通过数据、地址、控制总线连接CPU，可支持所有指令操作
指令集包含51条指令，支持三种指令格式、七种寻址模式，可操作字数据和字节数据
支持六种可软件配置的工作模式，包含1种活跃模式和五种低功耗模式；中断事件可将器件从任意低功耗模式唤醒，完成请求处理后可返回低功耗模式

应用领域

采集模拟信号、转换数字值、处理并传输数据的传感器系统
工业仪表
计数应用
手持式仪表

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	MSP430 CPU16
	CPU最大主频	8MHz
	CPU位数	16 Bit
	程序存储容量	32KB
	程序存储器类型	FLASH

	属性	参数值
	RAM容量	1KB
	EEPROM容量	-
	I/O数量	48
	振荡器类型	内置
	工作电压	1.8V~3.6V
	工作温度	-40℃~+85℃
