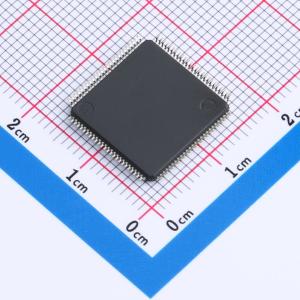

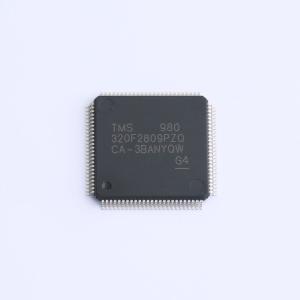

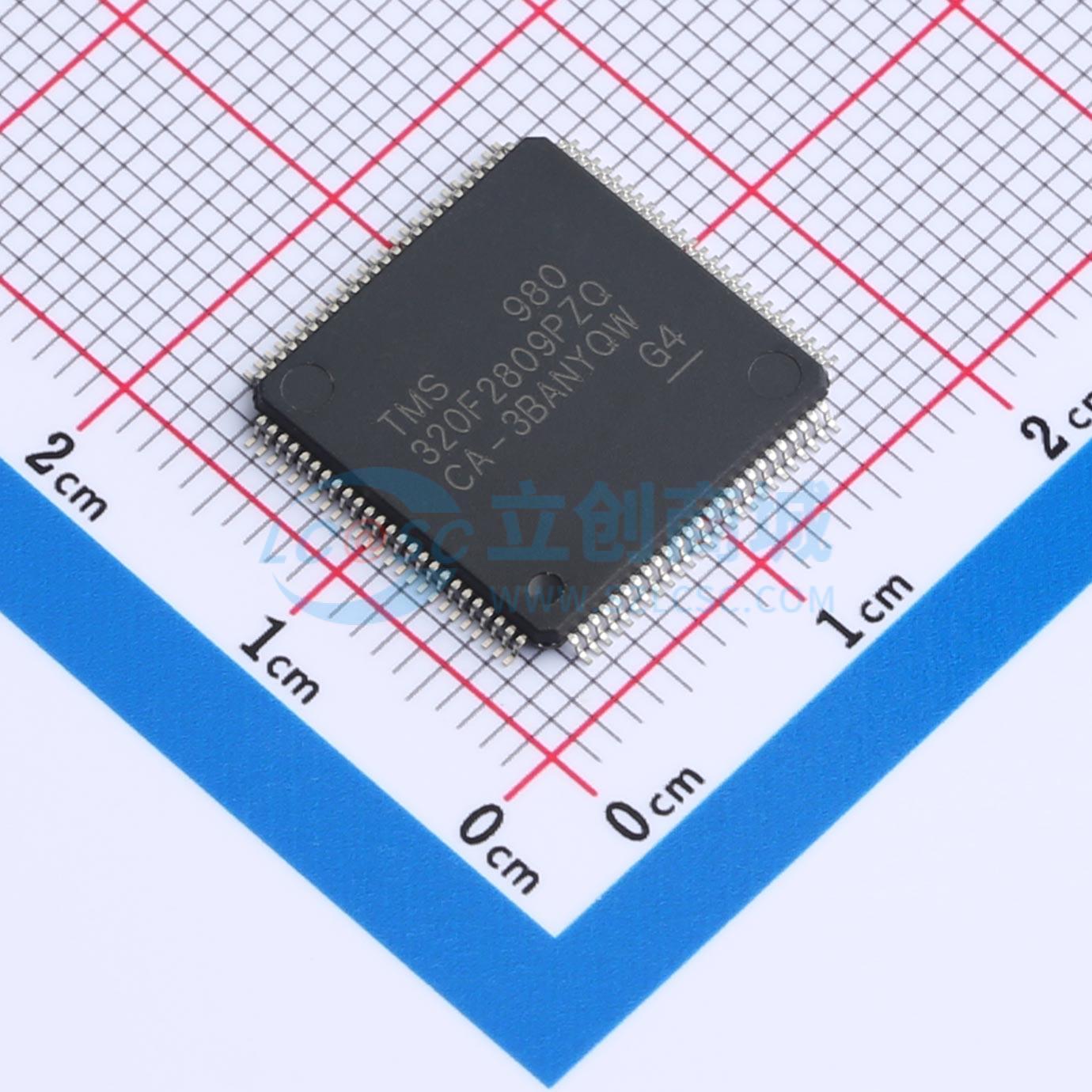

Name: TI(德州仪器) TMS320F2809PZQ
Brand: TI(德州仪器)
SKU: C1338018
Price: 196.1 CNY
Availability: OutOfStock

高性能静态CMOS技术
100 MHz (10-ns周期时间)
60 MHz (16.67-ns周期时间)
低功耗 (1.8-V内核, 3.3-V I/O) 设计
JTAG边界扫描支持
IEEE标准1149.1-1990标准测试访问端口和边界扫描架构
高性能32位CPU (TMS320C28x)
16x16和32x32 MAC操作
16x16双MAC
哈佛总线架构
原子操作
快速中断响应和处理
统一内存编程模型
代码高效 (在C/C++和汇编中)
片上内存
F2809: 128Kx16闪存, 18Kx16 SARAM；F2808: 64Kx16闪存, 18Kx16 SARAM；F2806: 32Kx16闪存, 10Kx16 SARAM；F2802: 32Kx16闪存, 6Kx16 SARAM；F2801: 16Kx16闪存, 6Kx16 SARAM；F2801x: 16Kx16闪存, 6Kx16 SARAM
1Kx16 OTP ROM (仅闪存设备)
C2802: 32Kx16 ROM, 6Kx16 SARAM；C2801: 16Kx16 ROM, 6Kx16 SARAM
引导ROM (4K x 16)
带有软件引导模式 (通过SCI, SPI, CAN, I2C和并行I/O)
标准数学表
时钟和系统控制
片上振荡器
看门狗定时器模块
任何GPIO A引脚可连接到三个外部核心中断之一
支持所有43个外设中断的外设中断扩展 (PIE) 块
字节序: 小端
128位安全密钥/锁
保护闪存/OTP/L0/L1块
防止固件逆向工程
三个32位CPU定时器
增强型控制外设
多达16个PWM输出
多达6个具有150-ps MEP分辨率的HRPWM输出
多达四个捕获输入
多达两个正交编码器接口
多达六个32位/六个16位定时器
串口外设
多达4个SPI模块
多达2个SCI (UART) 模块
多达2个CAN模块
一个I2C总线
12位ADC, 16通道
2x8通道输入多路复用器
两个采样保持器
单/同时转换
快速转换速率: 80 ns - 12.5 MSPS (仅F2809)；160 ns - 6.25 MSPS (280x)；267 ns - 3.75 MSPS (F2801x)
内部或外部参考
多达35个可单独编程、复用的GPIO引脚，带有输入滤波
高级仿真特性
分析和断点功能
通过硬件进行实时调试
开发支持包括
ANSI C/C++编译器/汇编器/链接器
Code Composer Studio IDE
SYS/BIOS
数字电机控制和数字电源软件库
低功耗模式和节能
支持IDLE, STANDBY, HALT模式
禁用单个外设时钟
封装选项
薄四方扁平封装 (PZ)
MicroStar BGA (GGM, ZGM)
温度选项
A: -40°C至85°C (PZ, GGM, ZGM)
S: -40°C至125°C (PZ, GGM, ZGM)
Q: -40°C至125°C (PZ) (汽车应用AEC-Q100认证)

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	其他
	CPU最大主频	100MHz
	CPU位数	32 Bit
	程序存储容量	256KB
	程序存储器类型	FLASH
	RAM容量	18KB

	属性	参数值
	EEPROM容量	-
	I/O数量	35
	ADC(位数)	12bit
	振荡器类型	内置
	工作电压	1.71V~1.89V
	工作温度	-40℃~+125℃
