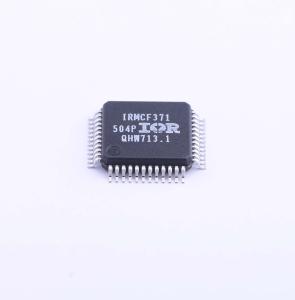

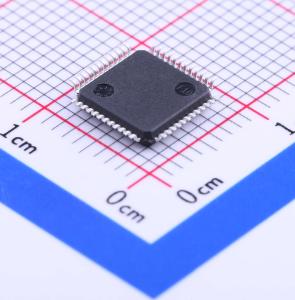

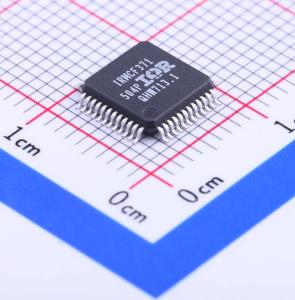

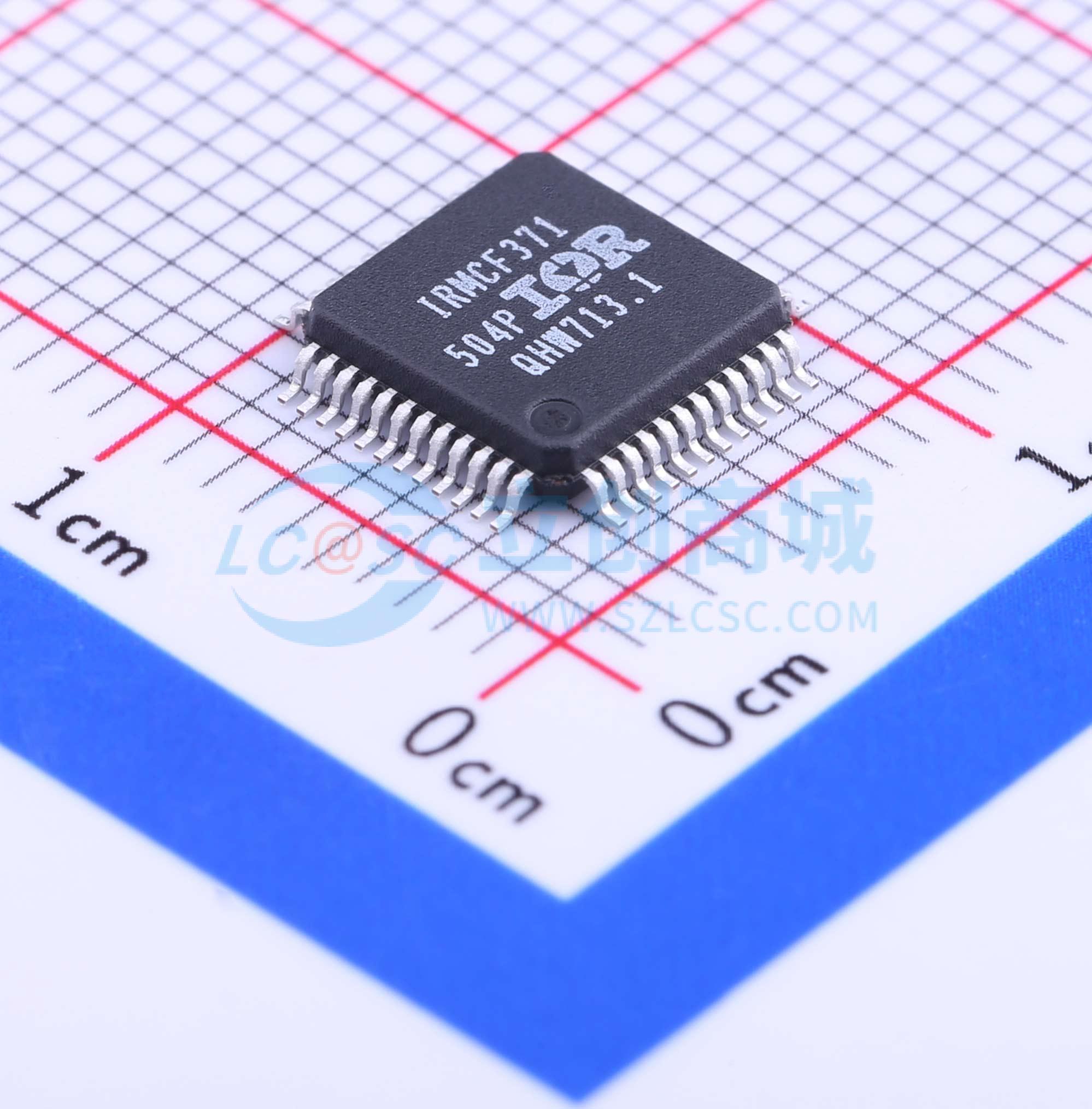

IRMCF371TR

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: Infineon(英飞凌)
商品型号: IRMCF371TR
商品编号: C131473
商品封装: QFP-48(7x7)
包装方式: 编带
商品毛重: 0.336克(g)

商品参数

商品概述

IRMCF371是一款基于高性能RAM的运动控制IC，主要为家电应用而设计。它旨在为先进的变频家电电机控制提供低成本、高性能的控制解决方案。IRMCF371包含两个计算引擎。一个是用于永磁电机无传感器控制的运动控制引擎（MCETM）；另一个是8位高速微控制器（8051）。这两个计算引擎集成在一个单芯片中。MCETM包含一系列控制元件，如比例积分器、矢量旋转器、角度估计器、乘/除法器、低损耗空间矢量脉宽调制（SVPWM）、单分流电流反馈（IFB）。用户可以使用图形编译器连接这些控制元件来编写运动控制算法。无传感器控制算法的关键组件，如角度估计器，以完整的预定义控制块形式在硬件中实现。还提供了一种独特的模拟/数字电路和算法，以完全支持单分流电流重构。8051微控制器执行2周期指令（在120MHz时可达60MIPS）。MCE和8051微控制器通过双端口RAM连接，以处理信号监测和命令输入。用于MCETM的先进图形编译器无缝集成到MATLAB/Simulink环境中，同时支持第三方基于JTAG的仿真工具用于8051开发。IRMCF371采用小型QFP48引脚无铅封装。

商品特性

MCETM（运动控制引擎）——基于硬件的计算引擎，用于永磁交流电机的高效正弦无传感器控制
支持内置式和表面式永磁电机
内置用于单分流电流反馈重构的硬件外设
无需外部电流或电压感应运算放大器
三相/两相空间矢量脉宽调制
模拟输出（PWM）
嵌入式8位高速微控制器（8051），用于灵活的I/O和人机控制
用于仿真/调试的JTAG编程端口
串行通信接口（UART）
I2C/SPI串行接口
带独立模拟时钟的看门狗定时器
三个通用定时器/计数器
两个特殊定时器：周期定时器、捕获定时器
外部EEPROM和内部RAM便于调试和代码开发
引脚与OTP-ROM版本的IRMCK371兼容
1.8V/3.3V CMOS

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

近期成交0单

	属性	参数值
	商品目录	无刷直流(BLDC)电机驱动芯片
	工作电压	-

	属性	参数值
	接口类型	UART；SPI；I2C
	工作温度	-40℃~+85℃
