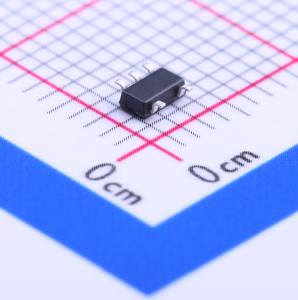

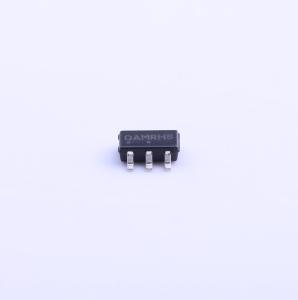

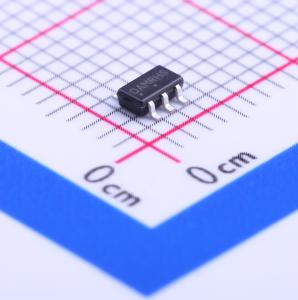

温馨提醒：图片仅供参考，商品以实物为准
NCP1406SNT1G
升压DC-DC转换器 停产
- 描述
- NCP1406是一款单片升压DC-DC转换器,采用脉冲频率调制（PFM）方案,具有恒定峰值电流控制。它集成了0.8A、0.7Ω的内部功率开关和感应电阻,用于监测电感电流。该控制方案在整个负载电流范围内保持高效率。输入电压范围为1.4V至5.5V,能够从锂离子电池或两节碱性电池供电。NCP1406能够将电压提升至25V,并提供1W输出功率,适用于小型和大型OLED面板的偏置,以及串联白色LED的驱动。芯片还具有使能引脚,允许用户控制设备以延长待机时的电池寿命,并可通过脉宽调制用于白色LED应用。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCP1406SNT1G
- 商品编号
- C129720
- 商品封装
- TSOP-5-1.5mm
- 包装方式
- 编带
- 商品毛重
- 0.038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 1.4V~5.5V | |
| 输出电压 | 1.4V~25V | |
| 输出电流 | 25mA | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 15uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
NCP1406是一种单片升压DC-DC转换器，采用具有恒定峰值电流控制的脉冲频率调制（PFM）方案。它集成了一个0.8 A、0.7 Ω的内部功率开关和感应电阻来监测电感电流。这种控制方案在整个负载电流范围内保持高效率。宽输入电压范围从1.4 V到5.5 V，使用户可以从锂离子电池或两节碱性镍氢电池供电。其能够将电压提升至25 V，并提供1 W输出功率，这使得NCP1406成为偏置小型和大型OLED面板的理想解决方案。也非常适合用于串联大量白光LED的偏置。芯片使能引脚允许用户在待机期间控制设备以延长电池寿命，并且可以为白光LED应用进行脉宽调制。NCP1406的多功能性使其不仅可以配置为升压转换器，还可以作为逆变器和降压转换器使用。此解决方案采用节省空间的TSOP-5封装。
商品特性
- 在 VOUT=25 V、IOUT=25 mA、VIN=5 V 时效率为 87%
- 可调输出电压高达 25 V
- 0.8 A，26 V 内部电源开关
- 工作输入电压范围从 1.4 V 到 5.5 V
- 无负载时的典型低启动电压为 1.8 V
- 低工作电流为 15 μA（非切换状态）
- 低关断电流为 0.3 μA
- 工作开关频率高达 1 MHz
- 输出电压软启动
- 热关断保护
- 这些是无铅设备
- NCV 前缀适用于汽车和其他需要独特场地和控制变更要求的应用；符合 AEC-Q100 标准并具备 PPAP 能力
应用领域
- LCD 显示偏压电源
- 小型和大型 OLED 显示驱动器
- 背光显示的白光 LED 驱动器
- 个人数字助理 (PDA)
- 移动应用：手机、数码相机、PDA、游戏和便携式视频播放器
