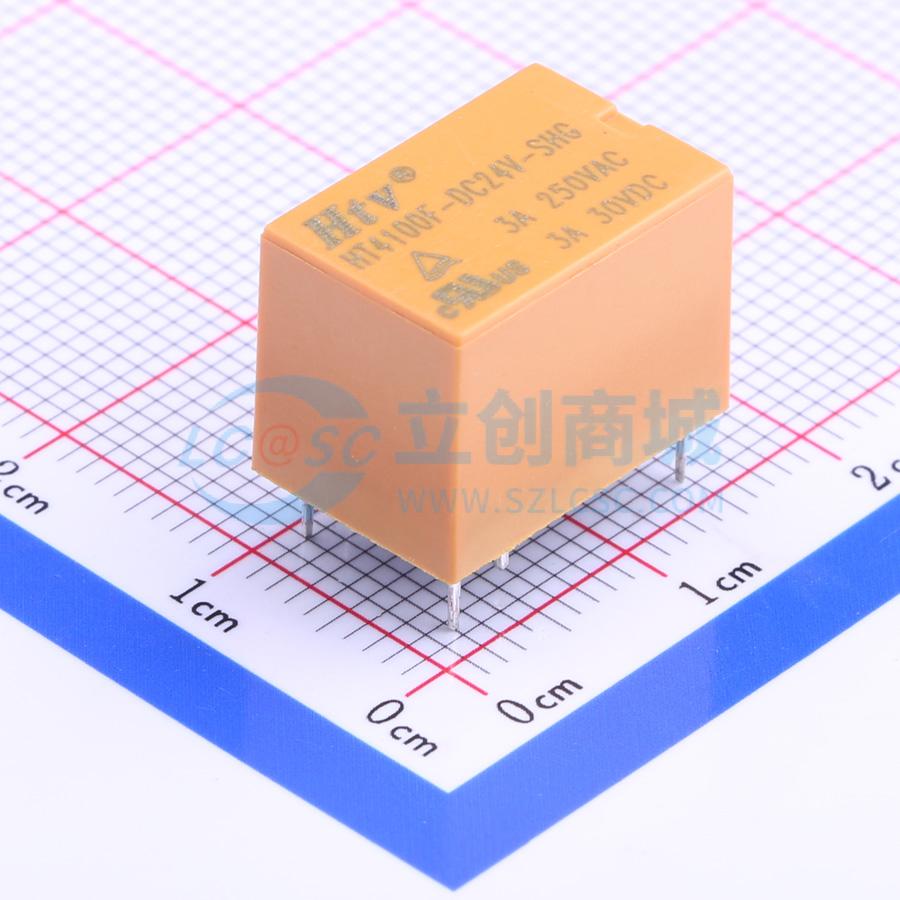

HT4100F-DC24V-SHG
继电器
- 品牌名称
- HTV(博粤)
- 商品型号
- HT4100F-DC24V-SHG
- 商品编号
- C126930
- 商品封装
- DIP,15.5x10.5mm
- 包装方式
- 管装
- 商品毛重
- 5.48克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率继电器 | |
| 线圈电压 | 24V | |
| 触点形式 | 一组转换:1C(单刀双掷-转换) | |
| 引脚数 | 6 | |
| 触点容量(电阻负载) | 3A@250VAC；3A@30VDC | |
| 最大切换电压 | - | |
| 额定线圈功率 | 360mW | |
| 触点材料 | - |
| 属性 | 参数值 | |
|---|---|---|
| 最大切换电流 | - | |
| 线圈类型 | 无极性-单线圈 | |
| 线圈电阻 | - | |
| 接触电阻 | 100mΩ | |
| 动作时间 | 6ms | |
| 释放时间 | 4ms | |
| 工作温度 | -25℃~+75℃ |
商品特性
- 安全认证: Safety Standard: C-UL TUV
- 接点间隙: 最小 0.18 mm
- 接点阻抗: 初始值最大 100mΩ；流通电流 1A、开路测试电压: 6VDC；使用电压下降法量测
- 接点容量: 250VAC Cosφ = 1，可通过电流为 3 安培；30VDC，可通过电流为 3 安培
- 额定电压: 3VDC、5VDC、6VDC、9VDC、12VDC、24VDC
- 感动电压: (0.2W、0.36W 当电压渐渐施加于继电器时接点之动作电压，为额定电压之 75%；0.15W 为额定电压的 80%)
- 开放电压: (当额定电压渐渐的减少时接点放开之电压，为额定电压之 10%)
- 最大应加电压: (为额定电压之 130%) V DC
- 动作时间: 在施加额定电压时最大为 6 milliseconds
- 开放时间: 在额定电压突然消失时最大为 4 milliseconds
- 线圈温升: 在空载时线圈施加最大可允许电压，待温度稳定后量测的温度不可超过 40℃(不包含环境温度)
- 电气寿命: 3A/250VAC Cosφ = 1，施加额定电压时，有 100,000 次以上之电气寿命；3A/30VDC，施加额定电压时，有 100,000 次以上之电气寿命
- 机械寿命: 在无负载的情况下有 10,000,000 次以上之机械寿命
- 最大操作频率 电气: 每分钟 30 次；机械: 每分钟 300 次
- 介质耐压: 接点对接点间: 500VAC，50/60 Hz，漏电流小于 1mA，持续一分钟；线圈对接点间: 1,000VAC，50/60 Hz，漏电流小于 1mA，持续一分钟
- 绝缘阻抗: 在施加 500VDC 绝缘阻抗之量测值需≧100 MΩ
- 振动 I（强度）: 线圈在未通电状态下，双振幅 1.5 mm，整个频率范围在 1 分钟内从 10 到 55 Hz 再回到 10 Hz，在三个相互垂直的轴上各进行 2 小时（共 6 小时），测试后结构和外观不应有任何变形，且电气规格应符合要求
- 振动 II (稳定性): 线圈在通电状态下，双振幅宽度是 1.5 mm，震动频率在一分钟内由 10HZ~55HZ~10HZ，XYZ 各方向进行 5 分钟，实验中不得有误(接点断开时间不可超过 1 mS)，实验后外观，构造不可异常，且电气功能需符合规格之要求
- 耐冲击性 I（强度）: 线圈在无激磁状态加速度 1000m/s² 冲击情况下，XYZ 各方向进行 5 次，实验后外观，构造不可异常，且电气功能需符合规格之要求
- 耐冲击性 II (稳定性): 线圈在激磁状态加速度 100m/s² 冲击情况下，XYZ 各方向进行 2 次，实验中不得有误(接点断开时间不可超过 1 mS)，实验后外观，构造不可异常，且电气功能需符合规格之要求
- 使用温度范围: -25 到 +75°C，使用温度范围是代表继电器在线圈之动作电压范围内可以持续动作的温度范围 (在低温时无水滴凝结现象)
- 储存温度范围: 继电器可在无损坏的情况下储存的环境温度范围 (在低温时无水滴凝结现象)
