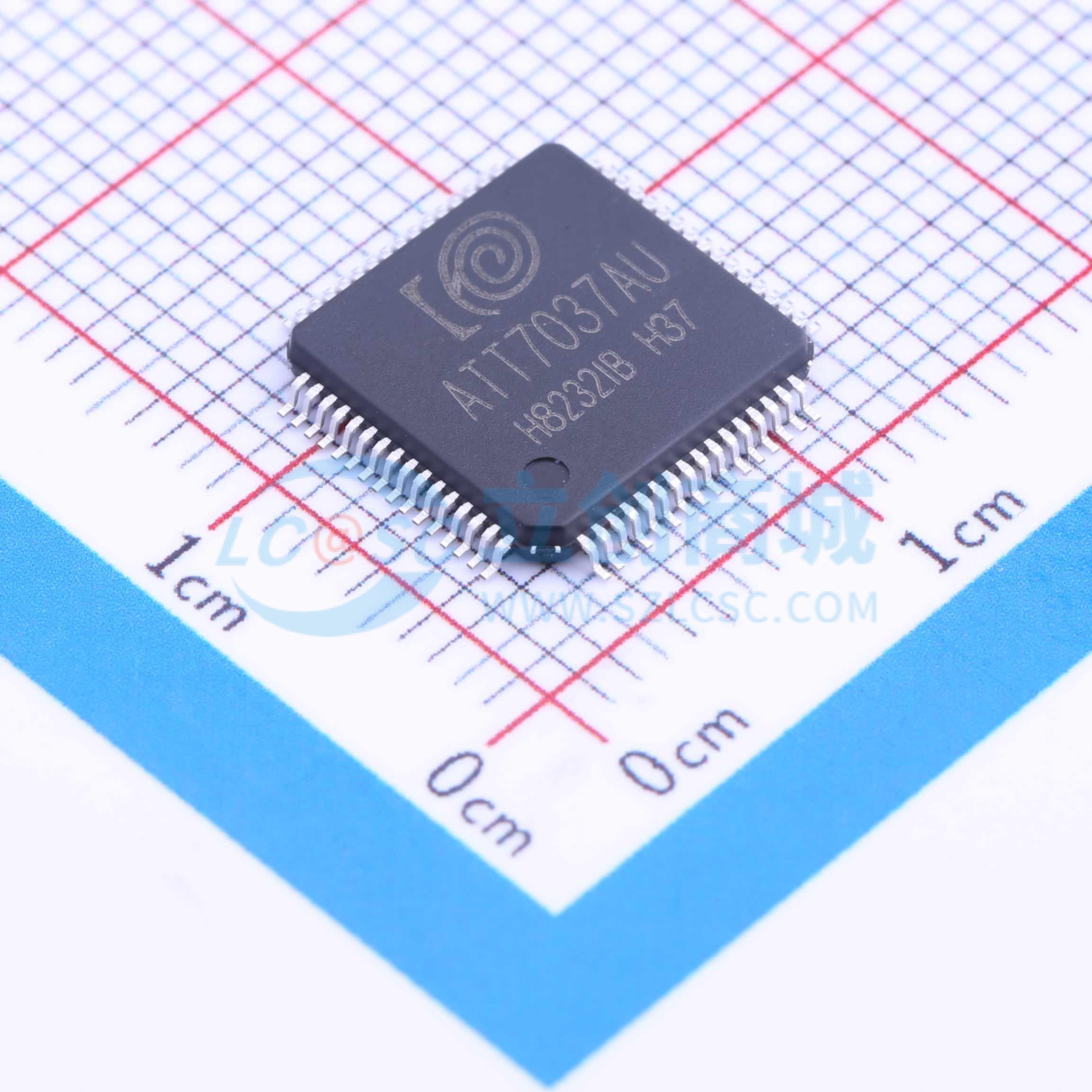

ATT7037AU

停产 ATT7037AU

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: 钜泉光电
商品型号: ATT7037AU
商品编号: C126775
商品封装: LQFP-64(10x10)
包装方式: 托盘
商品毛重: 0.1克(g)

商品参数

商品概述

ATT7035AU/37AU/37BU 是一颗低功耗高性能的单相多功能计量SOC 芯片，片内集成单相计量（3 路ADC）、CPU51 内核处理器、LCD 驱动、电源管理，时钟管理，RTC 模块及每秒补偿机制，温度/电池电压测量模块，PLL，JTAG 调试等功能。

商品特性

工作电压范围：2.7V - 3.6V
工作温度范围：-40℃ ~ 85℃
封装：无铅LQFP100（ATT7035AU），无铅LQFP80（ATT7037BU），LQFP64(ATT7037AU)
动态范围3000:1，有功电能误差小于0.1%，支持IEC62053 - 21、IEC62053 - 22 标准的精度要求
动态范围3000:1，无功电能误差小于0.1%，支持IEC62053 - 23 标准的精度要求
电流/电压有效值测量误差小于0.5%
三路ADC，可同时提供两路计量功率及两路校验参数，支持单相两线制、单相三线制，支持防窃电功能，窃电阈值可灵活设置
提供三路ADC 的原始采样数据和同步波形采样数据
电流和电压采样通道具有4 级模拟/数字增益可调，支持分流器和互感器直接接入
片内基准电压：1.18V±2%（温度系数±25ppm/℃）
提供有功、无功、视在电能脉冲输出，并开放快速脉冲计数寄存器，可保存掉电电能
提供多种电能累加方式
支持阻性功率增益误差、相位增益误差校验的软件校表方式
支持防潜动功能，启动功率可灵活设置
基于8 位R8051XC 设计，具有8052 兼容指令集和总线结构
单Cycle 的CPU
片内集成PLL 倍频电路
片内集成丰富的存储器资源，包括60K 的FLASH 程序存储器，4K 可配制的Flash 数据存储器，擦除次数大于20 万次；256 字节带有写保护操作的Info FLASH 存储器；256 字节内部数据寄存器；4K 字节外部数据寄存器，其中前256 字节在掉电时，可由后备电源保持数据不丢失
具有电源监测功能，电源监测域值可设置，保证上下电能够可靠复位
SLEEP 模式下支持外部中断等9 种唤醒方式
片内集成可永不关断的硬件看门狗电路
片内集成温度传感器和电池电压检测电路
片内集成RTC 模块和温度传感器，可输出秒脉冲进行校验，实现每秒时钟补偿
片内集成按键、串行通讯、LCD、PWM、红外调制、SPI、I2C 等外设

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(160个/托盘，最小起订量 1 个)

个

起订量：1 个160个/托盘

近期成交0单

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	51系列
	程序存储容量	60KB
	程序存储器类型	FLASH

	属性	参数值
	I/O数量	38
	工作电压	2.7V~3.6V
	应用领域	-
