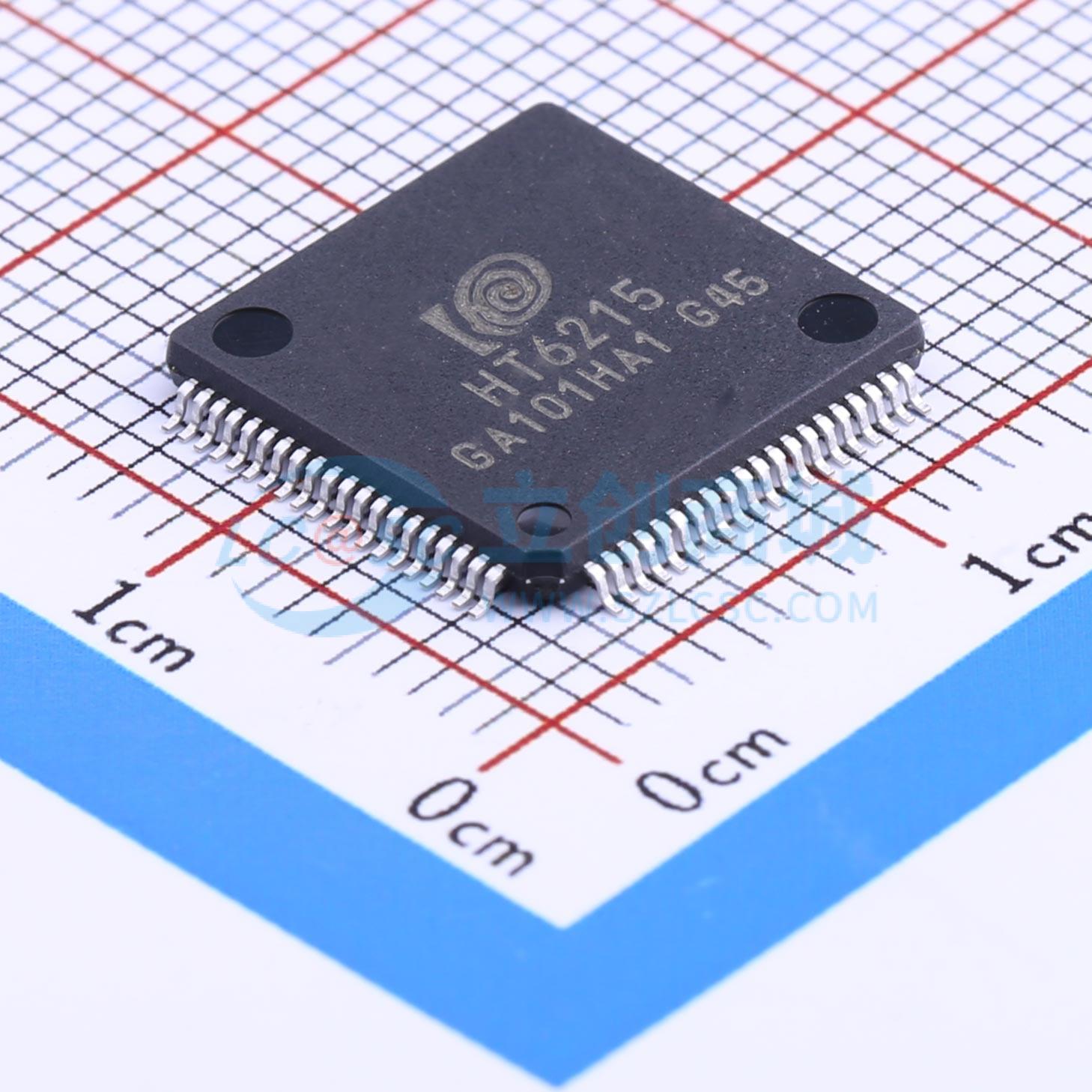

HT6215

HT6X1X 系列是多功能、高性能、低功耗单相智能电表专用128K 的MCU 芯片，内部集成了Cortex-M0 处理器、时钟管理、电源管理、硬件自动温度补偿RTC、PLL、高频RC、低频RC、LCD驱动等单元，以及NVIC 和DEBUG 调试功能。其中，支持每秒补偿机制的RTC 单元，芯片以32.768KHz晶振时钟源作为RTC 时钟源，通过芯片内部集成的时钟自动数字补偿单元，协助用户在无需其软件参与的情况下，实现RTC 的自动补偿。

• 工作电压范围：2.2V~5.5V
• 工作温度范围：-40℃~85℃
• 采用ARM Cortex-M0 CPU Core、128K Flash +8K SRAM
• 高速度：CPU 最高工作频率达到22M，程序执行0 等待
• 低功耗：Hold 模式下最低功耗3.3uA，Sleep 模式下最低功耗2.7uA
• RTC：支持每秒补偿机制
• RTC 补偿：RTC 内置曲线数字补偿，全温度范围RTC 补偿无需用户软件参与
• LCD：支持4COM，6COM，8COM 的LCD 显示，SEG 接口最多支持37 段（80 PIN）
• 供电方式：独立的RTC 供电引脚，在芯片内除RTC 模块之外的所有模块不供电的情况下，RTC 模块仍然可以保持独立工作
• 高精度温度传感器：-40 度~+85 度温度范围内，温度传感器一致性优于正负0.5 度
• 2 路硬件7816 功能
• 正常模式下，WDT 模块不可关闭，保证系统可靠运行。在sleep/hold 模式下，可软件关闭WDT 模块
• 采用绿色封装：LQFP80：HT6215、HT6015；LQFP64：HT6017；LQFP48：HT6019
• Flash 字节读取时间：40ns
• Flash 字节写时间：20us（max）
• Flash 页擦除时间：2ms（max）
• Flash 全擦除时间：10ms（max）
• Code Flash 页面大小：1K bytes/page
• 擦写次数：100,000 次
• 数据保持时间：20 年（min）
• 操作温度：-40 度到+105 度
