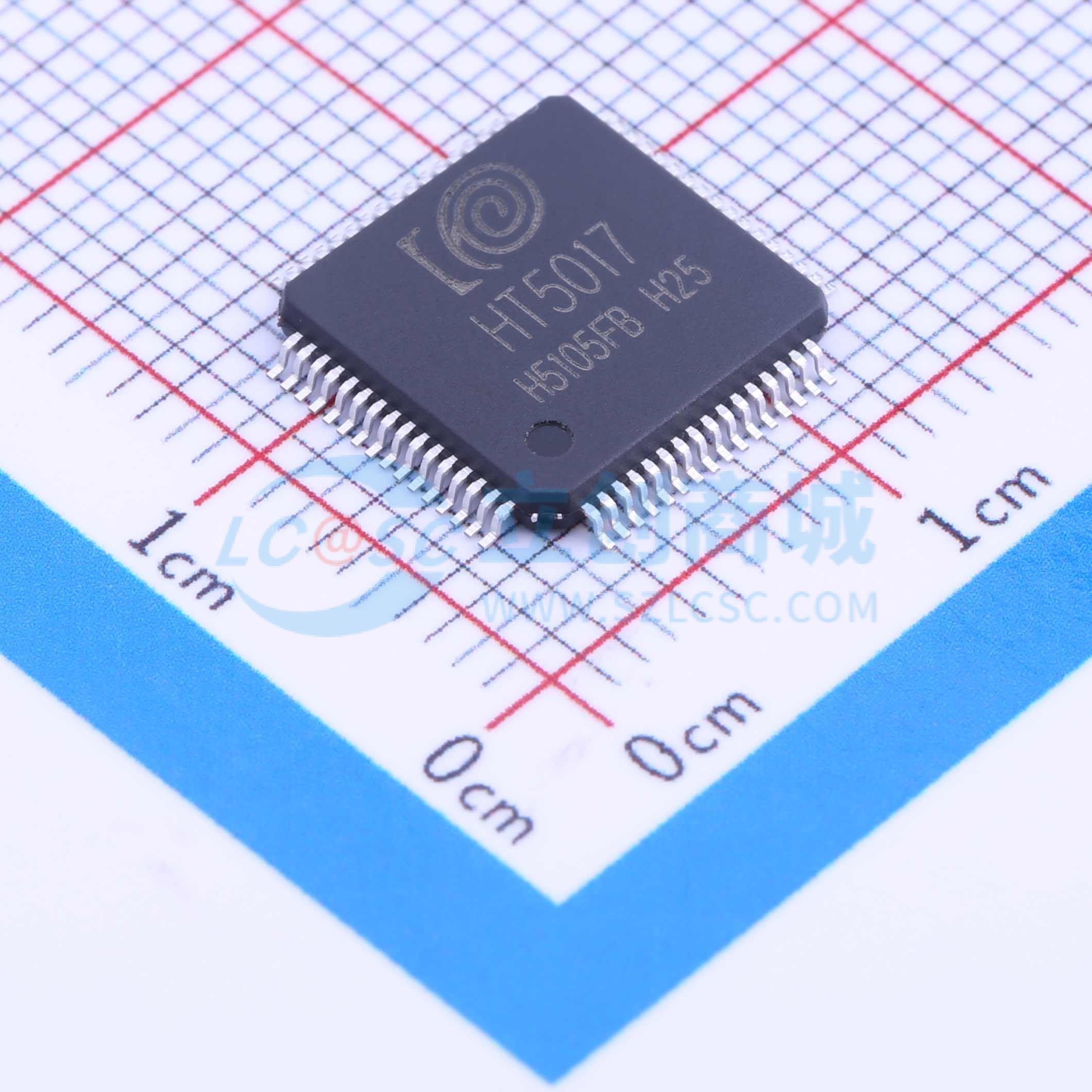

温馨提醒：图片仅供参考，商品以实物为准

HT5017

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: HT501X 是一颗低功耗、高性能的单相电能计量SoC 芯片，片内集成32-bit ARM 内核、128K flash、8K SRAM，支持断相防窃电功能的硬件EMU 模块，带有温度自补偿功能的高精度RTC 模块，以及LCD 驱动等功能，为单相多功能、防窃电电能表提供高集成的单芯片解决方案。
品牌名称: 钜泉光电
商品型号: HT5017
商品编号: C126779
商品封装: LQFP-64(10x10)
包装方式: 托盘
商品毛重: 0.1克(g)

商品参数

商品概述

HT501X 是一颗低功耗、高性能的单相电能计量SoC 芯片，片内集成32-bit ARM 内核、128K flash、8K SRAM，支持断相防窃电功能的硬件EMU 模块，带有温度自补偿功能的高精度RTC 模块，以及LCD 驱动等功能，为单相多功能、防窃电电能表提供高集成的单芯片解决方案。

商品特性

工作电压范围：2.0V~5.5V
工作温度范围：-40°C~85°C
无铅绿色封装
基于ARM 32-bit Cortex-M0 CPU Core 设计，支持Thumb -2 指令集，包含嵌套向量中断控制器NVIC，以及可扩展的调试技术
存储器资源：128K Flash + 512 bytes Information Block、8K SRAM
高速系统时钟：采用PLL 倍频模式插入等待CPU 最高工作频率39.32MHz，无等待CPU 最高工作频率19.66MHz
系统低功耗：待机模式（Hold 模式）下最低功耗3.7μA，睡眠模式（Sleep 模式）下最低功耗2.9μA
具有电源监测功能，外部系统电源VSYS 和电池输入VBAT 两个电源内部切换
内置9.5MHz HRC、32KHz LRC，具有多路时钟检测功能
支持SW 调试协议
RTC 模块：外置32K 低频晶体，集成晶体所需电阻、电容自动温补：内置RTC 温度曲线数字补偿系数，在全温度范围内，RTC 补偿无需用户软件参与辅助RTC：外部OSC 晶振停振时，系统可切换至内部低频RC 获得计时时间
高精度温度传感器TPS：-40 度 ~ +85 度温度范围内，温度传感器一致性优于正负0.5 度
LCD：支持4COM，6COM，8COM 的LCD 显示，SEG 接口最多支持43 段
最多支持6 路UART，其中复用2 路硬件7816 协议功能
正常模式下，WDT 模块不可关闭，保证系统可靠运行
内置硬件AES/GHASH 加密/解密算法
内置DMA 功能
内置按键扫描功能，支持14，24，34，44 四种键盘扫描
支持I²C，SPI，TIMER CC & PWM
有功电能测量误差小于0.1%，动态范围大于5000：1，支持IEC62053-21、IEC62053-22、IEC62053-23
三路∑-ΔADC，可同时输出两个计量通道的参数，支持灵活的防窃电功能
提供有功功率、无功功率、视在功率，有功能量、无功能量、视在能量
支持有功、无功、视在脉冲输出，并开放脉冲计数寄存器
提供高精度有效值、频率、ADC 波形数据等计量参数
支持SAG、PEAK 功能
提供多种能量累加方式选择
支持增益误差、相位误差的软件校表
分别提供两个计量通道的可配置防潜动功能
支持EMU 低功耗模式：EMU 低功耗工作频率可配置为204.8KHz 或32KHz，支持掉零线、掉火线的防窃电计量，低功耗连续计量，系统功耗优于650μA
支持直流计量

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(160个/托盘，最小起订量 1 个)

个

起订量：1 个160个/托盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	ARM Cortex-M0
	CPU最大主频	39.32MHz
	程序存储容量	128KB

	属性	参数值
	程序存储器类型	FLASH
	I/O数量	43
	工作电压	2V~5.5V
