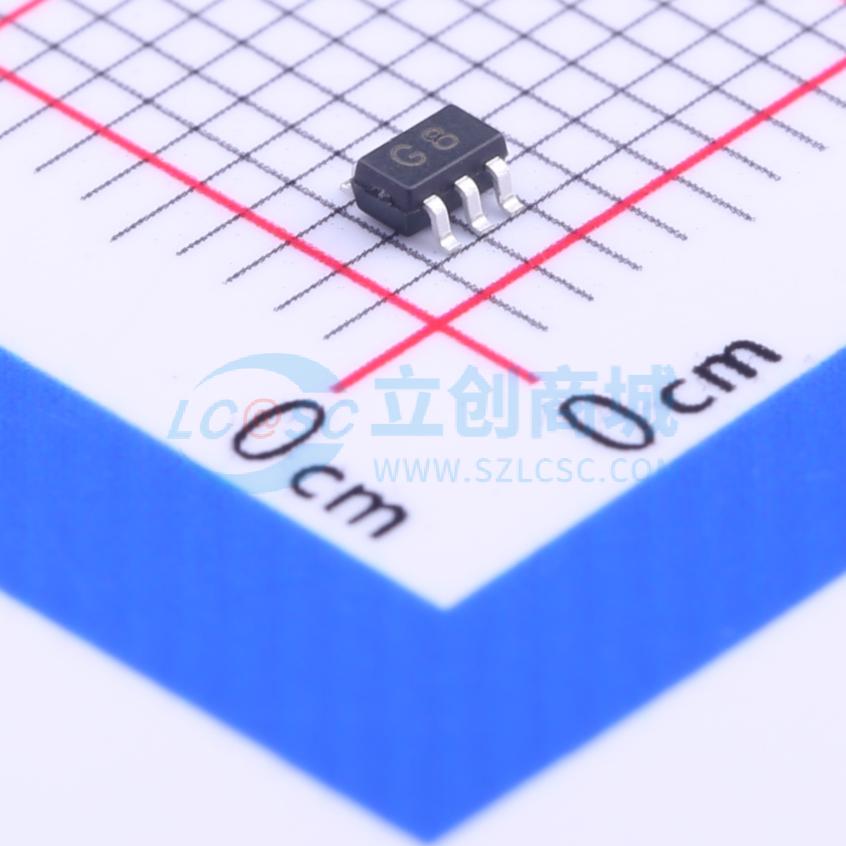

温馨提醒：图片仅供参考，商品以实物为准
UMG8N
数字晶体管（内置电阻）
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：内置偏置电阻。 一个封装中有两个DTC143Z芯片。 发射极（接地）共型。 内置偏置电阻无需连接外部输入电阻即可配置反相器电路。 偏置电阻由完全隔离的薄膜电阻组成，允许输入负偏置，且完全消除寄生效应。 操作只需设置开/关条件，使电路设计简单。应用：反相器电路。 接口电路
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- UMG8N
- 商品编号
- C125132
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字晶体管 | |
| 数量 | - | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 100mA | |
| 耗散功率(Pd) | 150mW | |
| 直流电流增益(hFE) | 80@10mA,5V |
| 属性 | 参数值 | |
|---|---|---|
| 最小输入电压(VI(on)) | 1.3V | |
| 最大输入电压(VI(off)) | 500mV | |
| 输出电压(VO(on)) | 300mV | |
| 输入电阻 | 6.11kΩ | |
| 电阻比率 | 12 | |
| 工作温度 | -55℃~+150℃ |
