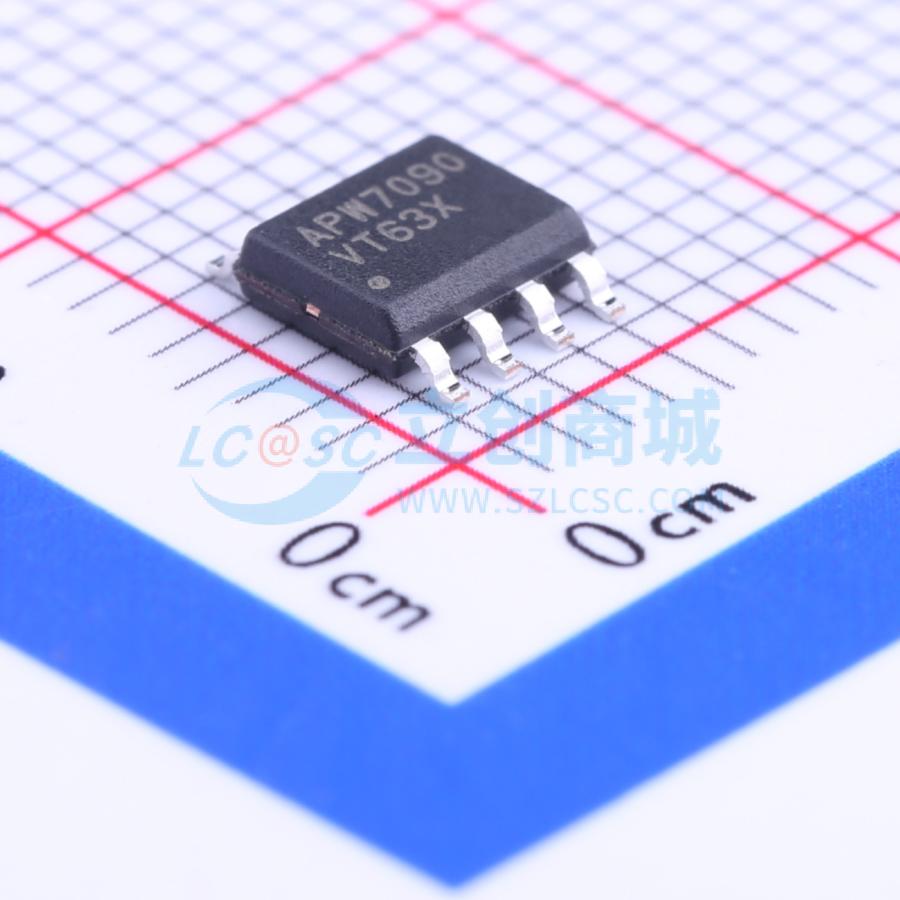

温馨提醒：图片仅供参考，商品以实物为准
APW7090KAI-TRG
5A 异步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- APW7090 是一款5A异步降压转换器,具有集成的50mΩ P-channel MOSFET。该设备采用电流模式控制方案,可以将8V至32V的输入电压转换为0.8V至90% VIN的可调输出电压。它具有高效率（高达91%）、脉冲跳过模式（PSM）/PWM模式操作、快速瞬态响应、内置数字软启动、输出电流限制保护等功能。
- 品牌名称
- ANPEC(茂达电子)
- 商品型号
- APW7090KAI-TRG
- 商品编号
- C125178
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.228克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 8V~32V | |
| 输出电压 | - | |
| 输出电流 | 5A | |
| 开关频率 | 380kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
APW7090是一款5A异步降压转换器，集成了50mΩ P沟道MOSFET。采用电流模式控制方案，可以将8至32V的输入电压转换为0.8V至90% VIN的可调输出电压，以提供出色的输出电压调节。
APW7090根据输出电流自动在PSM/PWM模式下调节输出电压，从而在轻载到满载电流范围内实现高效率运行。APW7090还配备了上电复位、软启动和全面保护（欠压、过温及限流）功能于一个封装内。在关断模式下，电源电流降至5μA以下。此器件采用8引脚SOP-8P封装，仅需极少的外部元件即可提供非常紧凑的系统解决方案。
商品特性
- 宽输入电压范围：8V至32V
- 输出电流高达5A
- 集成50mΩ P沟道功率MOSFET，效率高达91%
- 脉冲跳跃模式（PSM）/PWM模式工作
- 可调输出电压：0.8V至90% VIN
- 0.8V基准电压
- 电流模式工作 - 与陶瓷输出电容稳定
- 快速瞬态响应
- 上电复位监控
- PWM模式下固定380kHz开关频率
- 内置数字软启动
- 带频率折返的输出电流限制保护
- 70%欠压保护
- 过温保护
- 关断期间静态电流<5μA
- 热增强型SOP-8P封装
- 提供无铅和环保器件（符合RoHS标准）
应用领域
- 液晶显示器/电视
- 机顶盒
- 移动DVD
- 无线局域网
- ADSL, 交换集线器
- 笔记本电脑降压转换器需要高
