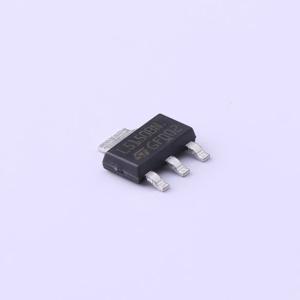

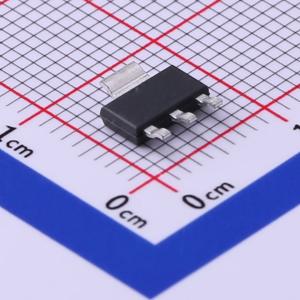

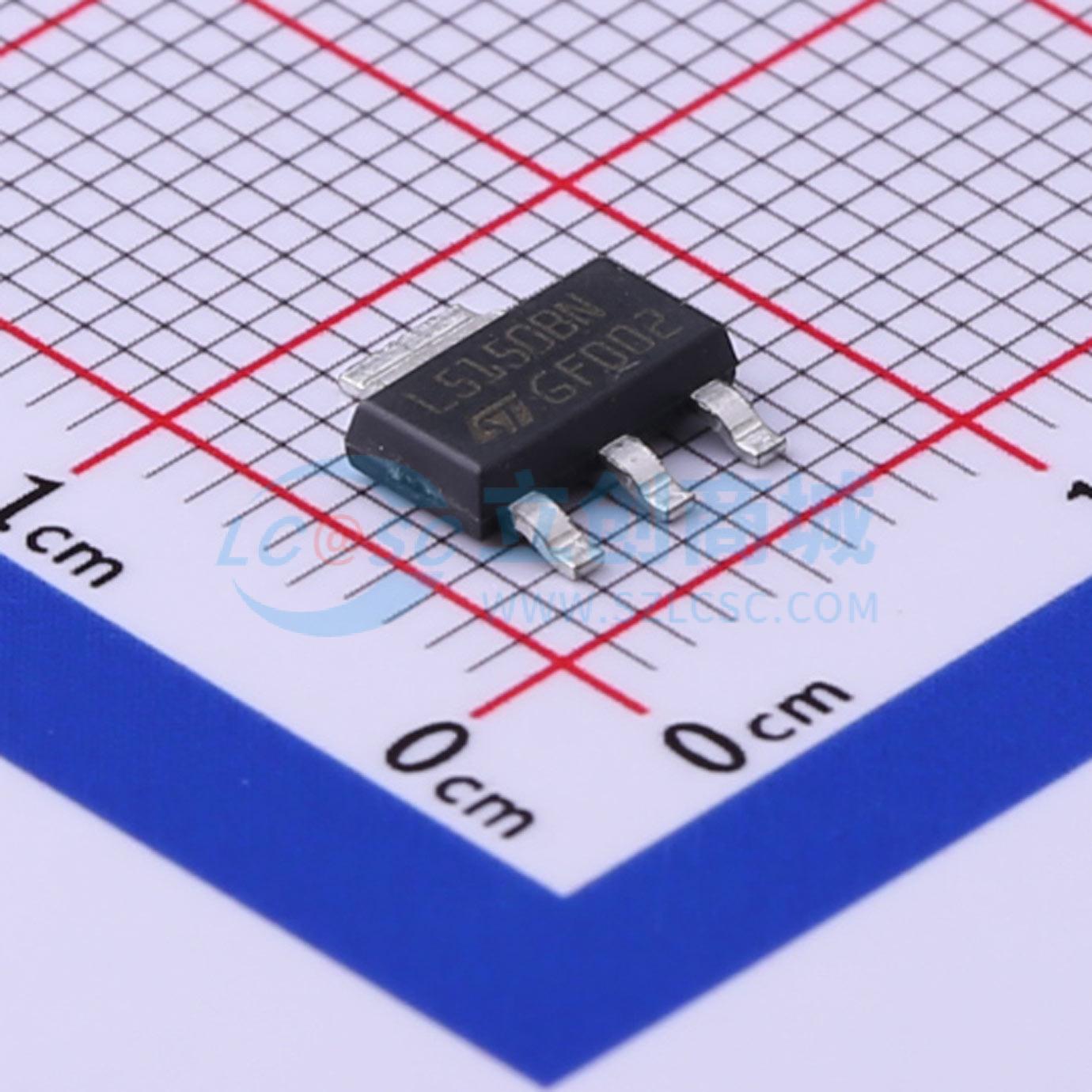

温馨提醒：图片仅供参考，商品以实物为准

L5150BNTR

5V低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: L5150BN是一款低压差线性5V稳压器，特别适用于汽车应用。在宽温度范围、线路和负载变化的情况下，该稳压器可保持较高的输出电压精度（±2%）。
品牌名称: ST(意法半导体)
商品型号: L5150BNTR
商品编号: C125140
商品封装: SOT-223-4
包装方式: 编带
商品毛重: 0.156克(g)
立创商城设计参考: LDO-(4)电源输入30V以上-(2)输出0.1A~1A方案

商品参数

商品概述

L5150BN是一款低压差线性5V稳压器，特别适用于汽车应用。在宽温度范围、线路和负载变化的情况下，可保持较高的输出电压精度（±2%）。其精密的设计使其具有极低的静态电流。最大输入电压为40V。稳压器的输出电流具有内部限流功能，该器件具备短路、过载和过热保护。此外，为保证稳定性，仅需在输出端使用低容值陶瓷电容。

商品特性

通过AEC-Q100认证
直流工作电源电压范围为5.6V至40V
低压差电压
低静态电流
精密输出电压5V ±2%
使用低容值输出电容时具有极宽的稳定范围
热关断和短路保护
宽温度范围（Tj = -40°C至150°C）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交31单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	40V
	输出电压	5V
	输出电流	150mA
	电源纹波抑制比(PSRR)	48dB@(100Hz)
	压差	500mV@(150mA)

	属性	参数值
	静态电流(Iq)	50uA
	噪声	-
	特性	过流保护；短路保护；过热保护
	工作温度	-40℃~+150℃@(Tj)
	输出极性	正极
	输出通道数	1
