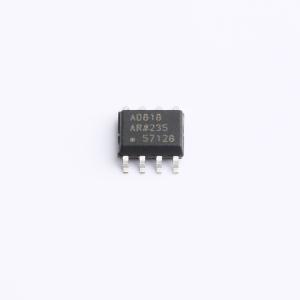

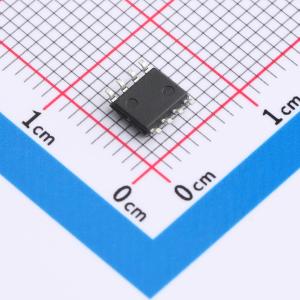

温馨提醒：图片仅供参考，商品以实物为准
AD818ARZ
低成本、低功耗视频运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款低成本视频运算放大器，针对需要增益等于或大于 +2 或 -1 的视频应用进行了优化。低差分增益和相位误差、单电源功能、低功耗和高输出驱动能力，使其非常适合用于电缆驱动应用，如摄像机和专业视频设备。具有 55 MHz 0.1 dB 带宽（增益 = +2）、0.01% 和 0.05° 的差分增益和相位误差、130 MHz 3 dB 带宽（增益 = +2）和 500 V/μs 压摆率，适用于许多高速应用，包括视频监视器、有线电视、彩色复印机、图像扫描仪和传真机。完全适用于 +5 V 单电源和 ±5 V 至 ±15 V 双电源供电
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD818ARZ
- 商品编号
- C125163
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 视频放大器 | |
| 放大器数 | 单路 | |
| 带宽(-3db) | 130MHz | |
| 压摆率(SR) | 500V/us |
| 属性 | 参数值 | |
|---|---|---|
| 微分增益 | 0.01% | |
| 微分相位 | 0.05deg | |
| 输入偏置电流(Ib) | 3.3uA | |
| 工作温度 | -40℃~+85℃ |
商品概述
AD818 是一款低成本视频运算放大器，专为需要增益等于或大于 +2 或 -1 的视频应用而优化。AD818 具有低差分增益和相位误差、单电源功能、低功耗和高输出驱动能力，非常适合电缆驱动应用，例如视频摄像机和专业视频设备。
凭借 55 MHz 时 0.1 dB 的平坦度、0.01% 和 0.05° 的低差分增益和相位误差，以及 50 mA 的输出电流，AD818 是任何视频应用的绝佳选择。130 MHz 3 dB 带宽 (G = +2) 和 500 V/μs 压摆率使 AD818 在许多高速应用中都很有用，包括视频监视器、CATV、彩色复印机、图像扫描仪和传真机。
AD818 已完全指定用于使用单个 +5 V 电源工作，以及使用 ±5 V 至 ±15 V 的双电源工作。这种电源灵活性，加上在所有电源条件下极低的电源电流（7.5 mA）和出色的交流特性，使 AD818 成为许多要求苛刻但对功耗敏感的应用的理想选择。
AD818 是一款电压反馈运算放大器，在高速和视频系统中表现出色（增益 ≥ 2 或增益 ≤ -1）。它实现了 45 ns 的 0.1% 建立时间，具有 2 mV 最大值的低输入失调电压。
AD818 有低成本、小型 8 引脚 PDIP 和 SOIC 封装。
应用领域
- 视频应用
- 视频摄像机
- 专业视频设备
- 视频显示器
- CATV
- 彩色复印机
- 图像扫描仪
- 传真机
