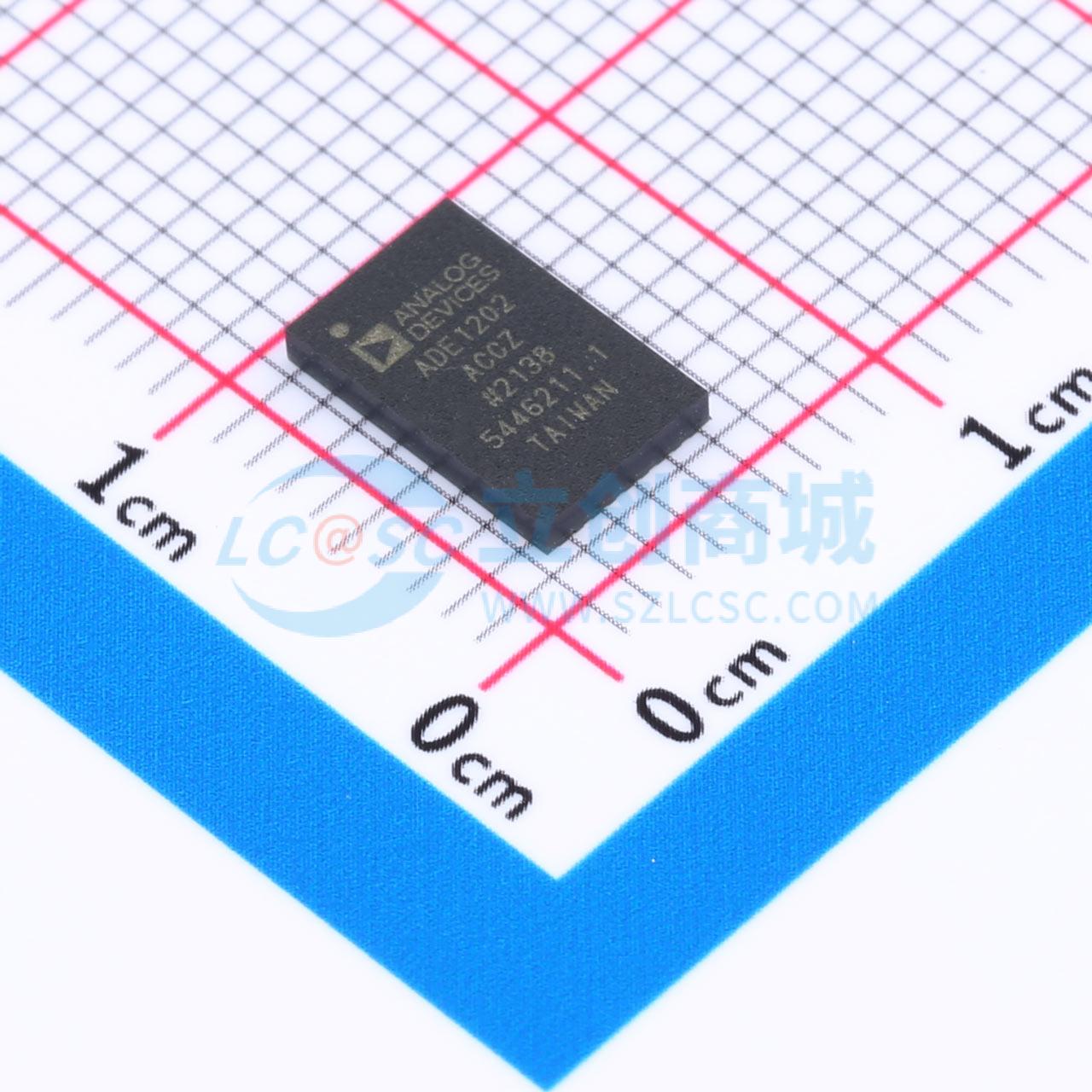

ADE1202ACCZ

一种用于输配电应用的双通道、可配置、隔离式数字输入监测解决方案。可通过串口接口（SPI）进行配置，以对数字输入（也称为二进制输入或触点输入）进行隔离测量。DOUTx 引脚上的数字输出信号反映了经过用户可配置信号调理后的输入信号状态。SPI 协议支持寻址，最多允许八台设备共享一个 4 线 SPI 端口。 应用电路可接受 10 V 直流至 300 V 直流，或 8 V 有效值至 240 V 有效值的宽范围输入电压。可编程的激励电流和强大的应用电路使该器件能够满足严格的系统级电磁兼容性（EMC）要求。 集成了隔离式直流 - 直流转换器，无需外部隔离电源。采用芯片级变压器技术，对数字输入监测器的高压隔离侧和低压非隔离侧之间的逻辑信号进行隔离。该技术实现了包含数据和电源隔离的小尺寸设计。 集成的逐次逼近寄存器（SAR）模数转换器（ADC）和 1× 至 10× 可编程增益放大器（PGA）用于测量模拟输入。可通过 SPI 端口获取 ADC 波形，以便进行系统级诊断。

• 双通道、可配置、隔离式数字输入
• 可编程跳闸阈值
• 片上去抖滤波器
• 片上数据和电源隔离
• 应用电路可监测 10 V 直流至 300 V 直流、8 V 有效值至 240 V 有效值交流（吸合时间 10 ms 以上）的宽电压范围，具备负直流保护功能
• 可编程激励电流：脉冲电流最大 50 mA，恒流最大 6.3 mA
• 安全和法规认证：符合 UL 1577 标准，1 分钟耐压 3750 V 有效值；CSA 组件验收通知 #5A（待批准）；符合 CSA 61010 - 1 标准：300 V 有效值；VDE 合格证书（待批准）；符合 DIN V VDE V 0884 - 11（VDE V 0884 - 11）:2017 - 1 标准，V10RM = 565 V 峰值
• 强大的 EMC 解决方案，满足继电保护系统级要求
• 可获取 ADC 采样数据用于系统诊断
• 带 PGA 的内部 SAR ADC
• 单 3.3 V 电源，集成 isoPower 隔离式直流 - 直流转换器
• 接口：SPI；DOUTx 输出反映数字输入状态；IRQ 中断引脚
• 工作温度：- 40℃ 至 + 125℃
• 20 引脚 LGA 封装，爬电距离 6.8 mm

• 输配电
• 多功能继电保护
• 变电站电池监测
• 间隔或变电站联锁
• 合并单元
• 断路器状态指示
• 远程终端单元
• 楼宇自动化
