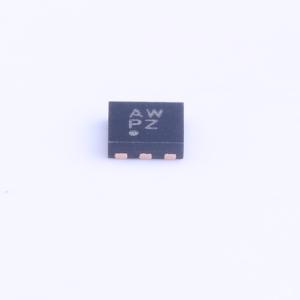

  • ADP196ACPZN-R7商品缩略图

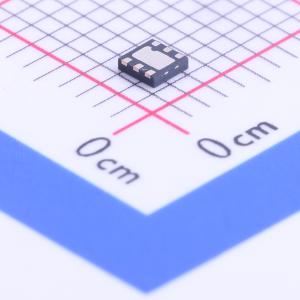

  • ADP196ACPZN-R7商品缩略图
  • ADP196ACPZN-R7商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

ADP196ACPZN-R7

5 V、3 A高端电源开关

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
5V、3A逻辑控制的高端电源开关
品牌名称
ADI(亚德诺)
商品型号
ADP196ACPZN-R7
商品编号
C123998
商品封装
LFCSP-6-UD(2x2)​
包装方式
编带
商品毛重
0.45克(g)

商品参数

属性参数值
商品目录功率电子开关
类型高侧开关
通道数1
输入控制逻辑高电平有效
最大连续电流3A
属性参数值
工作电压1.8V~5.5V
导通电阻10mΩ
工作温度-40℃~+105℃
特性过流保护(OCP);过温保护(OTP)

商品概述

ADP196是一款高端负载开关,采用1.8 V至5.5 V电源供电。该负载开关可提供电源域隔离,有助于延长电池工作寿命。它内置一个低导通电阻N沟道MOSFET,支持3 A以上的连续电流,功率损耗极小。此外,RDSON恒定,与VIN电压无关。ADP196具有25 μA的低静态电流和超低关断电流,因此非常适合电池供电的便携式设备使用。借助内置的使能逻辑电平转换器,ADP196可兼容多种处理器和GPIO控制器。 如果结温超过125°C,过温保护电路就会被激活,保护ADP196本身及下游电路免受损害。过流保护通过恒定的电流限制提供。 ADP196 - 01集成一个内部快速输出放电电路,用于在其输出禁用时让输出电容放电。 ADP196采用WLCSP封装,占用的印刷电路板(PCB)空间极小,面积不到1.5 mm²,高度仅0.60 mm。 ADP196采用超小型1.0 mm×1.5 mm、0.5 mm间距、6引脚WLCSP封装和2.0 mm×2.0 mm×0.55 mm、0.65 mm间距、6引脚LFCSP封装。

商品特性

  • 低RDSₒₙ:10 mΩ (WLCSP)或27 mΩ (LFCSP)
  • 宽输入电压范围:1.8 V至5.5 V
  • 快速输出放电(QOD)电路(ADP196 - 01)
  • 连续工作电流:3 A (70°C)
  • 1.2 V逻辑兼容使能输入
  • 低静态电流:25 μA (V₁ₙ = 1.8 V)
  • 低静态电流:40 μA (V₁ₙ = 5.5 V)
  • 过温和过流保护
  • 超低关断电流:< 1 μA
  • 超小型1.0 mm×1.5 mm、0.5 mm间距6引脚WLCSP封装
  • 小型2.0 mm×2.0 mm×0.55 mm、0.65 mm间距、6引脚LFCSP

应用领域

  • 移动电话
  • 数码相机和音频设备
  • 便携式和电池供电设备

数据手册PDF
