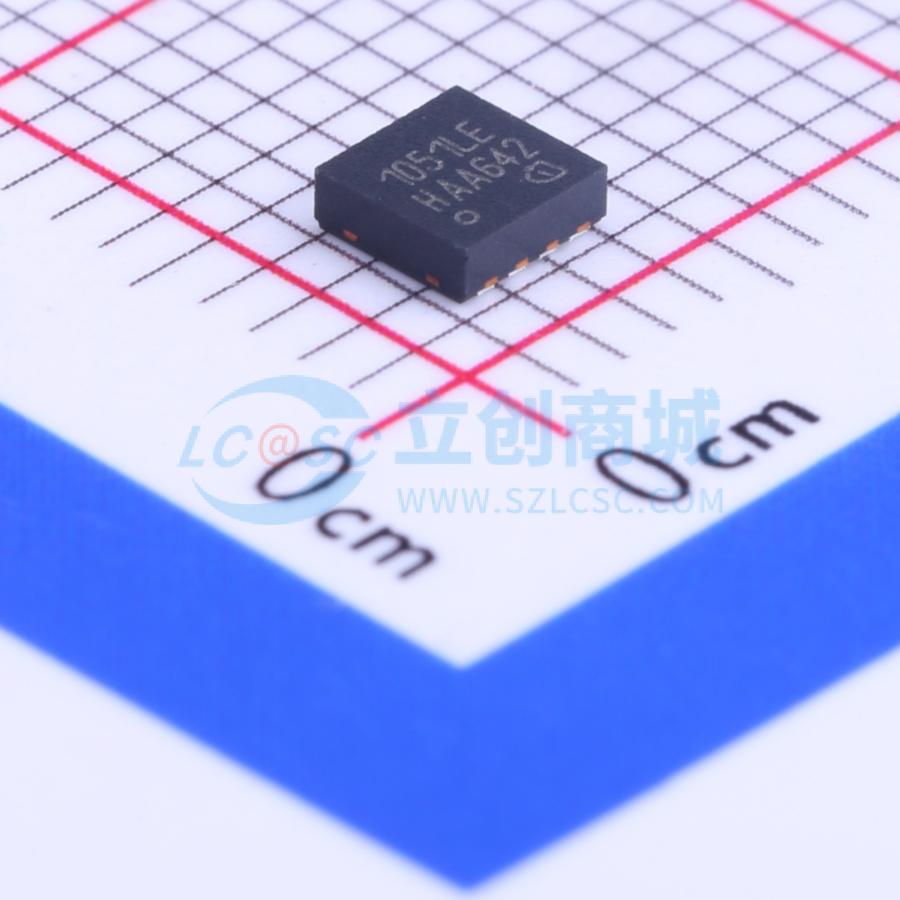

IFX1051LEXUMA1

IFX1051是一款专为工业应用中的高速CAN网络设计的收发器。作为物理总线层和CAN协议控制器之间的接口，IFX1051将信号驱动到总线上，并保护微控制器免受网络内产生的干扰。基于CANH和CANL信号的高度对称性，IFX1051在宽频率范围内具有极低的电磁辐射（EME）水平。 IFX1051有小型无引脚PG - TSON - 8封装和标准PG - DSO - 8封装两种形式。这些封装符合RoHS标准且无卤素，此外还满足自动光学检测（AOI）的焊点要求。IFX1051符合或超过ISO11898 - 2的要求。IFX1051提供数字电源输入V₁₀，允许直接与3.3V微控制器接口，此外还提供仅接收模式。 IFX1051的一个关键特性是，它满足CAN FD（灵活数据速率CAN）的增强物理层要求，并支持高达2 MBit/s的数据速率。这使得IFX1051不仅可用于使用经典协议的所有工业CAN应用，还可用于使用CAN FD协议的网络。与经典CAN协议相比，基于CAN FD的网络提供了显著增加的带宽，因为它允许在增加每帧有效载荷的同时提高数据比特率，因此，只要带宽成为问题，CAN FD就成为所有现有CAN应用的强大且面向未来的替代方案。 由于HS CAN总线接口的泄漏电流极低，IFX1051在掉电状态下具有出色的无源特性。这些特性和其他特性使IFX1051特别适用于混合电源HS CAN网络。此外，IFX1051具有出色的ESD抗扰度和非常高的电磁抗扰度（EMI）。此外，IFX1051配备了TxD超时功能，如果收发器从其控制器错误地在TxD上接收到永久低电平信号，该功能可防止CAN总线被阻塞。该功能的实现具有超过4.5 ms的非常长的延迟时间，同时允许该器件用于许多工业应用中常见的物理长度很长的总线网络。 两种不同的工作模式——正常模式和仅接收模式，其额外的故障安全特性（如TxD超时）以及CAN FD能力和CANH和CANL信号上优化的输出压摆率，使IFX1051成为对高数据传输速率有需求的大型HS CAN网络的理想选择。

• 符合ISO 11898 - 2标准
• 宽共模范围，具备电磁抗扰度（EMI）
• 极低的电磁辐射（EME）
• 出色的ESD鲁棒性：10 kV HBM
• 保证环路延迟对称性，支持高达2 MBit/s的CAN FD数据帧
• 适用于12V和24V应用
• V₁₀输入，用于适配微控制器电源电压
• VCC和V₁₀电源的扩展供电范围
• CAN对地线、电池和VCC短路保护
• TxD超时功能，TxD超时时间极长：≥4.5 ms
• 掉电状态下CAN总线泄漏电流低
• 过温保护
• 抗瞬态干扰保护
• 仅接收模式
• 绿色产品（符合RoHS标准）
• 两种封装形式：PG - DSO - 8和小型PG - TSON - 8

• 嵌入式机器控制和工厂自动化（例如传感器和执行器）
• 楼宇自动化（例如暖通空调系统、自动门、遮阳帘）
• 交通信号灯和可变信息标志（VMS）
• 电梯和自动扶梯应用
• 电机和运动控制（例如可再生能源发电：风力发电中的桨距控制或光伏发电中的太阳跟踪）
• 任何需要更高带宽的CAN应用
